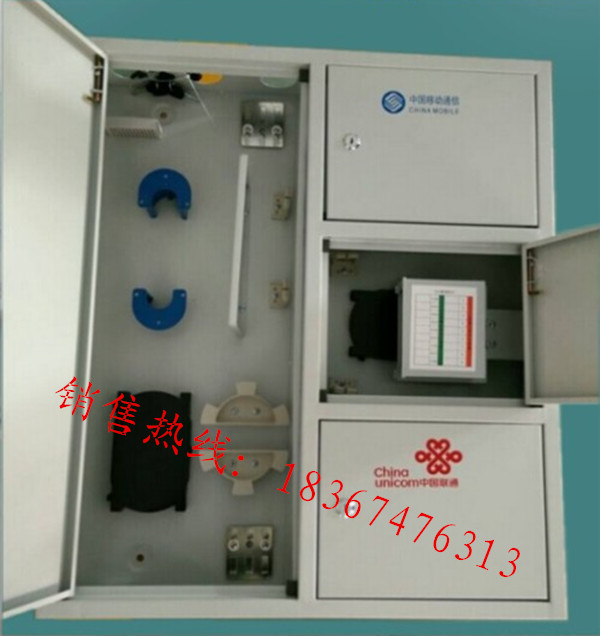

两槽三网合一光纤分光箱（插片式 型号 款式）


本公司专业生产制造:

ODF箱：12芯24芯36芯48芯72芯96芯144芯

网络箱：12芯24芯36芯48芯72芯96芯144芯

宽带箱：12芯24芯36芯48芯72芯96芯144芯

熔合箱：12芯24芯36芯48芯72芯96芯144芯

配线箱：12芯24芯36芯48芯72芯96芯144芯

分线箱：12芯24芯36芯48芯72芯96芯144芯

分配箱：12芯24芯36芯48芯72芯96芯144芯

分纤箱：12芯24芯36芯48芯72芯96芯144芯

光纤箱：12芯24芯36芯48芯72芯96芯144芯

楼道箱：12芯24芯36芯48芯72芯96芯144芯

三网合一箱：12芯24芯36芯48芯72芯96芯144芯

光纤楼道箱：12芯24芯36芯48芯72芯96芯144芯

光纤配线箱：12芯24芯36芯48芯72芯96芯144芯

宽带网络箱：12芯24芯36芯48芯72芯96芯144芯

光纤熔合箱：12芯24芯36芯48芯72芯96芯144芯

光纤入户箱：12芯24芯36芯48芯72芯96芯144芯

光纤综合箱：12芯24芯36芯48芯72芯96芯144芯

电信配线箱：12芯24芯36芯48芯72芯96芯144芯

移动配线箱：12芯24芯36芯48芯72芯96芯144芯

联通配线箱：12芯24芯36芯48芯72芯96芯144芯

三网合一光缆交接箱：144芯288芯576芯1152芯

光纤终端盒：8口12口16口24口

光纤法兰盘：FC,SC,LC,ST

12芯一体化托盘/模块：（普天,太平,世纪人,日海,V2.0,3.0）

光纤熔纤盘：8芯12芯16芯24芯

ODF光纤配线架/柜：144芯216芯288芯360芯432芯576芯620芯648芯720芯864芯1152芯

光纤跳线：FC/SC/LC/ST（单芯,双芯）

光纤尾纤：FC/SC/LC/ST

多媒体信息箱：10对20对50对100对

ONU综合箱：10对20对50对100对

光纤面板：FC/SC/LC/ST（1口2口3口4口）

光纤桌面盒：FC/SC/LC/ST（1口2口3口4口）

光分路器箱：1分8|1分16|1分32|1分64

FTTH光缆分纤箱：8芯12芯24芯

SMC光纤配线箱：12芯24芯36芯48芯72芯96芯144芯

光纤快速连接器：SC/FC

两槽三网合一箱  三网合一分线箱    三网合一分光箱  两槽三网合一箱  三网合一分线箱    三网合一分光箱  两槽三网合一箱  三网合一分线箱    三网合一分光箱  两槽三网合一箱  三网合一分线箱    三网合一分光箱

光缆分纤盒：8芯12芯24芯

24芯三网合一箱、24芯三网合一光纤分纤箱，24芯三网合一光纤配线箱，24芯三网合一光分路器箱



48芯三网合一箱、48芯三网合一光纤分纤箱、48芯三网合一光纤配线箱、48芯三网合一光分路器箱

72芯三网合一箱、72芯三网合一光纤分纤箱、72芯三网合一光纤配线箱、72芯三网合一光分路器箱

96芯三网合一箱、96芯三网合一光纤分纤箱、96芯三网合一光纤配线箱、96芯三网合一光分路器箱

144芯三网合一光纤分纤箱 144芯三网合一光纤分纤箱 144芯三网合一光纤分纤箱

一、通信设备箱体材质：

冷轧板SMC  ABS 不锈钢

二、型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

三、类型：配线箱；ONU配线箱;三合一分纤箱；ODF单元箱；光缆交接箱；电缆分线箱。

三、使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

产品简介：FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出



光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经
分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求。
主要特点：
1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度；
2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长；
3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性；
4.采取左右结构和上下结构组合结构的设计,左右两边都有光纤熔接层,而右边上层为光分路器配线层,下层为光纤熔接层；
5.在机箱形式及厚度保持一致的情况下，光纤熔接盘最大支持6片，满足施工过程中任意形式的接续；
6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理；
7.门锁采用优质户外防水锁，箱体挂墙安装；
8.具有临时尾纤存储区域；
9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等。

C、优势

各种接头端接方便，安装灵活；有抽屉式和固定式等多种规格；模块化光纤配线箱端接更方便，使用更灵活；支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；在1U的空间最多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；密闭管理；前面操作，安装迅速方便；高度1U，内置两组光纤盘绕环；凹入隐藏式或者齐平镶嵌式安装。

D、应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

FTTH光纤配线箱
12芯光缆分线箱、24芯光缆分线箱、48芯光缆分线箱、72芯光缆分线箱、96芯光缆分线箱

12芯光缆分纤箱、24芯光缆分纤箱、48芯光缆分纤箱、72芯光缆分纤箱、96芯光缆分纤箱

12芯光缆配线箱、24芯光缆配线箱、48芯光缆配线箱、72芯光缆配线箱、96芯光缆配线箱

12芯光缆分配箱、24芯光缆分配箱、48芯光缆分配箱、72芯光缆分配箱、96芯光缆分配箱

SMC光纤分纤箱、SMC光缆分纤箱，SMC光分路器箱，SMC光分路器配线箱，SMC光分路器配线箱

技术参数：

分纤数（Max）	光分路器(模块)容量（个）
96芯～12芯	1×4	1×8	1×16	1×32	1×64
	18/3	9/1	4/0	2/0	1/0
工作环境温度	﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
环境湿度	≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（上、下进缆）
皮纤进入数量	6×2根（上、下进缆）
箱门开启角度	120°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

产品特点：

＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；

＊塑件部分采用阻燃ABS材质部件；

＊单层结构设计，操作方便，结构紧凑；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。

＊光分路器模块采用模块设计，具有很强的互换性和通用性；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；

FTTH光分路器箱

1分8光分路器箱，1分8分光分纤箱，8E光分路器配线箱、8芯光缆分光分纤箱，1分8光缆分光分纤箱

1分16光分路器箱，1分16分光箱，1分16光分器箱，16E分光分纤箱，16E光分路器配线箱、16芯光分路器箱

1分32光分路器箱、1分32分光箱，1分32光分器箱、32E分光分纤箱、32E光分路器配线箱、32芯光分路器箱

1分64光分路器箱、1分64分光箱、1分64分光器箱、64E分光分纤箱、64E光分路器配线箱、64芯光分路器箱

技术参数：

槽位数（个）	光分路器（微型）容量（个）				外形尺寸（mm）
2/4	1/2×4	1/2×8	1/2×16	1/2×32	（高）×（宽）×（深）
	4	4	2	1	420×320×110
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	16×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

产品特点：

＊箱体材料采用优质SMC材料制作，外观免喷漆，光泽度好。使用寿命达到20年以上；

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

＊光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH接入系统中的终端接入循环中，特别适用于室外壁挂式或抱杆式条件下使用。

技术参数：

配线容量（max）
8芯-12芯-16芯、24芯、32芯、36芯、48芯
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	8×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

产品特点：

＊本产品由工程塑料阻燃ABS或聚碳酸酯材料经造粒后高温注塑成型，产品外型流畅，抗冲击能力强；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；

技术参数：

槽位数（个）	光分路器（微型）容量（个）				外形尺寸（mm）
2/4	1/2×4	1/2×8	1/2×16	1/2×32	（高）×（宽）×（深）
	4	4	2	1	420×320×110
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	16×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

产品特点：

＊箱体材料采用优质SMC材料制作，外观免喷漆，光泽度好。使用寿命达到20年以上；

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

＊光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH接入系统中的终端接入循环中，特别适用于室外壁挂式或抱杆式条件下使用。

一体化托盘



一体化托盘，迷你托盘，V2.0托盘，V3.0托盘，无跳接托盘，普天托盘，一体化模块

1、用于光纤的熔接、分支；
2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。
光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。
1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC等多种适配器；
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm；
5、插入损耗：≤0.5dB ；
6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)；
9、寿命：≥1000次。

产品名称	产品型号	外形尺寸H*W*D（mm）	备注	包装
12芯ODF单元箱	CG-ODF-12型	44×465×270	配一体化盘1个	纸箱
24芯ODF单元箱	CG-ODF-24型	88×465×270	配一体化盘2个	纸箱
48芯ODF单元箱	CG-ODF-48型	132×465×270	配一体化盘4个	纸箱
72芯ODF单元箱	CG-ODF-72型	222×465×270	配一体化盘6个	纸箱

1

FTTH光纤分线箱、光纤分纤箱、光纤分配箱、光纤配线箱、光纤楼道箱、光分路器箱、光缆交接箱、三网合一箱、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、PLC光分路器、一体化托盘、光纤适配器、光纤尾纤、光纤熔接盘、储纤筒、理线环、法兰卡条、光纤信息面板、光纤插座盒等……

12芯ODF箱，12芯光纤配线架，12芯ODF单元箱，19英寸12芯ODF箱

24芯ODF箱，24芯光纤配线架、24芯ODF单元箱，19英寸24芯ODF箱

48芯ODF箱、48芯光纤配线架，48芯ODF单元箱，19英寸24芯ODF箱

72芯ODF箱、72芯光纤配线架，72芯ODF单元箱、19英寸72芯ODF箱

96芯ODF箱、96芯光纤配线架、96芯ODF单元箱、19英寸96芯ODF箱

47U网络机柜、42U网络机柜、37U网络机柜、32U网络机柜、27U网络机柜、22U网络机柜

47U标准机柜、42U标准机柜、37U标准机柜、32U标准机柜、27U标准机柜、22U标准机柜

概述：
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

主要特性：
具有光缆固定和保护功能；具有光缆终接功能；调线功能；光缆纤芯和尾纤的保护功能。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
