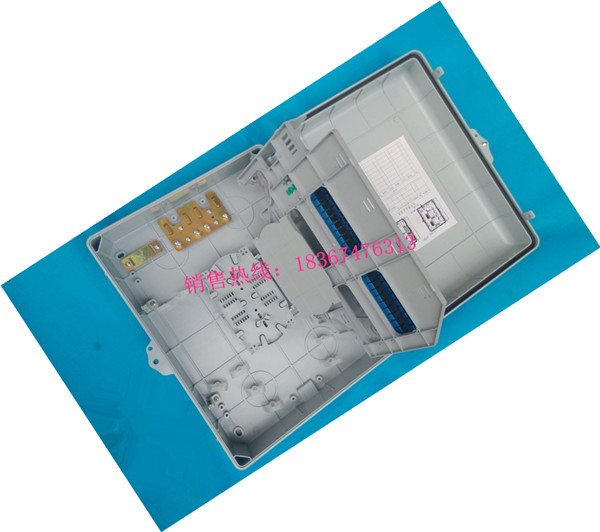

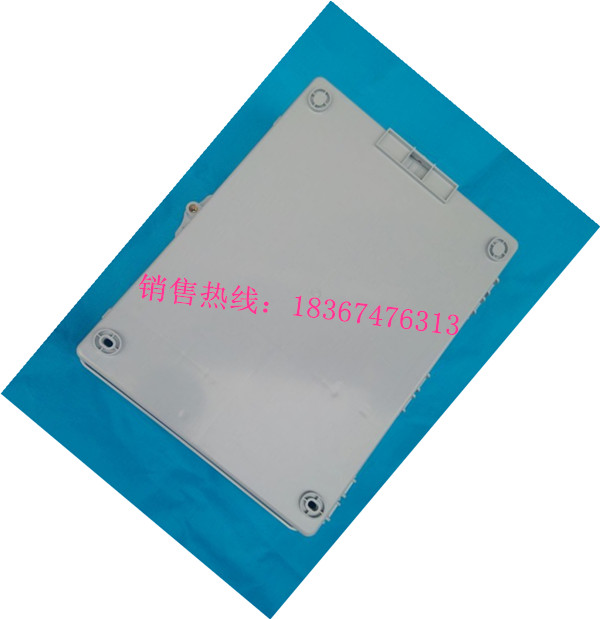

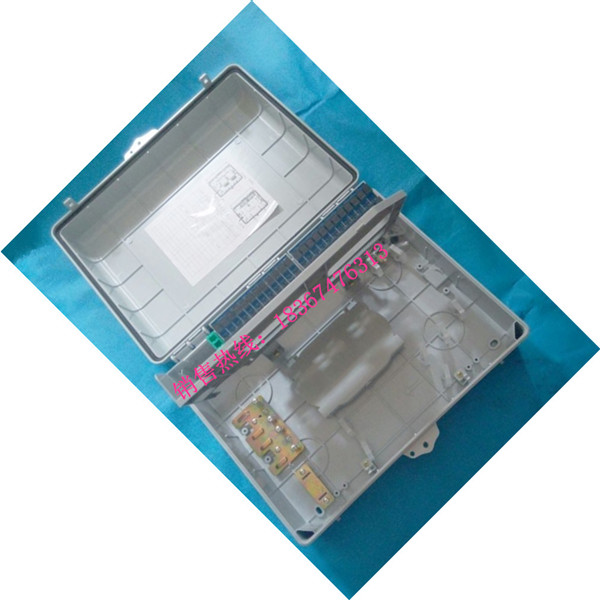

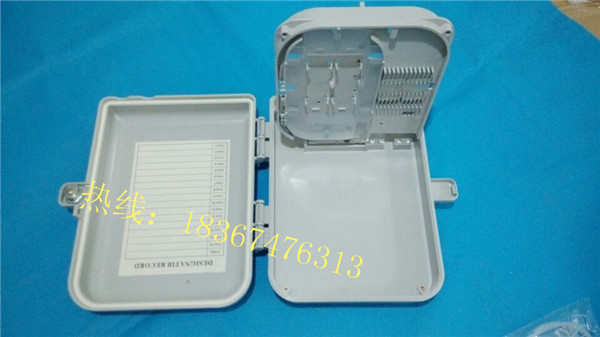

24芯光纤分纤箱 《塑料分纤箱图片》

通信设备箱材质

冷轧板 SMC  ABS 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

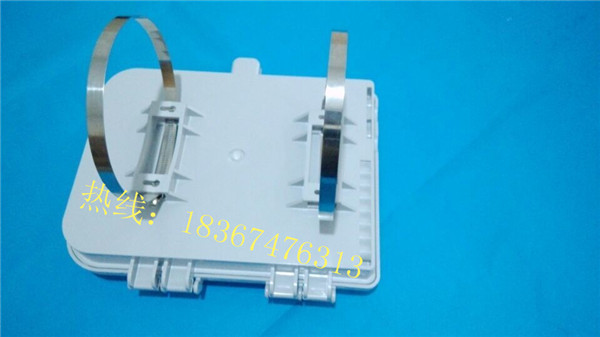

安装地方：壁挂式 楼道 室外 室内 抱杆式 入墙式家庭住宅

箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.

各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。

使用条件：
1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70℃
3.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
4.回波损耗≥45dB;附加损耗≤5dB
5.插拔耐久性寿命>1000次
6.电气性能:绝缘电阻≥1000MΩ500V(直流电)
7.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
适用性指标:
1.标称工作波长850nm1310nm1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤芯不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的布线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。

＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；

＊塑件部分采用阻燃ABS材质部件；

＊单层结构设计，操作方便，结构紧凑；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。

＊光分路器模块采用模块设计，具有很强的互换性和通用性；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；

头2个、?50护线圈4个、?15护线圈4个、扎线带10条、安装材料（含4个安装孔螺栓、螺钉）1套、

一、概述
本系列产品专为宽带接入网制造，适用于夏季高温及多雷电地区的新建小区和旧小区改造。
本系列产品分为室内壁挂式和壁嵌式,用于楼道内网络设备、配线设备等安装和管理。可安装ONU、网络交换机、光纤收发器、各种配线模块、光缆配线盘、电源模块等设备。
本系列产品符合中华人民共和国通信行业标准：YD/T1313-2004  宽带接入。
二、特点
1、综合布线 进入楼道内的光缆、宽带网线和市话电缆均可通过本产品接入。本产品选用的接线模块的功能符合YD/T694-2004及YD/T611-1993的相关标准。使用本产品实现楼道内综合布线,使其布线美观,维护方便;由于使用本产品不需要另设电话分线盒、光缆终端盒、电话平行线,从而节省了建设成本。

2、防盗  本产品箱门采用双开门方式，左门采用式上下弹性拉杆锁定装置，牢固可靠, 从而达到有效防盗，但不能防止破坏性的偷盗。
3、布局合理，外形美观：数控冲压、数控折弯，工艺精细、外形美观，设计制造从细微末节处为用户着想，使箱内设备布局合理，线缆排列整齐。

4、耐锈蚀能力强：由于选用镀锌后喷塑工艺，使箱体防锈能力提高，长久使用不生锈。
三、结构特点
1、箱体材料  本产品箱体材料选用1.2mm优质热浸镀锌冷轧钢板制造。
2、表面处理  本产品经数控设备制造后静电喷塑，其喷塑涂层附着力牢固，不存在起皮，掉塑等缺陷其外观色泽均匀、光滑平整、附着牢固，且没有挂流、划痕、气泡等发白现象。
