ABS4口光缆终端盒图片-终端盒价格


    应用：
      广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通力接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端。

TTH光纤分线箱：4芯光纤分线箱、6芯光纤分线箱、8芯光纤分线箱、12芯光纤分线箱、16芯光纤分线箱、24芯光纤分线箱、36芯光纤分线箱、48芯光纤分线箱、72芯光纤分线箱、96芯光纤分线箱、144芯光纤分线箱

光缆交接箱：48芯光缆交接箱、72芯光缆交接箱、96芯光缆交接箱、114芯光缆交接箱、144芯光缆交接箱、192芯光缆交接箱、216芯光缆交接箱、288芯光缆交接箱、312芯光缆交接箱、336芯光缆交接箱、360芯光缆交接箱、576芯光缆交接箱、720芯光缆交接箱、1152芯光缆交接箱

ODF配线单元：12芯ODF单元（子框/子架）、24芯ODF单元（子框/子架）、48芯ODF单元（子框/子架）、72芯ODF单元（子框/子架）、96芯ODF单元（子框/子架）、144芯ODF单元（子框/子架）、

FTTHPLC光分路器

平面光波导分路器（PLCS）产品基于独特的石英玻璃波导工艺，结合精密可靠的阵列光纤进行微型化耦合封装；它提供了低成本，小尺寸和高可靠性的光分路解决方案。PLCS 器件具有低插入损耗，低偏振相关损耗，高回波损耗并在1260nm到1650nm 的波长范围内具有卓越的平坦度和均匀性，同时工作温度可达-40°C至+85°C。PLCS器件有1×4，1×8，1×16和1×32等标准配置，也可根据客户要求定制生产2×16，2×32，1×64，2×64等配置的产品。

技术参数（1×N系列指标）：

主要参数	单位	性能指标
端口结构		1×2	1×4	1×8	1×8L	1×16	1×32	1×64	1×128
长×宽×高	mm	60×7×4		6012X4			8020X6	8040X6
工作波长	nm	1260～1650
插入损耗	dB	≤4.1	≤7.4	≤10.5		≤13.5	≤16.8	≤20.6	≤23.7
均匀性	dB	≤0.5	≤0.6	≤0.8		≤1.0	≤1.3	≤1.8	≤2.0
偏振相关损耗	dB	≤0.2	≤0.2	≤0.3		≤0.3	≤0.3	≤0.4	≤0.4
回波损耗	dB	≥55
方向性	dB	≥55

（2×N系列参数指标）：

主要参数	单位	性能指标
端口结构		2×2	2×4	2×8	2×8L	2×16	2×32	2×64	2×128
长×宽×高	mm	60×7×4		6012X4		8020X6		8040X6
工作波长	nm	1260～1650
插入损耗	dB	≤4.2	≤7.8	≤11.2		≤14.5	≤17.7	≤21.2	≤23.8
均匀性	dB	≤1.0	≤1.4	≤1.5		≤2	≤2.5	≤3.0	≤3.0
偏振相关损耗	dB	≤0.2	≤0.2	≤0.4		≤0.4	≤0.4	≤0.5	≤0.5
回波损耗	dB	≥55
方向性	dB	≥55

产品特点：

＊可以不用分支器实现0.9mm松套管光纤多通道直接输出，体积小。可根据客户需求提供不同的适配器接口，标配SC型。分光器技术指标符合YD/T893、YD/T2000（1）-2009的行业标准要求。

产品应用：

＊安装在光缆接头盒内；安装在模块盒内；安装在19英寸机架里，安装在配线箱内。

FTTH光缆分纤箱

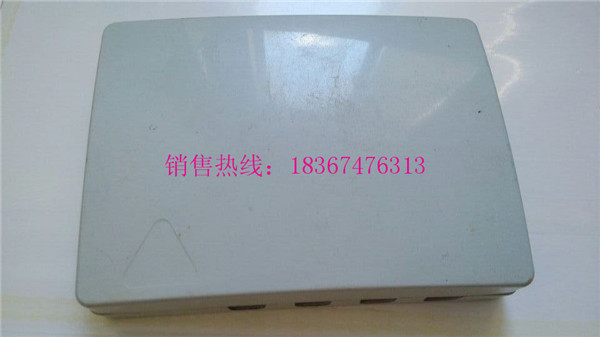

 4口光缆终端盒 4口光纤盒   塑料4芯分纤盒 集纤盘为叠加可翻转式，翻转灵活，集纤盘内，保证余留光纤在盘绕时曲率半径大于  集纤盘为叠加可翻转式，翻转灵活，集纤盘内，保证余留光纤在盘绕时曲率半径大于  集纤盘为叠加可翻转式，翻转灵活，集纤盘内，保证余留光纤在盘绕时曲率半径大于

塑料4口光纤盒 又叫光纤终端盒，8口光纤盒是高密度，大容量设计，它具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。8口光纤盒主要分为：FC型光纤盒、SC型光纤盒、LC型光纤盒、ST型光纤盒。

1、塑料4口光纤盒 的作用   集纤盘为叠加可翻转式，翻转灵活，集纤盘内，保证余留光纤在盘绕时曲率半径大于

8口光纤盒是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，8口光纤盒的容量一般都在100芯以下，这些8口光纤盒越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对8口光纤盒的容量、功能和结构等提出了更高的要求。

2、塑料4口光纤盒 的特点

近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为8口光纤盒的选型应重点考虑以下几个方面。

(1)纤芯容量

一个8口光纤盒应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成8口光纤盒容量浪费。

48口光缆终端盒 48口光缆终端盒 48口光缆终端盒                                     (2)功能种类

8口光纤盒作为光缆线路的终端设备应具有4项基本功能。

①固定功能：光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

②容接功能：光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能：将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔;光路可进行自由调配和测试。

④存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。8口光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

随着光纤网络的发展，8口光纤盒现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到8口光纤盒上。这样，既使这些部件方便地应用到网络中，又给8口光纤盒增加了功能和灵活性。

（插片式）8芯光纤分纤箱、12芯光纤分纤箱、（插片式）16芯光纤分纤箱、24芯光纤分纤箱、（插片式）32芯光纤分纤箱、36芯光纤分纤箱、48芯光纤分纤箱

商品规格如下：

商品名称	商品类型（TW-GF）	商品尺度 长*宽*高（mm）	补白 （设备方法）
插片式8芯光缆分纤箱	RS-GF8型	220*180*62（mm）	挂壁式、抱杆式
插片式16芯光缆分纤箱	RS-GF16型	315*275*96（mm）	挂壁式、抱杆式
插片式16芯光缆分纤箱	RS-GF16型	340*265*115（mm）	挂壁式、抱杆式
插片式16芯光缆分纤箱	RS-GF16型	375*293*120（mm）	挂壁式、抱杆式
插片式32芯光缆分纤箱	RS-GF32型	420*320*125（mm）	挂壁式、抱杆式
12芯光缆分纤箱-分线箱	RS-GPX12型	220*180*62（mm）	挂壁式、抱杆式
12芯光缆分纤箱-分线箱	RS-GPX12型	265*230*85（mm）	挂壁式、抱杆式
12芯光缆分纤箱-分线箱	RS-GPX12型	275*215*70（mm）	挂壁式、抱杆式
12芯光缆分纤箱-分线箱	RS-GPX12型	340*265*115（mm）	挂壁式、抱杆式
16芯光缆分纤箱-分线箱	RS-GF16型	300*270*100（mm）	挂壁式、抱杆式
24芯光缆分纤箱-分线箱	RS-GPX24型	315*275*96（mm）	挂壁式、抱杆式
24芯光缆分纤箱-分线箱	RS-GPX24型	379*290*115（mm）	挂壁式、抱杆式
36芯光缆分纤箱-分线箱	RS-GPX36型	420*320*125（mm）	挂壁式、抱杆式
48芯光缆分纤箱-分线箱	RS-GPX48型	420*320*125（mm）	挂壁式、抱杆式

【专业供给：我国电信、我国移动、我国联通、我国广电】

光缆分纤箱介绍：

技能参数：

配线容量（max）
8芯-12芯-16芯、24芯、32芯、36芯、48芯
作业环境温度	－40℃～＋60℃
环境湿度	≤95%（＋40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	8×2根（下进缆）
箱门开启视点	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

商品特色：

＊本商品由工程塑料阻燃ABS或聚碳酸酯资料经造粒后高温注塑成型，商品外型流畅，抗冲击能力强；

＊选用翻板式构造，能高密度的装备端口和分光设备。

＊双层构造规划，上层为光分路器配线层，基层为光纤熔接层；

＊本商品为多用途配线设备，既能当光分线箱运用也能当光分路器箱运用，操作便利灵敏。；

＊契合(YD/T988-2007通讯光缆交代箱请求)

商品应用：

＊本商品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功用，能有用的对光缆进行终接、维护及办理，为光网络传输过程中的必需设备；

本公司专业生产制造:

ODF箱：12芯24芯36芯48芯72芯96芯144芯

网络箱：12芯24芯36芯48芯72芯96芯144芯

宽带箱：12芯24芯36芯48芯72芯96芯144芯

熔合箱：12芯24芯36芯48芯72芯96芯144芯

配线箱：12芯24芯36芯48芯72芯96芯144芯

分线箱：12芯24芯36芯48芯72芯96芯144芯

分配箱：12芯24芯36芯48芯72芯96芯144芯

分纤箱：12芯24芯36芯48芯72芯96芯144芯

光纤箱：12芯24芯36芯48芯72芯96芯144芯

楼道箱：12芯24芯36芯48芯72芯96芯144芯

三网合一箱：12芯24芯36芯48芯72芯96芯144芯

光纤楼道箱：12芯24芯36芯48芯72芯96芯144芯

光纤配线箱：12芯24芯36芯48芯72芯96芯144芯

宽带网络箱：12芯24芯36芯48芯72芯96芯144芯

光纤熔合箱：12芯24芯36芯48芯72芯96芯144芯

光纤入户箱：12芯24芯36芯48芯72芯96芯144芯

光纤综合箱：12芯24芯36芯48芯72芯96芯144芯

电信配线箱：12芯24芯36芯48芯72芯96芯144芯

移动配线箱：12芯24芯36芯48芯72芯96芯144芯

联通配线箱：12芯24芯36芯48芯72芯96芯144芯

三网合一光缆交接箱：144芯288芯576芯1152芯

光纤终端盒：8口12口16口24口

光纤法兰盘：FC,SC,LC,ST

12芯一体化托盘/模块：（普天,太平,世纪人,日海,V2.0,3.0）

光纤熔纤盘：8芯12芯16芯24芯

ODF光纤配线架/柜：144芯216芯288芯360芯432芯576芯620芯648芯720芯864芯1152芯

光纤跳线：FC/SC/LC/ST（单芯,双芯）

光纤尾纤：FC/SC/LC/ST

多媒体信息箱：10对20对50对100对

ONU综合箱：10对20对50对100对

光纤面板：FC/SC/LC/ST（1口2口3口4口）

光纤桌面盒：FC/SC/LC/ST（1口2口3口4口）

光分路器箱：1分8|1分16|1分32|1分64

FTTH光缆分纤箱：8芯12芯24芯

SMC光纤配线箱：12芯24芯36芯48芯72芯96芯144芯

光纤快速连接器：SC/FC

机架式48芯光缆终端盒（SC  FC）图片  机架式48芯光缆终端盒（SC  FC）图片  机架式48芯光缆终端盒（SC  FC）图片  机架式48芯光缆终端盒（SC  FC）图片                               ■ 订货信息：

环境要求 a. 光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。 b. 工作温度：-25℃～+40℃ c. 储存温度:一25℃～+55℃ 相对湿度:不大于85%(30℃时) d. 气压:70～106kPa 使用寿命:20年 功能要求 3.1具有光缆引人、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不 受损伤的功能。 3.2具有使光缆终端免受环境影响的功能。 3.3具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。 3.4提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。 3.5盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。 3.6必要时,应具有光缆分歧接续功能。功能要求 结构 光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。 4.1外壳 外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。 4.2 内部构件 内部构件应包括以下部分: a. 支撑架:内部结构的主体,用于内部结构的支撑； b. 集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径应不小于37.5mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间； c. 固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。 4.3 光纤接头保护件 光纤接头的保护可采用热收缩保护管、护夹等。 材料 光缆终端盒所在零件采用的材料应具有防腐性能,如无防腐性能应作防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容,并与光缆护套和配线尾纤护套相容。为防止腐蚀和其它电损害,这些材料还必须与其它设备中所常用的材料相容。 5.1 光缆终端盒如采用工程塑料,其燃烧性能应符合GB/T5169.7中试验A，试验火焰施加持续时间为30s的要求。 5.2 光纤接头增强保护件采用的材料及填充物的热熔温度应不小于120℃,热软化温度应不小于90℃，应能在一25℃~+40℃温度下使用。 5.3全部材料应无毒、无腐蚀,对人体健康和其它设备元副作用。 外观 光缆终端盒应形状完整,无毛刺、无气泡、无龟裂和空洞、元翘曲、元杂质等缺陷。全部底色应均匀连续。 外形美观 施工方便 接续附加衰耗小 结构合理，可将光缆加强芯固定在终端盒内，具有与光缆金属外护套连的接地线引出的功能，同时适用带状光缆和普通光缆。设计独特，有19英寸机架上的终端盒,也有墙挂式的终端盒。 光学性能 光缆终端盒内的余留光纤盘绕在集纤盘内,在光缆终端盒安装操作后光纤及光纤接头应元附加衰减。 机械性能 经下列各项试验后,光缆终端盒盒体及盒内各部分应元变化,必要时作光纤通光检查。 1． 拉伸：光缆终端盒与一根光缆间应能承受不小于500N的轴向拉伸力，与任一根配线尾纤间能承受不 小于5N的轴向拉伸力。 2． 压扁：光缆终端盒盒体各面均应能承受不小于200N的垂直静压力。 3． 扭转：光缆终端盒应能承受扭转角度 电气性能 1． 绝缘电阻：光缆接头盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之 间的绝缘电阻应不小于2*104MΩ[测试电压为500V（DC）]。 2． 耐电压强度：光缆终端盒与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间在15 Kv直流电作用下1min，不击穿，无飞弧现象。

产品规格

型号	宽（mm）	深（mm）	高（mm）
96芯	660	320	1150
144芯	660	320	1150
288芯	660	320	1450
576芯	740	580	1450
576芯	1270	330	1500
1152芯	1270	660	1500

◆用途

*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

ODF单元箱

概述：
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

主要特性：
具有光缆固定和保护功能；具有光缆终接功能；调线功能；光缆纤芯和尾纤的保护功能。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm

产品名称	产品型号	外形尺寸H*W*D（mm）	备注	包装
12芯ODF单元箱	TW-ODF-12型	44×465×270	配一体化盘1个	纸箱
24芯ODF单元箱	TW-ODF-24型	88×465×270	配一体化盘2个	纸箱
48芯ODF单元箱	TW-ODF-48型	132×465×270	配一体化盘4个	纸箱
72芯ODF单元箱	TW-ODF-72型	222×465×270	配一体化盘6个	纸箱

光纤配线柜

■ 主要性能
使用条件：
1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。
特点：
1.机柜采用19"寸标准安装，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化单元，另可选配转配线单元和集中熔接单元（见后面单元体）
3.可简单调整面板、达到上下进缆；可靠的进装置和纤芯保护装置。
4.配置容量大，且有较强的布线空间。
5.采用封闭式机柜，前后开门。

光缆终端盒

   光缆终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。 接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用 用途不一样,1、交接箱可分为光缆交接箱和电缆交接箱.它们的作用都是用在用户前端配线用的。2、接续盒一般指的是光缆接续盒,也叫光缆接头盒.有些地方,尤其是广电系统又叫光接续包，它的作用是保护光缆接头不受到外界的损害。配线架也分为光缆配线架和电缆配线架，作用也像交接箱一样，但它是用于运营商的机房内。

      应用：
      广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通力接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端。

一体化托盘

1、用于光纤的熔接、分支；
2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。
光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。
1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC等多种适配器；
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm；
5、插入损耗：≤0.5dB ；
6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)；
9、寿命：≥1000次。

ONU配线箱

一、概述
本系列产品专为宽带接入网制造，适用于夏季高温及多雷电地区的新建小区和旧小区改造。
本系列产品分为室内壁挂式和壁嵌式,用于楼道内网络设备、配线设备等安装和管理。可安装ONU、网络交换机、光纤收发器、各种配线模块、光缆配线盘、电源模块等设备。
本系列产品符合中华人民共和国通信行业标准：YD/T1313-2004  宽带接入。
二、特点
 1、综合布线 进入楼道内的光缆、宽带网线和市话电缆均可通过本产品接入。本产品选用的接线模块的功能符合YD/T694-2004及YD/T611-1993的相关标准。使用本产品实现楼道内综合布线,使其布线美观,维护方便;由于使用本产品不需要另设电话分线盒、光缆终端盒、电话平行线,从而节省了建设成本。

2、防盗  本产品箱门采用双开门方式，左门采用式上下弹性拉杆锁定装置，牢固可靠, 从而达到有效防盗，但不能防止破坏性的偷盗。
3、布局合理，外形美观：数控冲压、数控折弯，工艺精细、外形美观，设计制造从细微末节处为用户着想，使箱内设备布局合理，线缆排列整齐。

4、耐锈蚀能力强：由于选用镀锌后喷塑工艺，使箱体防锈能力提高，长久使用不生锈。
三、结构特点
1、箱体材料  本产品箱体材料选用1.2mm优质热浸镀锌冷轧钢板制造。
2、表面处理  本产品经数控设备制造后静电喷塑，其喷塑涂层附着力牢固，不存在起皮，掉塑等缺陷其外观色泽均匀、光滑平整、附着牢固，且没有挂流、划痕、气泡等发白现象。
3．装配结构  本产品结构牢固，箱体及内部金工件装配结束后，结构件不扭曲，紧固件连接牢固可靠。

四、产品规格尺寸

800×600×150 (800*600*105)   最多安装2台ONU，200回线110模块；

700×600×150(700*600*105)    最多安装1台ONU，100回线110模块；

600×800×150  最多安装2台ONU，300回线110模块；

550×450×150

400*600*150     适合安装位置狭窄的地方，可以安装2台ONU，100回线110模块或12芯适配器SPX02-6型

740×550×120  最多安装2台ONU，200回线高频模块；
