悬垂线夹 OPGW光缆中档距悬垂线夹
OPGW中档距悬垂线夹 OPGW光缆固定线夹
产品名称：

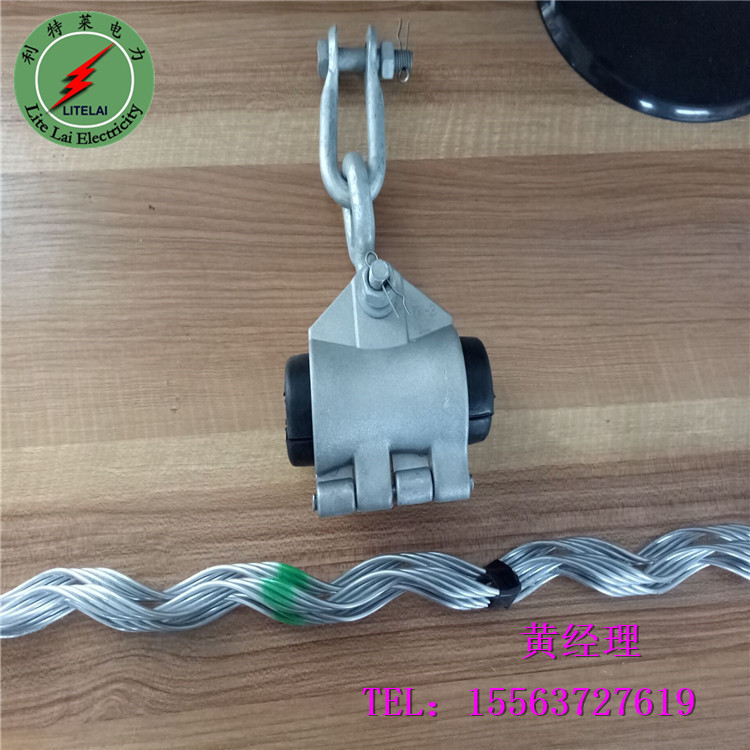

OPGW中档距悬垂线夹
品 牌：
利特莱
型 号：
PCJ型
加工与否：
是
内外丝尺寸：
内丝：1700－1900mm，外丝：1100－1200mm
适用档距：
300-800m
最大光缆外径：
16mm
线夹握力：
70KN±
耐拉强度：
80KN
适用范围：
OPGW光缆
组成：内绞丝、外绞丝、橡胶夹块、套壳、直角挂环、U型挂环、螺栓、螺母等。
用途：起支撑作用，将光纤复合地线悬挂于直线杆塔或转角≤25°的杆塔上。
特点：
a．悬垂线夹与OPGW光缆有较大的接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。
b.有较好的动态应力承受能力，可提供足够的握力(18％UTS)以保护OPGW光缆在不平衡负载的条件下安全运行，出口悬垂角(单侧)可达15°~18°。
c.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
d.端部磨圆处理，提高了电晕起晕电压。
e. 优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。
强度：线夹破断强度80KN。
选配技术数据要求
光缆名称
规格型号
使用档距（m）
绞丝长度（mm）
色标
内绞丝
外绞丝
PCJ-500-* . *H
301－500
1700
1100
红
PCJ-800-* . *H
501－800
1900
1200
红
包装说明：双层编织袋包装
