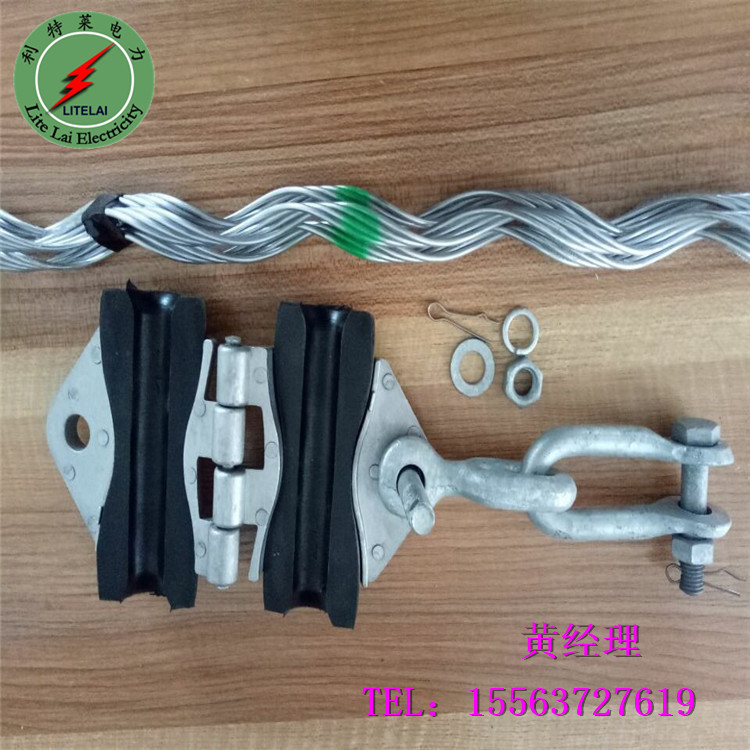

【ADSS/OPGW光缆双悬垂线夹】大档距光缆固定线夹
ADSS大档距双悬垂线夹 ADSS光缆固定线夹
产品名称：
ADSS大档距双悬垂线夹
品 牌：
利特莱
型 号：
ASCJ型
加工与否：
是
内外丝尺寸：
内丝：2200－2300mm，外丝：1900－2000mm
适用档距：
1000m以上
最大光缆外径：
16mm
线夹握力：
100KN
耐拉强度：
120KN
适用范围：
ADSS光缆
作用：将ADSS光缆悬挂在仰角≥25o的输电线路杆塔上。
组成：内绞丝、外绞丝、橡胶加块、U型环、铝套壳、三角联板、PS挂板、螺栓、螺母、闭口销等。
双悬垂线夹用途：ADSS预绞丝双悬垂线夹也称双支点悬垂线夹，它除了具有一般单悬垂线夹的所有性能之外，主要用于跨越江河、峡谷等800米以上长距离架空ADSS光缆线路及转角30°～60°的杆塔上。
特点：1、具有单悬垂线夹的所有性能。
2、用两套悬垂组件，提高了线夹的机械强度，增大曲率半径，保证了在大转角、高落差、大跨局的条件下光缆运行安全可靠。
使用条件：用于大跨局的江河、高落差的山谷等特殊地方，仰角为25o－60o的杆塔上。
强度：线夹破断强度为70KN、100KN.
选配技术数据要求
规格型号
适合缆径
中心距
绞丝长度（mm）
色标
内绞丝
外绞丝
ASCJ-1H
9.5-10.1
485
2200
1900
红
ASCJ-2H
10.2-10.8
485
2200
1900
红
ASCJ-3H
10.9-11.5
485
2200
1900
红
ASCJ-4H
11.6-12.2
485
2200
1900
红
ASCJ-5H
12.3-12.9
485
2200
1900
红
ASCJ-6H
13.0-13.6
485
2300
2000
红
ASCJ-7H
13.7-14.3
485
2300
2000
红
ASCJ-8H
14.4-15.0
485
2300
2000
红
ASCJ-9H
15.1-15.7
485
2300
2000
红
订货须知：
a.根据ADSS光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。
b.数量配置为：1套／线路转角小于25°的杆塔。
c.为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了适用档距150米的悬垂线夹，它结构简单，安装方便，又可降低工程造价。
包装说明：双层编织袋包装
