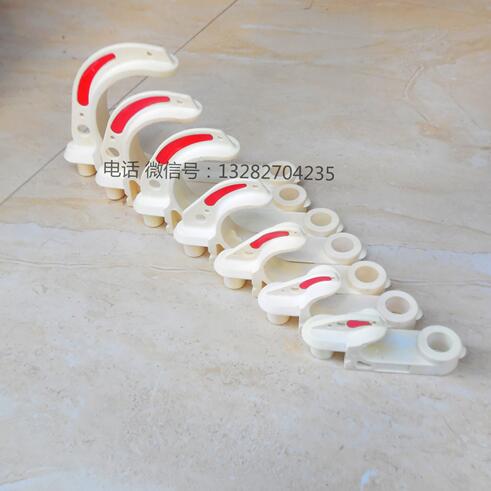

GL-PVC-100#矿用电缆挂钩

GL-PVC-100#矿用电缆挂钩

1） 根据电缆型号及外径的大小选择适合的电缆挂钩，每1.2m～1.8m(也可以以电缆不下垂为限)为一个悬挂位，每一单元根据悬挂一个或多个电缆挂钩。
2） 悬挂时，先将专门螺栓或其它悬挂件穿孔将挂钩固定在井壁上，挂钩固定时，弧形钩呈垂直下垂状。如多根电缆悬挂需采用一组挂钩两两串联悬挂。施工人员在地面上先将挂钩两两串联，再依前法固定。
3） 两个挂钩串联时，先将一个挂钩的挂孔对准另一个挂钩的挂杆，两挂钩的直杆段成直角，用力按入，使挂杆完全进入挂孔，然后手持弧形钩旋转，使两挂钩直杆段成180℃。一挂钩的保险扣刚好嵌入另一挂钩凹。
4） 确认电缆整体进入弧形钩后，施工人员才可以放开电缆。
注意事项

1） 每一单元可串联挂钩个数不易超过10个。
2） 为提高悬挂质量，挂钩的直杆段在静止时最好紧靠井闭，如无法做到，应适当减少串联个数或增加单元组。
3） 严禁施工人员以凌空跳跃方式将电缆快速送入弧形钩，可能使弧形钩在瞬间承受电缆加人体的重量，造成断裂。
4） 确认电缆整体进入弧形钩后，施工人员才可以放开电缆。
5矿用电缆挂钩性能指标
编辑

（1）高强度，能够长时间承受负荷；
（2）良好的回弹性，能够弯曲而不变形，同时能保持韧性，抵抗反复冲击；
（3）耐磨自润滑性，提供了优于青铜铸铁碳钢和酚醛层压板在无油（或脱油）润滑应用时的工作性能，降低消耗，节约能源；
（4）吸噪声、减震，复合材料模量比金属小得多，对震动的衰减大，提供了优于金属防止噪音的实用途径；
（5）与金属相比， 复合材料硬度低，不损伤对磨件；
（6）低系数，提供了其在摩擦件上广泛应用可能；
（7）高化学稳定性，耐碱、醇、醚、碳氢化合物、弱酸、润滑油、洗涤剂、水（海水），并具有无臭、无毒、无味、无锈的特点，为其广泛应用在抗碱腐蚀，环保卫生、食品、纺织印染等方面的机械零部件使用提供了优良条件。
（8）简化机器的维修保养、节约劳动力，优良的机械切削加工性能、提高劳动生产力。
技术参数：挂钩承重不小于210kg。 挂钩弧形钩承重50kg时，直杆段挠度应小于10mm。 挂钩表面电阻(抗静电值)应不大于3×108Ω。 挂钩阻燃性能(秒)： 1) 有焰燃烧时间(平均值)≤3 。2) 有焰燃烧时间(最大值)≤10 。
（9) 无焰燃烧时间(平均值)≤10 。4) 无焰燃烧时间(最大值)≤30 。型更科学,更方便,更安全,更优质. 重量轻,强度高,韧性好,耐疲劳,耐磨损,阻燃,抗静电.

矿用电缆挂钩:可根据所假设电缆或管道的数量，大大缩短安装时间，降低维护成本，组合后挂钩不会左右摆动，拆卸中间挂钩时也不需要挪动下面的挂钩，外形美观，拆装简单，是取代传统金属电缆挂钩的理想产品，特别适合煤矿井下架设电缆。
技术参数：
1、外观质量：表面光滑平整，无毛边、气孔、炭化和起颗粒等现象；反光标志清晰、张贴位置正确，反光标志在黑暗处灯光照射下的观察距离达到10m以上。
2、承重：在规定的工作载荷下保持2min，无裂纹、无断裂。
3、拉力：最大拉力≥3500N
4、挠度：＜20mm
5、冲击韧性：≥25KJ/㎡
6、表面电阻：上表面电阻平均值≤3.0×108，上表面电阻平均值≤3.0×108
7、酒精喷灯燃烧性能：有焰燃烧时间平均值0.55s，有焰燃烧时间最大值：0.65s，无焰燃烧时间平均值0.76s，无焰燃烧时间最大值0.85s
 安装说明
1）  根据电缆型号及外径的大小选择适合的电缆挂钩，每0.5m~1m（也可以以电缆线不下垂为限）为一个悬挂单元，每一个单元根据电缆根数悬挂一个或多个电缆挂钩。
2）  悬挂时，先将专门螺栓（M14膨胀螺栓）或其它悬挂件穿过挂钩电固定孔固定在井壁上，挂钩固定时，弧形钩呈垂直下垂状。如果多根电缆悬挂需采用一组挂钩两两串联悬挂。
3）  两个挂钩串联时，先将固定挂头下端凸起插入挂钩上端凹头内用连接螺栓固定；下一挂钩的上端凹头对准上一挂头下端凸起用连接螺栓固定，（示图一）串联成功，多个挂钩两两串联，以此类推。
4）  挂钩（串联）如果是斜巷需要特殊固定，可在下安装孔用专门螺栓（M5.）固定在井壁上。在井巷弧顶端安装串联挂钩组时最大倾斜角不能超过20度
5）  每一单元可串联挂钩个数不宜超过10个。
6） 为提高悬挂质量，挂钩的直杆段在静止时必须紧靠井壁，如无法做到，应适当减少串联个数或单个单元组悬挂。务使挂钩后壁紧靠井壁，不得悬空。
7）  固定完毕，施工人员脚踩实地依次将电缆小心送入弧形钩，完成单元悬挂任务。
8）严禁施工人员以凌空跳跃式将电缆快速送入弧形钩，可能使弧形钩在瞬间承受电缆加人体的重量。造成断裂。
9） 确认电缆整体进入弧形钩后，施工人员才可放开.电缆。
