GL-PVC-28#矿用电缆挂钩
28矿用电缆挂钩
产品概述
电缆挂钩，适用于煤矿井下架设电缆。可根据架没电缆的根数方便使用。在架设、拆除、增加、更换时 能达到省时、省工、省力。是目前矿山架设电缆极为理想的附件。产品结构

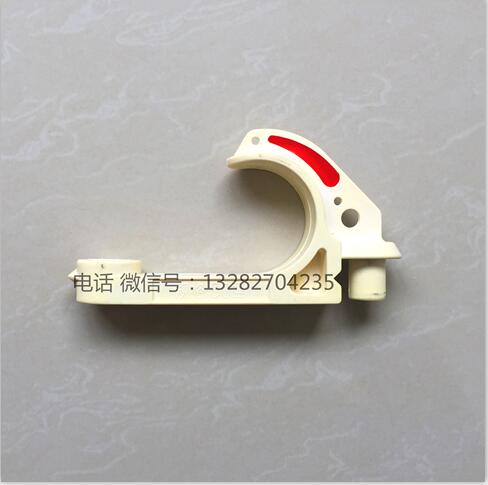

1．保险扣 2．挂孔 3．直杆 4．凹槽 5．挂杆 6．反光标志 7．弧形钩 8．标志孔
技术参数
挂钩承重不小于350kg。
挂钩弧形钩承重70kg时，直杆段挠度应小于 10mm。
挂钩表面电阻(抗静电值)应不大于 3×108 Ω。
产品型号
GL-PVC系列：GL-PVC 40 GL-PVC 50 GL-PVC 70 GL-PVC 68 GL-PVC 80 GL-PVC 100
GL-ABS系列：GL-ABS 29×129×53
GL-PVC系列：GL-PVC 68×170×100 GL-PVC 80×182×110 GL-PVC 100×220×131
GL-ABS系列：GL-ABS 60
GL-PA系列：GL-PA 80
挂钩阻燃性能(秒)：
1) 有焰燃烧时间(平均值)≤3秒
2) 有焰燃烧时间(最大值)≤10秒
3) 无焰燃烧时间(平均值)≤10秒
4) 无焰燃烧时间(最大值)≤30秒
使用及优点
抗静电阻燃性能稳定：挂钩的抗静电剂及阻燃剂均匀分布在树脂本体内，抗静电及阻燃性 能 指标不会因时间的延长而受到影响。
重量轻、安装方便：重量轻（是钢管的1/7）、成本低、运输、安装快捷，用在井下安装 时，不仅能降低工人劳动强度，提高工作效率，而且工程造价低。
抗老化、耐腐蚀：正常使用寿命可达50年，无需将下面挂钩和电缆拆下，可对挂钩单 体 直接随意拆装。
防摆动：挂钩组合后均在同一中心线上，不会左右摆动，更美观、更可靠。
健康环保：材料可回收利用。
安装及注意事项
安装说明：
1）根据电缆型号及外径的 大小选择适合的电缆挂钩，每1.2m～1.8m(也可以以电缆不下垂为限)为一个悬挂单位，每一单元根据悬挂一个或 多个电缆挂钩。
2）悬挂时，先将专门螺栓 或其它悬挂件穿孔将挂钩固定在井壁上，挂钩固定时，弧形钩呈垂直下垂状。如多根电缆悬挂需采用一组 挂 钩两两串联悬挂。施工人员在地面上先将挂钩两两串联，再依前法固定。
3）两个挂钩串联时，先将 一个挂钩的挂孔对准另一个挂钩的挂杆，两挂钩的直杆段成直角，用力按入，使挂杆完全进入挂孔，然后 手 持弧形钩旋转，使两挂钩直杆段成180℃。一挂钩的保险扣刚好嵌入另一挂钩凹。
4）确认电缆整体进入弧形 钩后，施工人员才可以放开电缆。
注意事项：
1）每一单元可串联挂钩个 数不易超过10个。
2）为提高悬挂质量，挂钩 的直杆段在静止时最好紧靠井闭，如无法做到，应适当减少串联个数或增加单元组。
3）严禁施工人员以凌空跳 跃方式将电缆快速送入弧形钩，可能使弧形钩在瞬间承受电缆加人体的重量，造成断裂。
4）确认电缆整体进入弧形 钩后，施工人员才可以放开电缆。
电缆挂钩，适用于煤矿井下架设电缆。可根据架没电缆的根数方便使用。
