ABSW-5021配变保护测控装置简介

ABSW-5021配变保护测控装置（以下简称装置）是适用于35kV及以下中低压系统的不设差动保护的厂（站）用变压器、配电变压器或电抗器的保护、测量、控制与监视。适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。

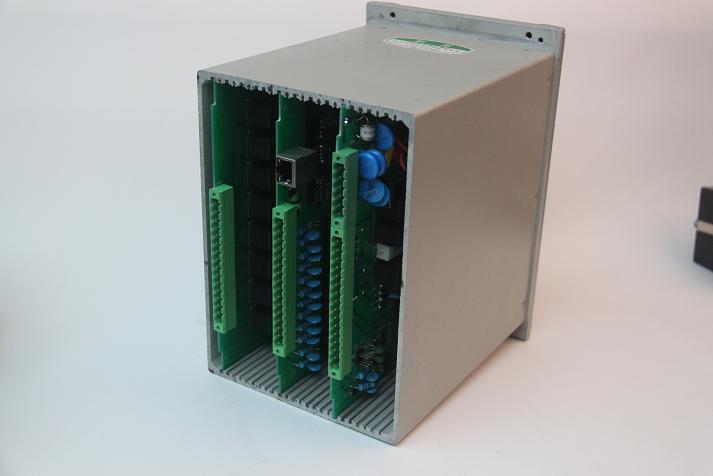

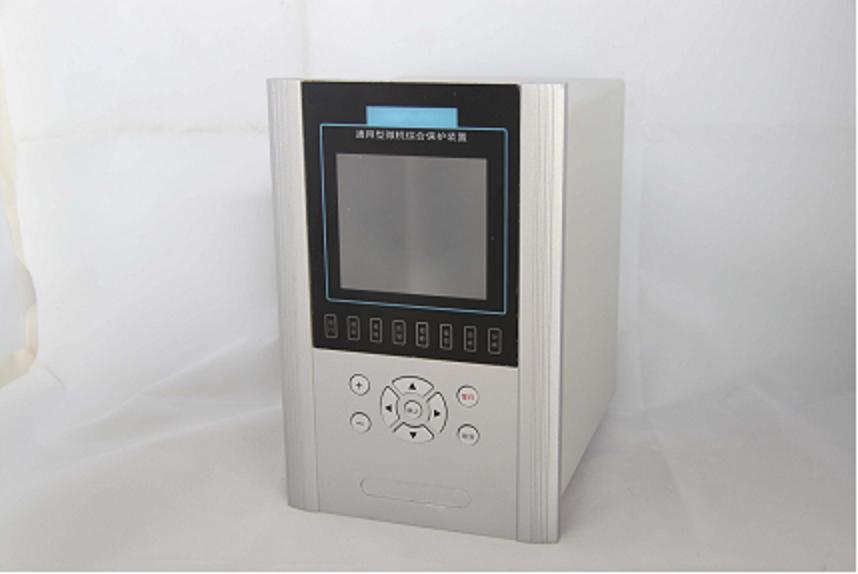

ABSW-5021配变保护测控装置参考图片

ABSW-5021配变保护测控装置主要功能

三段过流保护

二段零序过流保护

反时限过流

过负荷

过电压

低电压

失压跳闸

零序过压

非电量保护

控制回路异常

PT断线

装置故障告警

遥测、遥信、遥控

通信与规约



ABSW-5021配变保护测控装置主要特点

u专业化的结构设计

u人性化设计

u高可靠性

u双网通信

u高精度采样系统



ABSW-5021配变保护测控装置额定参数

1)工作电源

额定电源电压： 220V，允许偏差：直流-20%～+10% ，纹波系数不大于5％；

u  交流-20%～+20%

2)交流回路

交流电压： 100 V

交流电流： 5A或1A（订货注明）；

额定频率： 50Hz。

3)过载能力

交流电流回路： 2倍额定电流连续工作；

            10 倍额定电流10s；

            40 倍额定电流1s；

交流电压回路： 1.2倍额定电压连续工作；

                1.8倍额定电压10s；

直流电源回路： 80%～110%直流电源额定电压连续工作。

ABSW-5021配变保护测控装置装置功耗

1)交流电流回路： 当In=5A时， 每相不大于1.0VA；

                当In=1A时， 每相不大于0.5VA；

2)交流电压回路： 当Un＝100V时， 每相不大于1.0VA；

3)直流电源回路： 正常工作时， 不大于15W；

                保护动作时， 不大于20W。

ABSW-5021配变保护测控装置环境条件

1)环境温度： -25℃～+70℃；

2)大气压力： 80 kPa～110 kPa；

相对湿度： 5%～95%(产品内部不凝露，不结冰)。

ABSW-5021配变保护测控装置保护定值误差

1)电流元件： ≤±3%或±0.01IN

2)电压元件：   ≤±3%或±0.005UN

3)时间元件：   定时限≤±2.5% 整定值或±40ms

反时限≤±5%或±100ms

4)检同期角度元件： ≤1°

5)频率元件： ±0.02Hz

6)滑差元件： ≤±5%

ABSW-5021配变保护测控装置测量精度

1)采样回路精确工作范围

电压： 0.2 V～120V

电流： 0.04In～20In

2)模拟量测量精度

电流、电压： 0.5级

有功、无功： 1.0级

频率：  ±0.02Hz

ABSW-5021配变保护测控装置自身时钟精度

24小时误差不大于5s。

ABSW-5021配变保护测控装置触点性能

1)接点容量

信号回路接点：载流5A  断弧0.3A（时间常数L／R为5±0.75ms）

出口回路接点：载流10A  断弧0.5A（时间常数L／R为5±0.75ms）

2)跳合闸电流

断路器跳闸电流：0.5～5A

断路器合闸电流：0.5～5A
