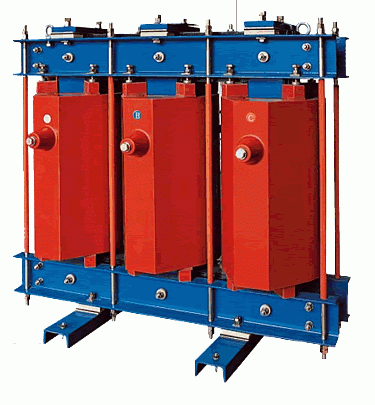

供应并联电抗器|BKSG并联电抗器
一、产品特点
1.多层并联风道结构，环氧玻璃纤维绕包封。冲击电位分布均匀，耐受短路电流能力好。
2.采用先进的计算机辅助设计，可根据客户的使用要求，快速准确地确定产品的结构及参数。
3.干式空心的形式杜绝了油浸式电抗器渗漏的弊端，且无铁心饱和之虑，电感值线性度良好。
4.绕组采用多种小截面的膜包导线绕制，具有绝缘性能优良、损耗低、重量轻、体积小、免维护等特点。
5.电抗器整个外表面涂有抗紫外线防护层，户内户外使用均可，且安装方式灵活，即可三项叠装，也可三项水平布置。
二、主要技术指标
1.额定电压、额定电流、配套电容器参数见技术表。
2.超载能力： 1.35 倍额定电流下连续运行
3.热稳定性能：能耐受额定电抗率的倒数倍的额定电流，时间为 2s 。
4.动稳定性能：能耐受热稳定电流的 2.55 倍，时间0.5s ，无任何热的机械的操作损伤。
5.温升：线圈平均温升≤ 75k （电阻法）。
三、产品用途
与电流系统无功补偿装置的并联电容器组串联，用以抑制系统诣波，限制合闸涌流和操作过电压。
四、安装方式及最小磁间距
干式空心电抗器安装方式分水平和垂直安装两种。进出线端子夹角 0 °、 90 °、 180 °三种，如果用户对出线端子方向有特殊要求，可在订货时说明。
安装空心电抗器时，应该保证电抗器对其它金属部件的最小净磁空间距离（见图示）。对于大金属部件和形成闭环的金属部件的净空间距离应加大。
五、型号含义：
注：型号标志符合JB/T3837-1996《变压器产品型号编制方法》
执行标准：
JB5346-1998 《串联电抗器》
DL462-92 《高压并联电容器用串联电抗器订货技术条件》
六、订货基本数据：
1.额定容量
2.额定电压
3.额定电抗率（或额定电抗）
4.额定电流及最大连续电流
5.短时，峰值耐受电流及持续时间
6.安装方式（水平及垂直叠装）
7.使用条件（户内或户外）
8.进、出线端子角度
9.根据串联电抗器的应用所要求的其它性能数据应在合同中注明。
6 ～ 35KV 干式空心串联电抗器系列表
序 号 型 号 并联电容器组容量 kvar 电容器额定电压 kV 额定电抗率% 额定
