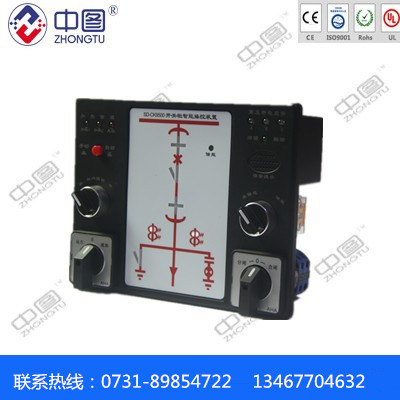

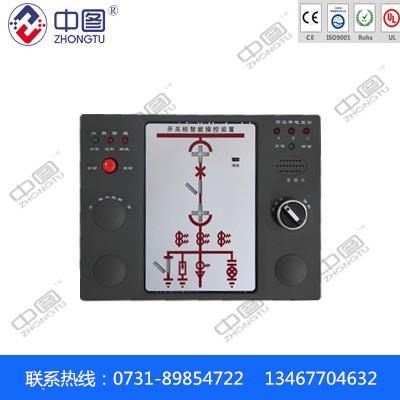

宁波DC7000智能操控装置 操您所需，控您所想
一、产品概述
DC7000开关柜智能操控装置它集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁及温、湿度控制及 RS485 通讯接口（选用）等多功能于一体，指示功能可分可合，采用面板安装方式，用户选用时只要提供一次方案图即可。这将简化了过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便，使用寿命长，并具有三防功能，能够保障电气设备的安全可靠运行。

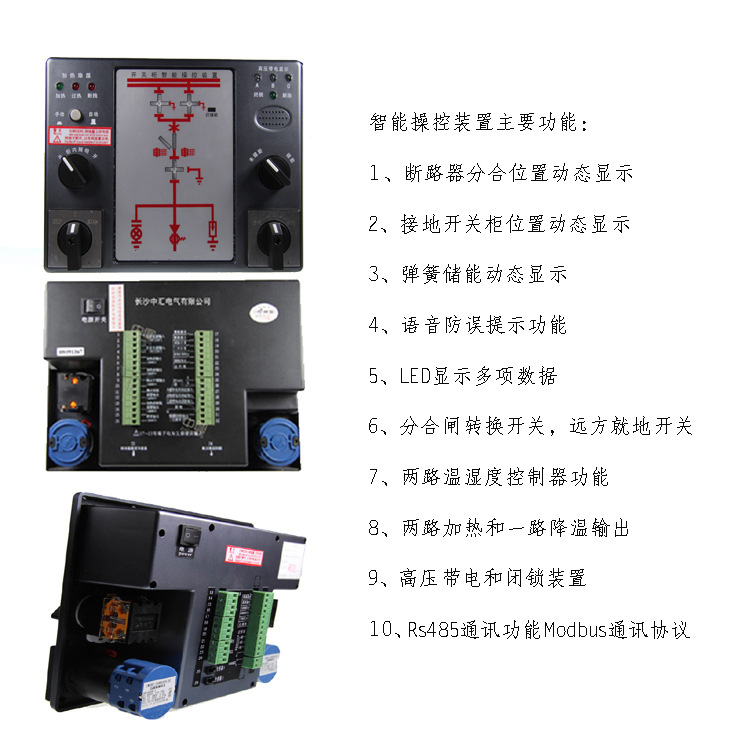

二、主要功能
A、 模拟指示说明：
1. 断路器状态指示（无源触点输入）：
l 合闸时，合闸触点闭合，红色模拟条亮
l 分闸时，分闸触点闭合，绿色模拟条亮
2. 断路器位置指示（无源触点输入）：
l 工作位置触点闭合时，红色垂直模拟条亮
l 实验位置触点闭合时，绿色水平模拟条亮
3 .弹簧储能指示（无源触点输入）：
l 触点闭和，红色弹簧符号亮，表示已储能
l 触点断开，绿色弹簧符号亮，表示未储能
4. 接地闸刀位置指示（无源触点输入）：
l 触点闭合，红色垂直模拟条亮，表示接地合闸
l 触点断开，绿色模拟条亮，表示接地断开
注：装置模拟显示输入接点均来自断路器辅助触点及行程开关，均为无源接点。
B、温、湿度控制部分
1. 传感器路数：
l 一路凝露，一路温度
l 两路凝露，两路温度
2. 逻辑关系：
l 当湿度 ≥93％RH 或将形成凝露时加热，湿度精度5 级。
l 温度 ≤6℃ 时，启动加热；≥16℃时， 停止加热，温度精度 2 级。
3. 断线报警：
l 加热器发生断线，相应报警指示灯亮，报警输出接点闭合。
注：加热器要求功率必须大于 100W，要求接风机时装置 无断线报警功能。
三、技术指标
1. 电源：AC220V±10% 50Hz（可选用 DC220V）
2. 功耗：≤10W
3. 通讯：RS485（可选）
4. 工作环境：温度：－20℃～ 70℃，相对湿度：≤95%RH
5. 抗电强度：外壳与端子之间大于 AC2000V
6. 绝缘性能：外壳与端子间大于 100MΩ
7. 外形尺寸：220× 155× 32（mm）
8. 开孔尺寸：197× 132（mm）
四、注意事项
1. 失电状态下所以的发光指示灯均不亮，只有高压A、B、 C相灯亮时，以上接点信号均来自断路器的辅助接点。
2. 打耐压时，请将装置上所有端子接线拔下，以免击穿装置。
