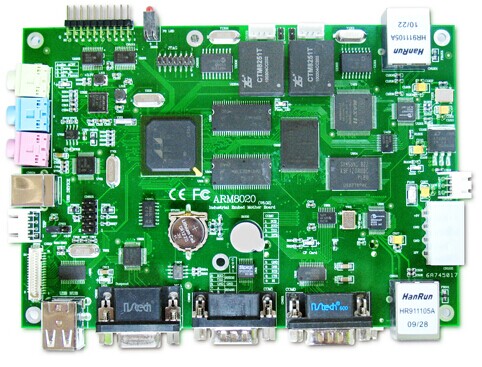

嵌入式主板ARM8020（ARM10处理器PC104主板）

ARM8020是北京阿尔泰科技发展有限公司结合CAN总线规范设计的一款具 有极高性价比、结构和尺寸极其紧凑并且功耗极低的工业级嵌入式主板，CPU采用Intel公司XScal系列PXA270，主频高达520MHz，整板功耗仅为5W,其上运行嵌入式Linux或WinCE操作系统，可以处理多种计算任务。

主板采用超低功耗嵌入式处理器，无风扇设计，超宽工作温度-40°C ~ +85°C，低温工作性能优良，高温工作彻底解决了由于风扇可靠性而引起的故障。并且ARM8020具有丰富的接口资源，集成2路串口、USB主接口2路、USB设备接口1路、1路AC97音频、1路LCD及触摸屏等接口，从而使外设设计更为简单、可靠性更高、软硬件成本更低。

板载 VGA 接口，分辨率可达 800 x 600，可以直接连接电脑显示器，配以USB 鼠标和键盘，即可连接成为一台具有极低功耗的工业控制计算机。而且板载工业级串口和 100M 以太网接口可以方便的连接各种工业控制模块。

1.2 产品特点

1.中央处理器（CPU）

Intel公司XScal系列PXA270处理器 工作频率范围：104MHz～520MHz； 主频520MHz，功耗仅为750mW

2.系统存储器（SDRAM）

工业级64MB的PC1动态随机存储器

3.固态存储器（Solid State Memory）

NorFlash： 32MB（Intel StrataFlashMemory） NandFlash：256MB（Samsung NandFlash Memory） CF Card ：256MB～8GB（TrueIDE Mode）

4.显示系统（Display System）

LCD接口 ：支持DSTN和TFT液晶屏，最大分辨率为800x600 VGA接口 ：可接普通电脑显示器, 最大分辨率为800x600 触摸屏接口： 支持4线电阻式触摸屏 音频系统（Audio System） AC97音频接口：Phone x 1、Line In x 1、MIC x 1

5.通讯接口（Communication Interface）

RS232串口 ：1个，三线串口，波特率高达921.6Kbps 全功能串口：1个，九线串口，波特率高达921.6Kbps RS485接口 ：1个，工业级标准RS485接口； USB HOST ：2个，USB2.0协议，波特率高达12Mbps USB Client：1个，USB2.0协议，波特率高达12Mbps Ethernet ：2个，工业级芯片，10M/100Mbps自适应 CAN总线（CAN Bus）： 2路（CAN2.0 A/B）

6.其他设备（Other Device）

直流蜂鸣器：1个 LED灯：2个 RTC与备用电池 独立看门狗定时器 通用I/O，8路缓存数字输入/8路缓存数字输出 JTAG调试接口

7.工艺特点（Technics Characteristic）

6层PCB设计，稳定性高、抗干扰能力

8.工作温度（Operation Temperature）

工业级工作温度：-40°C ~+85°C

山东区域 军工、研究所客户，免费提供样品测试。 软件支持： VC 、VB、C++Builder、Labview 、LabWINOOWs/CVI、组态软件等语言的 平台驱动简易示例程序（了解板卡的工作流程，包括板卡的各种初始化设置，数据的读取）高级演示程序（包括波形显示、连续不间断大容量存盘、高级数据分析等功能）工程级源代码开放，可直接编译通过。 本企业通过ISO9001：2008国际质量体系认证、GJB9001B-2009军工质量管理体系、CE欧盟质量体系认证、通过FCC体系认证。 更多详情请联系： 备注：厂家直销，两年质保，带税票，含运费（快递）
