ARM8019 嵌入式工控主板数据手册

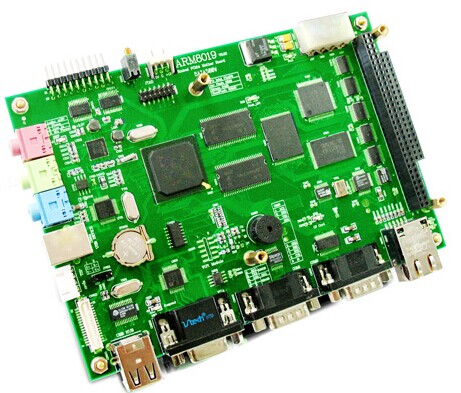

ARM8019是北京阿尔泰科技发展有限公司结合PC104总线规范设计的一款工业级嵌入式主板，CPU采用Intel公司XScal系列PXA270，主频高达520MHz，整板功耗仅为5W,其上运行嵌入式Linux或WinCE操作系统，可以处理多种计算任务。 主板采用超低功耗嵌入式处理器，无风扇设计，超宽工作温度-40°C ~+85°C，低温工作性能优良，高温工作彻底解决了由于风扇可靠性而引起的故障。该主板以更高的稳定性、更低的成本、更低的功耗。可以广泛应用于工业控制、人机界面、网络终端、POS机等领域。

硬件特性

主板尺寸（Size） 尺寸：165mm x 115mm x 20mm；

中央处理器（CPU）： Intel公司XScal系列PXA270处理器 工作频率范围：104MHz～520MHz； 主频520MHz，功耗仅为750mW

系统存储器（SDRAM） 工业级64MB的PC1动态随机存储器

固态存储器（Solid State Memory） NorFlash： 2MB（Intel StrataFlashMemory） NandFlash：256MB（Samsung NandFlash Memory） CF Card ：256MB～1GB（TrueIDE Mode）

显示系统（Display System） LCD接口 ：支持DSTN和TFT液晶屏，最大分辨率为800x600 VGA接口 ：可接普通电脑显示器, 分辨率为800x600

音频系统（Audio System） AC97音频接口：Phone x 1、Line In x 1、MIC x 1 触摸屏接口： 支持4线电阻式触摸屏

通讯接口（Communication Interface） RS22串口 ：1个，三线串口，波特率高达921.6Kbps 全功能串口：1个，九线串口，波特率高达921.6Kbps RS485接口 ：1个，工业级标准RS485接口； USB HOST ：2个，USB2.0协议，波特率高达12Mbps USB Client：1个，USB2.0协议，波特率高达12Mbps Ethernet ：1个，工业级芯片，10M/100Mbps自适应 WLAN ：1个，无线网卡扩展 802.11b/g（选配）

PC104总线（PC104 Bus） 扩展出PC104总线

其他设备（Other Device） 直流蜂鸣器：1个 LED灯：2个 RTC与备用电池 独立看门狗定时器 通用I/O，8路缓存数字输入/8路缓存数字输出（5V） JTAG调试接口 工艺特点（Technics Characteristic） 6层PCB设计，稳定性高、抗干扰能力强 工作温度（Operation Temperature） 工业级工作温度：-40°C ~+85°C

软件资源 ARM8019嵌入式主板提供所有功能部件在WinCE5.0和Linux2.6.x下的驱动， 其具体的资源如下：

PC104总线驱动； 无线网卡驱动（选配）； NandFlash驱动程序（在WinCE5.0操作系统下识别为一个磁盘） TFT/DSTN液晶屏驱动程序； VGA接口驱动； USB HOST驱动程序，支持USB鼠标、键盘、U盘等 AC97音频驱动； 触摸屏驱动程序； USB DEVICE驱动程序； 全功能串口驱动程序； 10M/100M以太网驱动程序； RS22驱动程序、标准串口驱动； RTC驱动程序； 蜂鸣器驱动程序； CF卡驱动程序； LED灯驱动程序； 通用I/O驱动程序；

山东区域 军工、研究所客户，免费提供样品测试。 软件支持： VC 、VB、C++Builder、Labview 、LabWINOOWs/CVI、组态软件等语言的 平台驱动简易示例程序（了解板卡的工作流程，包括板卡的各种初始化设置，数据的读取）高级演示程序（包括波形显示、连续不间断大容量存盘、高级数据分析等功能）工程级源代码开放，可直接编译通过。 本企业通过ISO9001：2008国际质量体系认证、GJB9001B-2009军工质量管理体系、CE欧盟质量体系认证、通过FCC体系认证。 更多详情请联系： 备注：厂家直销，两年质保，带税票，含运费（快递）
