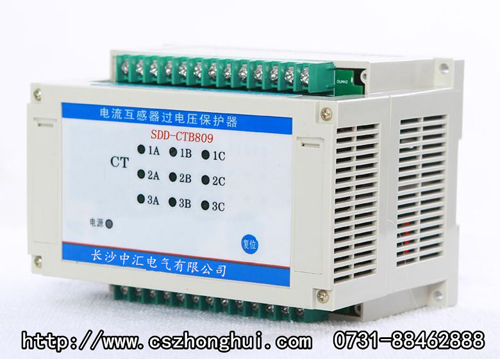

电流互感器过电压保护器中汇电气YTC-9二次过电压保护器
电流互感器过电压保护器接线图
一般情况下，互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数均为星形连接，少数三角形连接。CTB-3二次过电压保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中心点（虚地N）连接在保护器的“N”接线端子上。若只用A、B绕组，C相可以不接线，不会影响保护器正常工作。
交流220V50Hz电源接入保护器供内部电器元件用，三根无源信号线引出供用户使用，外接交流或直流均可。例如，公共端与常闭线连接绿色信号灯，亮灯时表示保护器正常工作。公共端和常开线连接“红色”灯或报警器，工作时表示保护器检测到某二次绕组有开路故障。
相关型号搜索：YTC-1 、YTC-2 、YTC-3 、YTC-4 、YTC-6 、YTC-9、JYTC-1 、JCTB-3 JCTB-2 、KFCT-8000、KFCT-8001 、KFCT-8002
其他产品推荐：、面板式过电压保护器、导轨式过电压保护器、电流互感器过电压保护器、电流互感器二次过电压保护器、二次过电压保护器、CT过电压保护器、CT二次过电压保护器
二次过电压保护器的作用
湖南中汇电气有限公司电流互感器CTB-9二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路，面板上自动显示故障部位，并有无源接点信号输出。故障排除后，按手动复位按钮(或CTB自动复位)，电路恢复原状态后又可重新投入正常运行。
采购优质YTC-1电流互感器二次过电压保护器，来中汇电气是您不错的选择,中汇电气感谢您使用中汇电气YTC-1电流互感器、YTC-2电流互感器二次过电压保护器，如果您想想了解更多关于YTC系列二次过电压保护器,YTC-3二次过电压保护器资料,YTC9二次过电压保护器图片, YTC-12二次过电压保护器用途.咨询热线：0731-88462888 15388962368
正常漏电流IL20V ≤1μA 输入电阻 ＞100MΩ
导通电压 150V，或用户自定义
导通时间 T s≤50μs
报警输出接点容
量 AC220V/5A；DC110V/5A
保护继电器接点
容量 AC220V/5A
保护电流 5A
工作环境 温度：-20℃～+70℃ 湿度：≤95%RH
复位方式 手动按钮复位；自动复位可选
抗震性能 10-50-10HZ 2g 3min 可靠安全性
符合IEC834-1要求
工作电源 AC220V，50HZ
功耗 ≤5W
安装方式 轨道式
