买产品是为了需求，选商家当然要选放心，济宁浩博的ZDB-250 智能型电机综合保护器有着多年的经营经验，全国凡在浩博购买ZDB-250 智能型电机综合保护器的客户无不对其称赞，有实力自然就诚信订购电话：18613687339，0537-2329989翟经理。

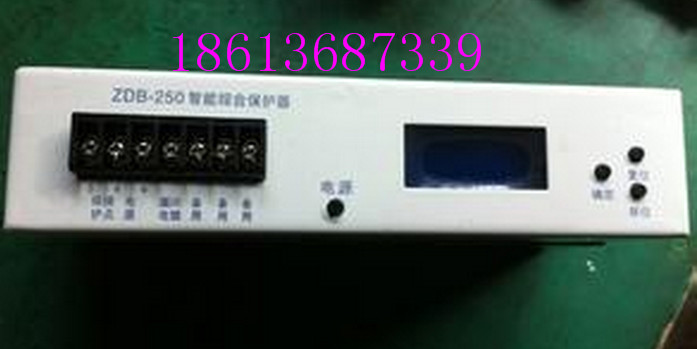

ZDB-250 智能型电机综合保护器JDB-250综合保护器是专门为煤矿井下380V、660V、1140V供电系统中隔爆型磁力启动器设计开发的综合保护装置，同时为满足国家对隔爆型磁力启动器真空化、数字化改造而专门设计的，可以完全取代原JDB或者ABD8型保护装置，使开关功能更加完善，动作值更加准确。 2.1正常工作条件2.1.1

周围空气温度

a）周围空气温度上限为 40℃，且24h内的平均值不超过 35℃；

b）周围空气温度下限为-5℃。

2.1.2

海拔

安装地点的海拔不超过2000m。

2.1.3

大气条件2.1.3.1

湿度

大气相对湿度在周围空气温度为 40℃时不超过50% ,在较低的温度下可以有较高的相对湿度,例如 20℃时达到90%。对由于温度变化产品表面上偶尔产生的凝露已采取特殊的本电机控制器还具备通讯功能4、工作条件1、海拔高度不超过2000米，周围环境压力为（0.8~1.1）×105Pa2、环境温度－5?С～ 40?С3、空气相对湿度不大于95％（ 25?С）4、在无强烈震动和冲击振动的环境5、含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽的环境中6、安装于各种型号电磁起动器隔爆腔内。

5、功能1、过载保护1.1、对起动器负荷侧出现的持续过载，实施反时限保护并报警。

1.2、对起动器负荷侧出现的断续过载，进行能量释放和积累运算，实施反时限保护并报警。

1.3、过载保护时，其特性应按表一的规定表一过载反时限特性表整定倍数标准动作时间起始条件1.05×Ie2h不动作冷态1.20×Ie5～20Min热态1.50×Ie60~180S热态6.00×Ie6~8S冷态其中Ie代表电磁起动器上整定的额定工作电流。

2、短路保护

对起动器负荷侧出现的短路故障，进行定时限速断保护。

3、主电路漏电闭锁保护主电路对地绝缘电阻降低到表二的动作值时，实现主电路漏电闭锁。当对地绝缘电阻上升到动作值约1.5倍时，应解除主电路漏电闭锁。表二单相对地漏电电阻值主电路额定电压（V）单相漏电闭锁动作值（KΩ）解锁值（KΩ）3807kΩ 20%1166022kΩ 20%33114040kΩ 20%634、低电压保护当电网电压降低到额定电压一定倍值时（可以整定，一般为0.600Ue）可靠保护。低电压保护动作延时时间可设为1秒、3秒、5秒或关闭。

5、过电压保护

当电网电压高于额定值一定倍值时（可以整定，一般为1.20Ue）可靠保护。

6、电网实时电流电压显示：显示当前电网电压及三相负载电流值，精度±5％。

7、断相与三相不平衡保护

可对三相负载的电流断相保护，可根据默认的不平衡系数值对三相负载进行相不平衡保护，动作时间可以整定。

8、故障原因记忆功能，有前20次故障分断原因详细记录。

9、电池模块

在有外接电源的情况下，装置会根据其内部锂电池的情况自动控制电池的充电，充满后会自动停止充电，以便在无系统电源的情况下进行保护设置和信息查询等，供电时间>60分钟。

10、具备模拟故障试验自检功能。

11、晶体分频计时功能。

12、本安参数（非通讯机型的不要求）485通讯输出电路为本质安全型，485A，B二根通讯信号线使用时无需电源就可独立工作自成回路，去接入检验合格的本安型分站内（配接时必须进行防爆联检）。

6、使用说明1、定值整定表三定值整定表序号定值名称整定范围整定参考说明1额定电流****A实际运行电流，不允许超过规定的最大电流值2短路电流****Ie一般整定为额定电流的8～11倍3不平衡动作****S关闭、5、10、15、20、25可选默认关闭4额定电压****V一般整定为380V、660V或1140V5欠压比值*.***Ue默认为0.6Ue，一般设定为额定电压的30％～70％6欠压延时****S1S、3秒、5秒、关闭等四项可选，默认为关闭7过压比值**.**Ue可任意整定，默认为额定电压1.25倍8过压延时****S1S、3秒、5秒、关闭等四项可选，默认为关闭9修改密码****出厂值为0000，未经主管同意请勿改动10通讯地址****此值仅对地面监控系统有效定值整定方法方法一：通过液晶操作进行整定方法二：通过485通信接口用笔记本电脑或掌上电脑进行整定；方法三：通过RS485通信接口经通讯管理机进行整定。

2、操作指南 1）上电显示Ia(A) ***Ib(B) ***Ic(A) ***U(V) ***R ***.*KF ***

注：R：999.9K表示闭锁电阻无限大复位后进入循环翻转显示测量值界面U代表当前系统电压。

7、操作菜单ZDB-250智能综合保护器的操作使用示意图见图1。图1综合保护器操作使用示意图 按“确定”按键进入一级菜单设置

故障试验

系统退出
