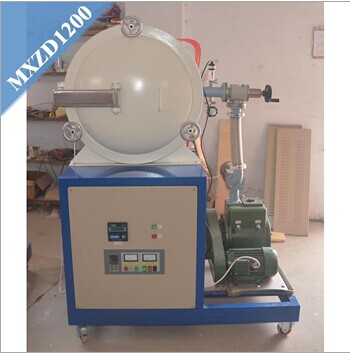

1300度真空电阻炉

1300度真空电阻炉

1300度真空电阻炉的发热体采用优质HRE电阻丝，耐火材料与隔热材料均采用陶瓷纤维制品，蓄热量小，与传统耐火砖电炉相比较，电能消耗仅为原来电炉的1/2；电炉重量大大减轻；升温速度更快，1小时内可升温到使用温度。（咨询电话 13816225085 杨程）

一、炉体部分规格：
1.常用温度： 1300℃
2.最高温度： 1400℃(报警报温度为1380℃)
3.炉膛有效尺寸：300*300*400mm（宽x高x深）

4. 产品外观尺寸：2200*1400*2000mm

5. 产品重量：1400KG

6. 加热元件：优质HRE 硅碳棒
7.加热介质：热辐射通过空气介质热传导；真空状态下，直接热辐射加热。
8.表面温度：双层水冷结构，表面温度≤50℃。

9.升温速率：0-20℃/min

10. 降温速率：同升温速率（自动控温）

11. 控温精度 ：±1℃
12. 功率 ： 12KW   三相   380V

13. 炉膛材料：真空吸滤成型陶瓷纤维

14. 优点：吸热量小 、升温快、节能省电。

15.炉壳：碳钢，外部静电喷塑，美观大方


二、温度控制系统规格：
1.温度控制: 触摸屏仪表  ，PID自动控制温度，数字显示（可编程度30段曲线；全自动升温、保温、降温）上限报警、偏差报警、程序运行结束自动停止、无需人值守

1. 2.   温控仪表线性电流输出，触发器移相触发反并联双向可控硅。
2. 3.   控温热电偶采用K分度热电偶
3. 4.   警报动作：
   a. 超温报警：炉内温度上升达到报警温度时，自动切断电源，报警提示灯亮。
   b. 断偶报警：热电偶开路，仪表报警并自动断电。

三、真空及水冷系统

1. 双层水冷碳钢真空罐体，前后半圆封头。炉门封头与腔体用20mm厚不锈钢法兰连接，内置硅胶圈密封，手轮锁紧。

2. 真空机组由前级泵、扩散泵组成。

3．扩散泵为200口径，抽速5000L/S ，极限真空10^-5Pa;双级旋片前级泵进气口径80mm，抽速70L/S.

4. 真空泵抽气口配置电磁压差阀，防止误操作或突然断电而导致真空泵油倒吸。

5. 真空罐体与真空泵用波纹管连接，手动挡板阀控制。

4. 另配置1个进气阀，1个放气阀。

5. 配置冷水机，对循环冷却水进行冷却。

6. 最高工作真空度：7x10^-3Pa (冷态). 高温工作真空度7x10^-2Pa.

四、 设备外观：

1. 侧开式炉门，铰链固定。开启方便。

2. 炉体与控制柜一体化设计，体积小，紧凑美观。

五、设备配件与维护：
1. 配件：防护手套1双；坩埚钳1把；坩埚1只；耐高温垫砖1块；

产品说明书1份；仪表说明书1份；保修证书1份。

2. 质保期1年

设备型号加热规格冷态真空热态真空最高温度使用温度功率电压加热元件测温元件ZD10-10100*100*1000.0067 Pa0.067 Pa1000℃900℃1 KW单相220V电阻丝K型ZD10-20200*150*1500.0067 Pa0.067 Pa1000℃900℃3 KW单相220V电阻丝K型ZD10-30300*200*2000.0067 Pa0.067 Pa1000℃900℃4 KW单相220V电阻丝K型ZD10-40400*300*3000.0067 Pa0.067 Pa1000℃900℃9 KW三相380V电阻丝K型ZD10-50500*400*4000.0067 Pa0.067 Pa1000℃900℃15 KW三相380V电阻丝K型设备型号加热规格冷态真空热态真空最高温度使用温度功率电压加热元件测温元件ZD12-10100*100*1000.0067 Pa0.067 Pa1200℃1100℃1 KW单相220V电阻丝K型ZD12-20200*150*1500.0067 Pa0.067 Pa1200℃1100℃3 KW单相220V电阻丝K型ZD12-30300*200*2000.0067 Pa0.067 Pa1200℃1100℃4 KW单相220V电阻丝K型ZD12-40400*300*3000.0067 Pa0.067 Pa1200℃1100℃9 KW三相380V电阻丝K型ZD12-50500*400*4000.0067 Pa0.067 Pa1200℃1100℃15 KW三相380V电阻丝K型设备型号加热规格冷态真空热态真空最高温度使用温度功率电压加热元件测温元件ZD14-10100*100*1000.0067 Pa0.067 Pa1400℃1300℃2 KW单相220V硅碳棒S型ZD14-20200*150*1500.0067 Pa0.067 Pa1400℃1300℃4 KW单相220V硅碳棒S型ZD14-30300*200*2000.0067 Pa0.067 Pa1400℃1300℃7 KW单相220V硅碳棒S型ZD14-40400*300*3000.0067 Pa0.067 Pa1400℃1300℃12 KW三相380V硅碳棒S型ZD14-50500*400*4000.0067 Pa0.067 Pa1400℃1300℃18 KW三相380V硅碳棒S型ZD14-60600*600*6000.0067 Pa0.067 Pa1400℃1300℃40 KW三相380V硅碳棒S型ZD14-80800*800*8000.0067 Pa0.067 Pa1400℃1300℃60 KW三相380V硅碳棒S型ZD14-90900*900*9000.0067 Pa0.067 Pa1400℃1300℃80 KW三相380V硅碳棒S型设备型号加热规格冷态真空热态真空最高温度使用温度功率电压加热元件测温元件ZD17-10100*100*1000.0067 Pa0.067 Pa1700℃1600℃1 KW单相220V硅钼棒B型ZD17-20200*150*1500.0067 Pa0.067 Pa1700℃1600℃4 KW单相220V硅钼棒B型ZD17-30300*200*2000.0067 Pa0.067 Pa1700℃1600℃7 KW单相220V硅钼棒B型ZD17-40400*300*3000.0067 Pa0.067 Pa1700℃1600℃16 KW两相380V硅钼棒B型ZD17-50500*400*4000.0067 Pa0.067 Pa1700℃1600℃25 KW三相380V硅钼棒B型ZD17-60600*600*6000.0067 Pa0.067 Pa1700℃1600℃50 KW三相380V硅钼棒B型ZD17-80800*800*8000.0067 Pa0.067 Pa1700℃1600℃90 KW三相380V硅钼棒B型ZD17-90900*900*9000.0067 Pa0.067 Pa1700℃1600℃120 KW三相380V硅钼棒B型
