供应绝缘配线槽(1.7M)

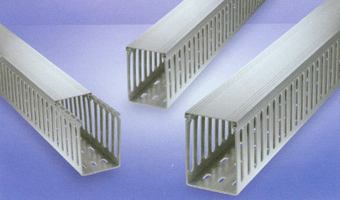

绝  缘  配  线  槽  (1.7  M)                    Plastic  Wiring  Ducts  (1.7  M)
材                质:采用最高等级无铅耐冲击硬质PVC料制成,UL及RoHS符合,绝缘性好,不自燃.构                造:由底槽和盖组成,低槽两侧设有出线孔.载重力高,拆装性能佳.使用方法:先将底槽固定于机板上,然后将所有要配的线装入槽内,再将盖子盖上即可.用                途:可使繁复的配线变得容易且整齐美观,如遇增加线路或修护时,把盖子打开即可进行工作.出线孔L型(8mm及10mm)


适用于一般较大之电线配线用(如高压盘、动力盘),并配合端子盘间距18mm或20mm使用.出线孔M型(6mm)

适用于一般自动控制盘、机械控制盘,并配合端子盘间距12mm或16mm使用.出线孔S型(4.2mm及5mm)

适用于较细之控制线及出现较多之配线用,并配合端子盘间距10mm使用.一般底槽固定孔(w:60mm以下)大型底槽固定孔(w:65mm以上)系列(  高)mm  编号  宽x高(mm)  容限量换算  标准长度(M)
L型出线孔(8及10mm)  M型出线孔(6mm)  S型出线孔(4.2及5mm)
25  1525L  -  1525S  15*25  5-12  pcs  条    1.7
2525L  -  2525S  25*25  10-20  pcs  条
5025L  -  -  50*25  20-  25  pcs  条
32  3232L  -  3232S  32*32  20-  25  pcs  条
45  2545L  2545M  2545S  25*45  20-  25  pcs  条
3245L  3245M  3245S  32*45  35-  40  pcs  条
4545L  4545M  4545S  45*45  60-  70  pcs  条
6545L  6545M  6545S  65*45  110-120pcs  条
50  5050L  -  -  50*50  80-90  pcs  条
7550L  -  -  75*50  180-200pcs  条
10050L  -  -  100*50  200-250pcs  条
60  6060L  -  6060S  60*60  140-160pcs  条
10060L  -  -  100*60  220-260pcs  条
65  2565L  -  2565S  25*65  40-60  pcs  条
3265L  -  3265S  32*65  60-75  pcs  条
4565L  -  4565S  45*65  100-115pcs  条
5565L  -  -  55*65  110-120pcs  条
6565L  -  6565S  65*65  180-200pcs  条
7565L  -  -  75*65  200-220pcs  条
75  7575L  -  -  75*75  220-240pcs  条
10075L  -  -  100*75  260-310pcs  条
15075L  -  -  150*75  335-500pcs  条
80  2580L  -  2580S  25*80  100-120pcs  条
3280L  -  3280S  32*80  110-125pcs  条
4080L  -  4080S  40*80  120-135pcs  条
6080L  -  6080S  60*80  180-210pcs  条
8080L  -  8080S  80*80  260-280pcs  条
10080L  -  10080S  100*80  320-350pcs  条
100  35100L  35100M  -  35*100  180-200pcs  条
48100L  48100M  -  48*100  190-240pcs  条
55100L  55100M  -  55*100  200-250pcs  条
70100L  70100M  -  70*100  250-300pcs  条
100100L  100100M  -  100*100  300-400pcs  条
150100L  -  -  150*100  500-800pcs  条
