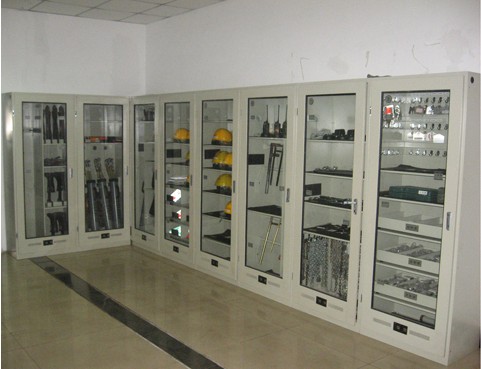

通用电力安全工具柜
智能型接地短路故障指示器 (四合一型)
1. 概述
架空系列接地短路故障指示器安装在6－35KV输配电线路上，用于指示故障电流流通的装置。这种新型的故障指示器，不仅能检测线路上出现的短路故障和接地故障，还能通过自己的判断来选择翻牌或发光的方式报警。故障如果发生在晚上，它就选择发光报警；故障如果发生在白天，它就选择翻牌报警。线路发生故障，巡线人员可借助指示器的红色报警显示迅速确定故障区段并找出故障点，极大地提高了工作效率、缩短停电时间，有效地提高了供电的可靠性。
2. 动作原理
接地检测原理：采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。
短路检测原理：根据短路现象；在短路瞬间电流正突变、保护动作停电作为动作依据。
3. 性能特点
故障指示：正常运行时，窗口为白色显示；发生短路、接地故障时，白天窗口为红色显示晚间窗口为发光显示。
在线运行：直接安装在架空线路上，免维护。
显示方式：自动判断，白天翻牌报警，晚上发光报警，提高效率。
抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动，尤其是电缆分布电容旁路的影响。
自动复位：指示器动作翻牌后，按设定时间自动复位。
带电装卸：带电装卸极其简单，不影响线路运行。
4. 技术参数
短路动作电流 ：≥280A(误差±10%，可根据需求调整)
接地动作电流：≥50A(误差±10%)
适用电压等级： 6-35KV（≥35KV需要定做）
短路动作响应时间 ：0.01s≤T≤3S
工作环境范围： -40℃—+85℃
故障显示方式： 白天翻牌 晚上闪光
适用截面：16-400mm2
工作电源 ：高性能进口锂电池
使用寿命: 8年以上
自动复位时间： 12小时（可选，用户可在订货时确认）
动作次数：≥5000次
重量：420g
定货须知:
##◆ 用户方提供电压等级。
##◆ 所有10KV线路加分支的长度。
##◆ 要求指示器复位时间。
##◆ 使用线的类型（裸线、电缆等）。
