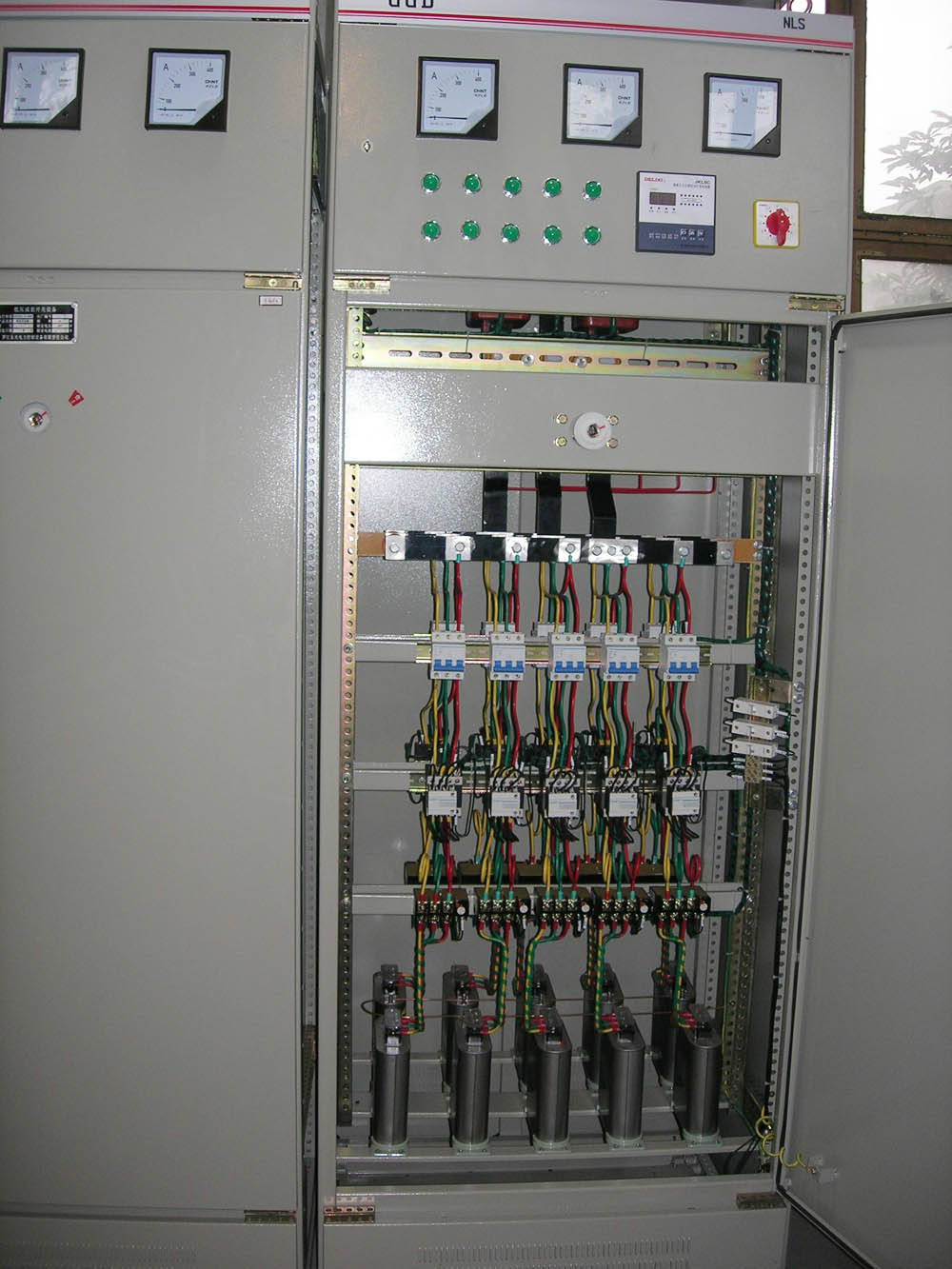

浙江长联电气GGJ无功补偿开关柜

一、产品 概述

在工农业生产中，存在着大量的无功设备，这些无功设备会降低电力系统的电压，增大电力损耗，进而影响电能质量。因此相应无功补偿装置应运而生，南京康卓环境科技有限公司针对低压无功补偿专门生产GGJ低压无功补偿柜。我公司生产的GGJ低压无功补偿柜符合IEC439-1《低压成套开关设备和控制设备》，GB7251.1-2005《低压成套开关设备和控制设备》、GB/T15576-2008《低压成套无功功率补偿装置》相关标准要求。同时我公司生产的低压成套设备获国家3C认证。

二、产品特点

1、 技术成熟

随着技术的发展，无功补偿技术逐渐成熟，我公司利用较为成熟的无功补偿技术作为无功补偿柜的电气原理图。

2、GGJ柜内元器件选用国内外比较知名的品牌

隔离开关选用正泰、施耐德、ABB等公司的产品、切换电容接触器选用电容专用型、电力电容选用正泰、ABB、西门子、施耐德、、Epcos等。无功补偿器选用国内外著名品牌的产品系列，如施耐德NR6、NR12系列、ABB的RVT-6、RVT-12、RVC-6、RVC-8、RVC-12系列、爱普科斯的BR6000系列、国内的上海安科瑞的ARC-6/J(R)、ARC-8/J(R)、ARC-10/J(R)、ARC-12/J(R)；苏州无线电六厂PDKII 无功补偿综合测控仪、JKL21AIII、JKL21AII、JKLD21II、JKG-6、JKG-8、JKG-10等。

3、整个柜体构架采用厚度为2.5mm的冷弯型钢局部焊接组装而成，柜体用厚度为1.5mm的冷轧钢板冲压焊接而成。以此来保证柜子的精度和质量。

4、功能齐全

具有手动和自动两种投切运行方式。保护功能齐全：过压、过载、欠压、欠流、短路等功能。

5、散热良好

电力电容在运行时产生大量的热量，因此我们的控制柜特别注重散热。

6、响应迅速，补偿效果好，工作可靠。

7、接地保护完整

柜体下部设有主接地螺钉并标有接地标志，门与柜体采用黄绿双色线连接，整个低压开关柜构成完整的接地保护电路。

8、吊装方便，柜顶四角装有吊环。柜顶在必要时可进行拆除。

9、外观整洁

柜体表面采用环氧粉末静电喷涂，有利于防腐，切外观给人感觉舒服，内部结构件采用镀锌工艺。

10、装配精良

我公司有一批专业的装配工人。熟练、技能扎实。

三、技术参数

电气数据：

额定电压：380VAC 3~;额定绝缘电压：660VAC 3~;

额定频率：50HZ或60HZ;

补偿方式：三相补偿和单相补偿相结合。

补偿容量：420kvar~60kvar。

补偿方式：循环投切，编码投切，模糊控制自动投切。

最快响应时间：≤20ms；

柜体高度：2000mm、 2200mm；

宽度：600、800、1000、1200mm；

厚度：600、800、1000mm；

防护等级：IP30。

四、产品适用场合

主要应用领域：广泛运用在变电站、工厂、工矿企业、大型电厂、石油、化工企业、大型钢厂、高层建筑动力中心、无功补偿等场合。

五、安装和调试

安装：

1、首先确认GGJ低压无功补偿控制柜的安装地点无爆炸性、腐蚀性气体或尘埃；在看安装基础是否平整，槽钢安放是否平整、稳当，主母线连接好时，在上并柜螺栓，并同基础槽钢点焊牢固。

2、确认GGJ低压无功补偿控制柜的安装地点无剧烈震动，安装时要预留维修通道；应确认离墙面留足够的安全距离。

3、确认环境温度在-5℃-40℃，在常温下相对湿度不超过90%，无凝露；如果环境温湿度超过此要求，需要特殊设计的开关控制柜。或采取一定的措施后才能使用。

4、供电电压在-10%-+10%之间

5、海拔高度不超过2000米。

调试：

调试前准备工作：确认控制柜安装是否就位；确认柜面的表面是否有损伤，是否影响绝缘；确认柜内是否干燥、整洁；确认柜内接线是否松动、脱落现象；柜内是否有多余的线头或异物（如扳手、电焊条、小的铜排）；检查每个螺栓是否松动、碰撞现象；手动测试机械联锁是否可靠、准确；检查开关的整定电流、仪表的刻度、互感器的配电和极性是否符合现场要求；电气元件的操作机构应灵活、轻便无卡阻现象；主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。

柜子控制电源上电，试验各控制回路是否工作正常，仪表的显示是否正确。手动投切电容器，看控制回路的接触器是否接触良好、动作可靠、准确与否。智能无功补偿器的调试按照无功补偿器的说明书，一步步的设定，最后一些参数的设置要根据业主的要求进行设置。最后通电试验看有关参数实验是否正确合理。

六、订货须知

1、需提供无功补偿的容量；

2、无功控制的方式：智能控制、还是手动控制；

3、柜内电器元件的品牌要求、是否需要加装电抗器；

4、柜子的尺寸，

5、填写订货规范书，或者以技术协议的方式。

七、 维护保养

产品自售出起一个月包退三个月包换一年内免费保修，终身维修服务 在使用过程中如需技术帮助，公司设立了营销服务的专业客服，免费为用户提供售前、售中、售后的技术咨询和安装调试指导，解决用户提出的问题。欢迎报价！
