一、概述
ZGS系列山西箱式变压器用于6KV和10KV环网供电，双电源供电或终端供电系统中，作为高压配电计量，补偿控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四位负荷开关，二工位负荷开关，后备保护熔断器及插入式熔断器；低压侧按用户要求装配控制电器，配电电器，补偿装置及电能计量装置等。
ZGS系列山西箱式变压器可用于室内，又可用于室外，广泛用于工业园区、居民小区、商业中心、及高层建筑等各种场所。
二、山西箱式变压器产品型号含义
ZGS1-2-3/4-5
Z：组合式
G：共箱
S：S 三相 D单相
1：性能水平代号（9 11）
2：H 环网型 Z 终端型
3：额定容量KVA
4：电压等级KV
5：特殊使用环境代号
三、山西箱式变压器结构特点

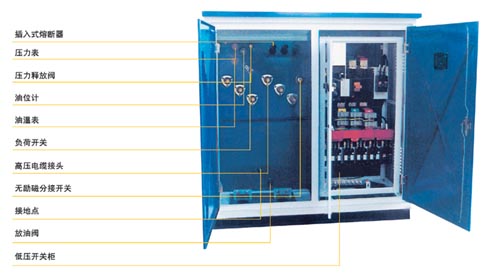

箱式变压器厂家美式箱变结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油位计、放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片，变压器绕组和铁芯、高压负荷开关及保护用熔断都在注油箱中。
四、山西箱式变压器使用条件
1、海拔高度1000m（超过此范围另行设计）
2、风压：不大于70Pa（相当于35m/s）
3、湿度：日平均不大于95%，月平均不大于90%
4、环境温度：最高气温+40C°；最低气温-45C°
5、防震水平：水平加速度0.4m/2s；垂直加速度0.15m/2s
6、地震烈度：8度
7、安装地点倾斜度：不大于3度
8、安装环境：周围空气应不受腐蚀性、可燃性气体及水蒸气等明显污染，无剧烈震动。
五、山西箱式变压器技术性能
额定电压：10/0.4KV
最高工作电压：12KV
额定容量：125~1000KVA
一分钟工频耐压：35KV
雷电冲击耐压：75KV
短时耐受电流：12KA/2S 16KA/1S
高压后备限流熔断器速断容量：50KA
无载调压：10KV/2*2.5
环境温度：-45~40C°
允许温升：65C°
六、山西箱式变压器性能特点
1、体积小、结构紧凑，仅为国内同容量箱变的1/3左右；
2、全密封、全绝缘，无需绝缘距离，可靠的保证人身安全；
3、即可用于环网，又可用于终端，转换十分方便，提高了供电可靠性；
4、损耗小，低于国内S9型变压器损耗；
5、电缆接头可操作200负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点；
6、采用双熔丝保护，降低了运行成本。插入式熔丝为双敏熔丝（温度、电流）；
7、采用了 三角/星O接法及三相五柱式结构，优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性好。
