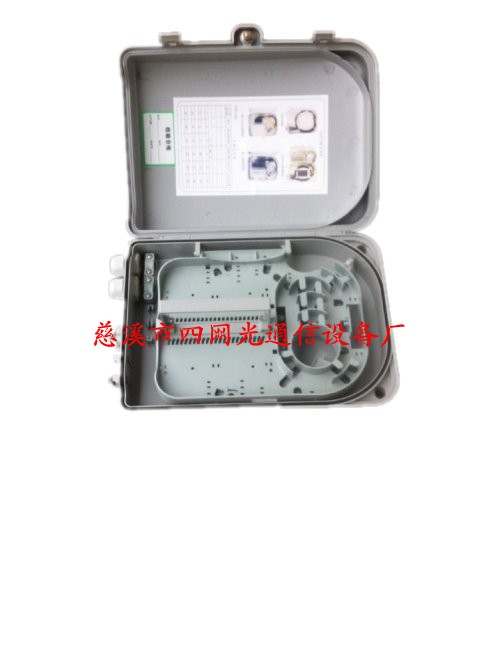

12芯光纤分纤盒

12芯光纤分纤盒。12芯光纤盒。12芯分纤盒。厂家

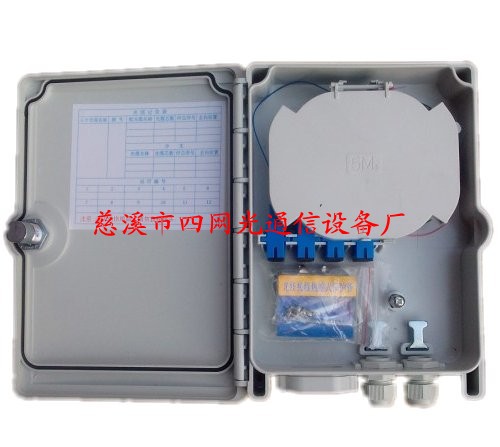

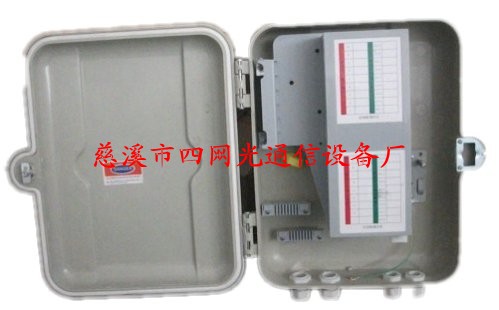

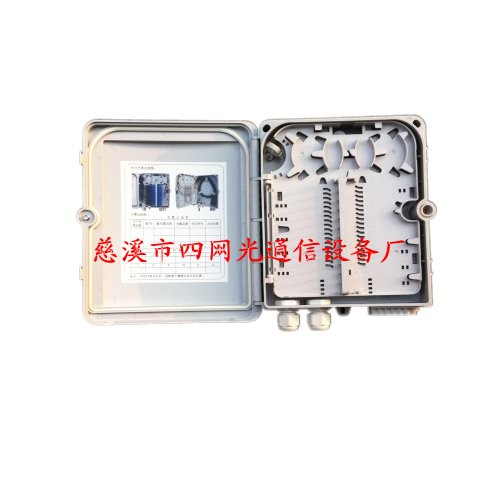

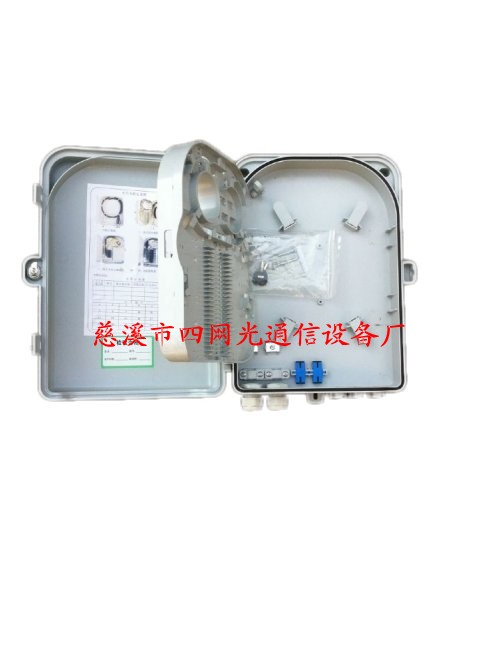

光纤分线盒介绍

产品名称	产品型号	产品材质	产品品牌
光纤分线盒	SW-08型	PC/SMC	四网
光纤入户盒	SW-12型	PC/SMC	四网
光纤分纤盒	SW-16型	PC/SMC	四网
光纤接线盒	SW-24型	PC/SMC	四网
光纤接续盒	SW-32型	PC/SMC	四网
光缆分线盒	SW-48型	PC/SMC	四网





8芯光纤分线盒  12芯光纤分线盒  16芯光纤分线盒  24芯光纤分线盒

32芯光纤分线盒  48芯光纤分纤盒

8芯光纤分纤盒  12芯光纤分纤盒  16芯光纤分纤盒  24芯光纤分纤盒

32芯光纤分纤盒  48芯光纤分纤盒

8芯光纤入户盒  12芯光纤入户盒  16芯光纤入户盒  24芯光纤入户盒

32芯光纤入户盒  48芯光纤入户盒

8芯光纤接线盒  12芯光纤接线盒  16芯光纤接线盒  24芯光纤接线盒

32芯光纤接线盒  48芯光纤接线盒

8芯光纤接续盒  12芯光纤接续盒  16芯光纤接续盒  24芯光纤接续盒

32芯光纤接续盒  48芯光纤接续盒

8芯光缆分线盒  12芯光缆分线盒  16芯光缆分线盒  24芯光缆分线盒

32芯光缆分线盒  48芯光缆分线盒

8芯光缆分纤盒  12芯光缆分纤盒  16芯光缆分纤盒  24芯光缆分纤盒

32芯光缆分纤盒  48芯光缆分纤盒

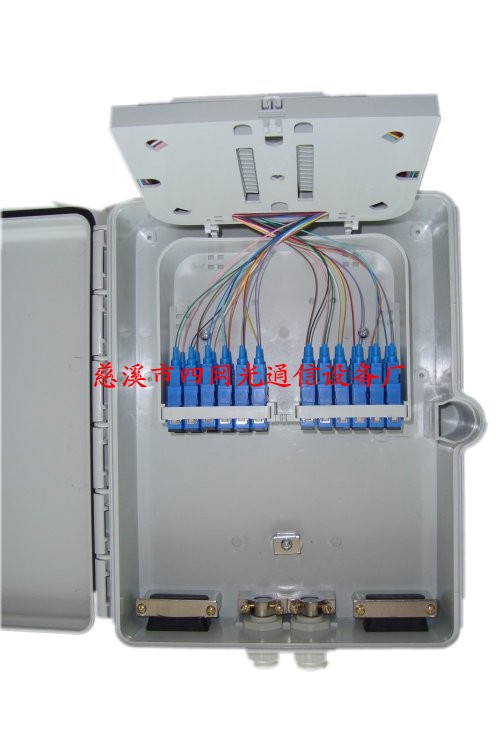

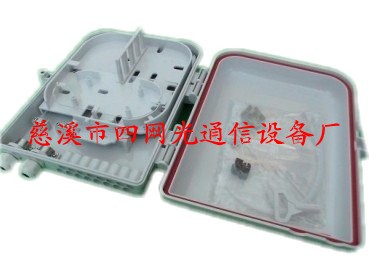

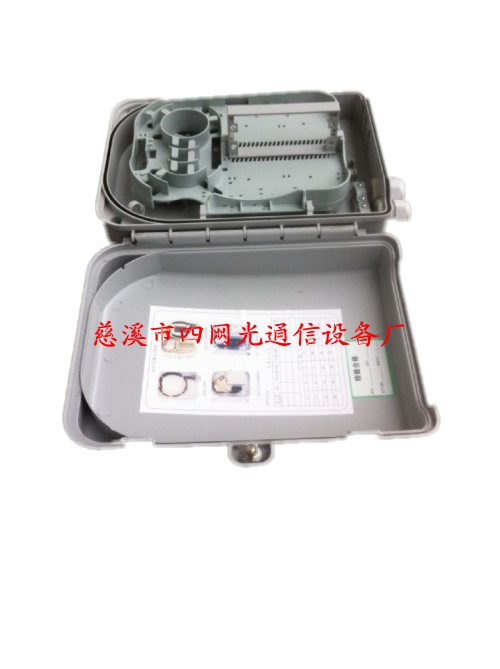

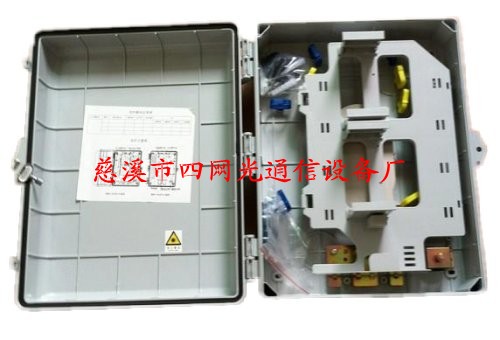

是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。
二、特点
 适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。
 模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
 分路器模块端口倾斜15°设计，走线路由顺畅。
 系列化插片可积木化组合，扩容方便，投资节省。
 皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
 工厂化皮线尾纤，实现高质量低成本快速部署。
配线光缆熔接
a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；
b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；
c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；
f.进行光缆加强芯接地，将接地线从光缆入口引出接地；
g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

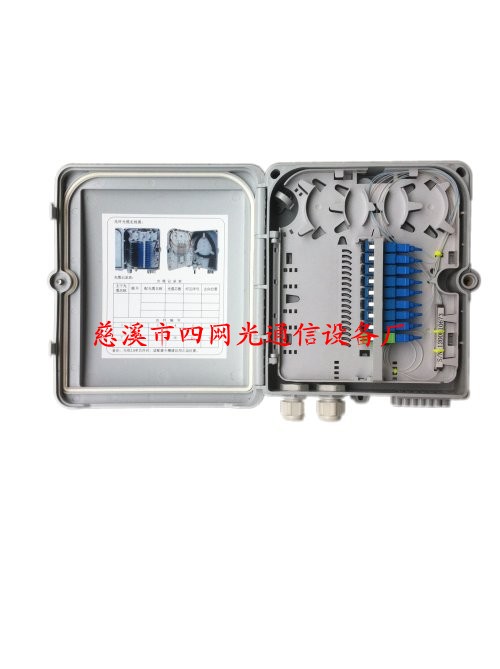

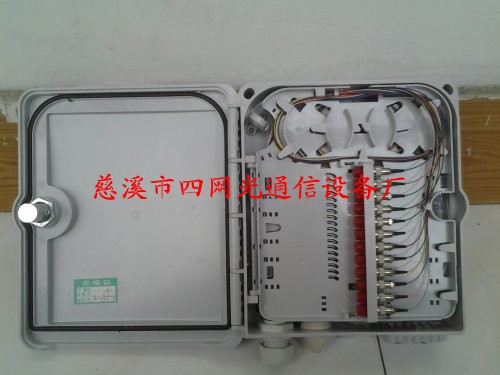

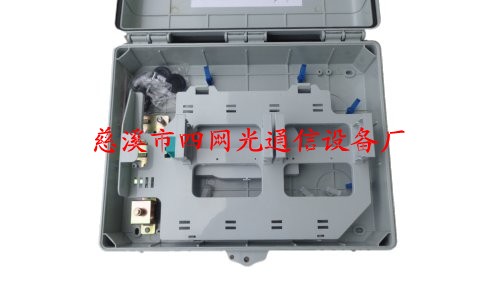

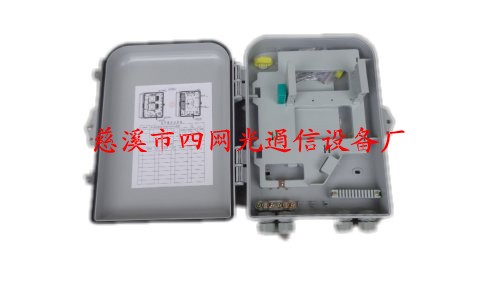

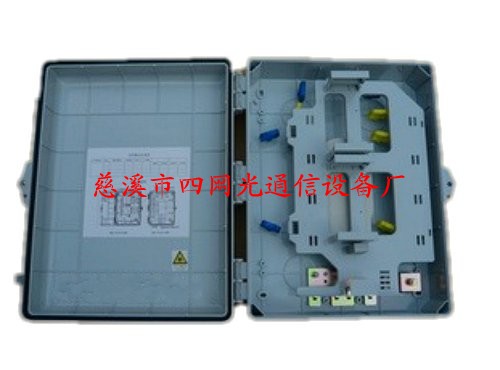

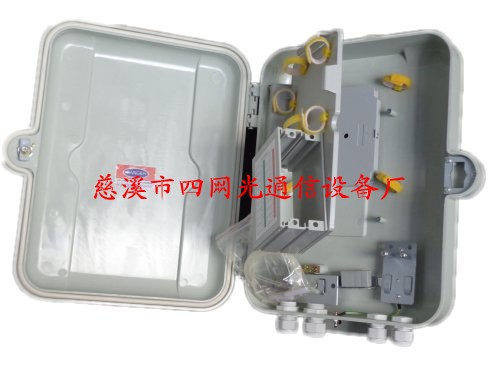

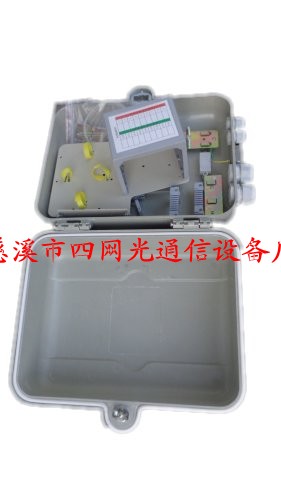

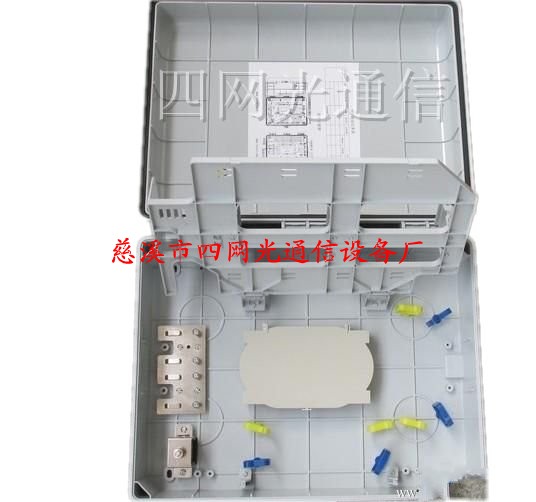

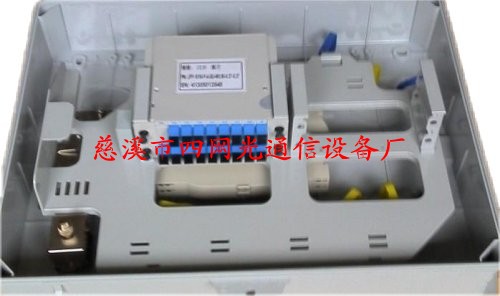

一 产品简介:
TX-1分32分纤箱，适用遇FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，最大能容纳安装36芯皮线光缆，具有防紫外线 冲击 防水等功能，有2根光缆人口和2根光缆出口，可壁挂和抱杆安装。
箍式条件下使用.
二 特点及结构说明:
1:箱体采用PC/ABS合径材料制作,使用寿命达到20年以上.
2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.
3:光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.
三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)
1:工作环境温度:-40°C~+60°C
2:环境湿度:：≤95%（+40°C ）
3: 大气压力：70Kpa~106Kpa
4:光缆进入数量:1X2根(下进缆)
5:皮纤进入数量:1X2根(下进纤)
6:箱门开启角度:180°
7:适配器可选SC\FC\LC
8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。
9:绝缘电阻:≥2X1000MΩ/500V
10:外型尺寸: 尺寸：380*300*100（mm)
11：重：5.5KG

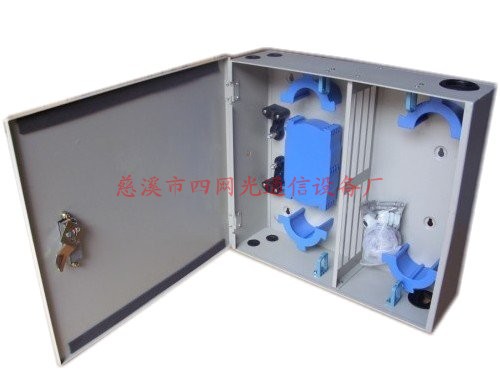

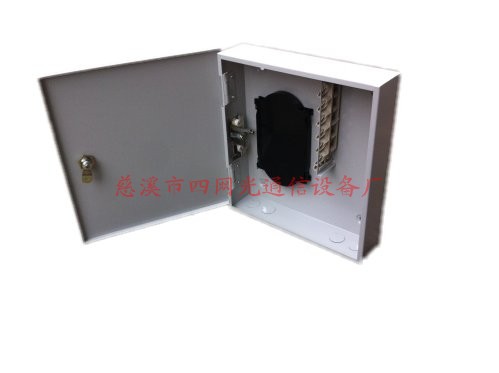

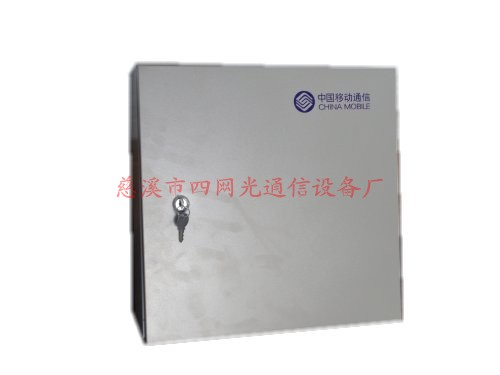

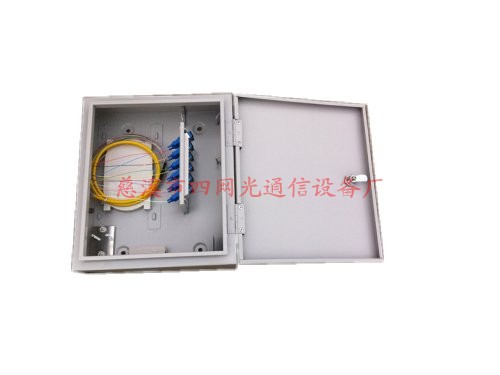

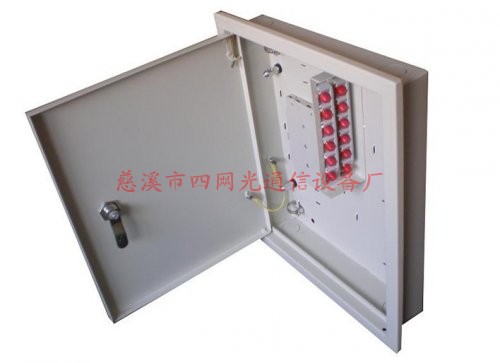

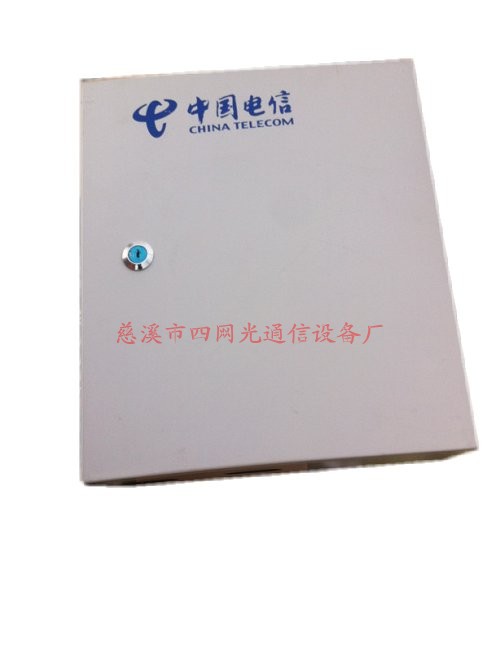

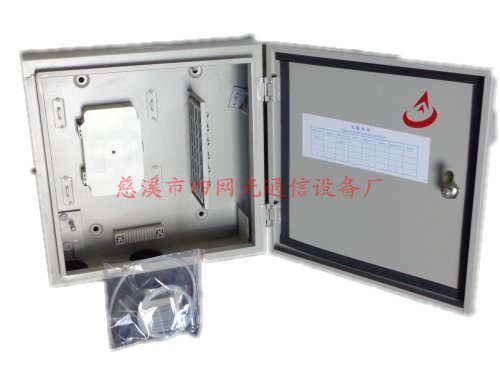

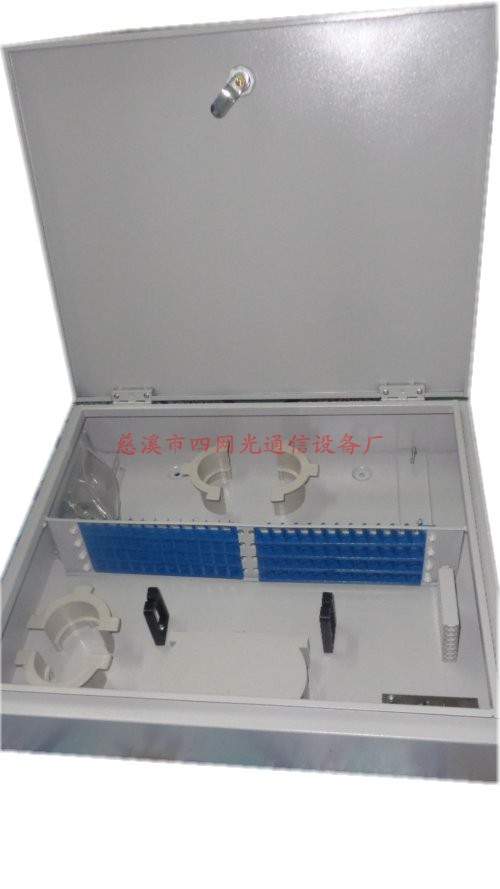

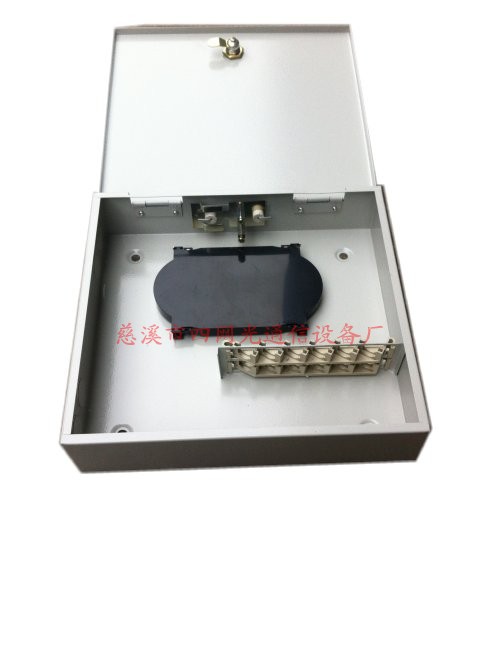

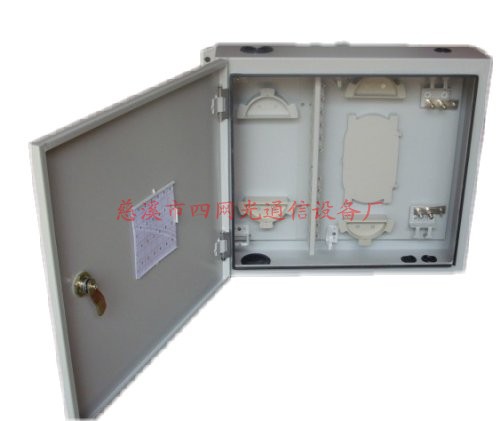

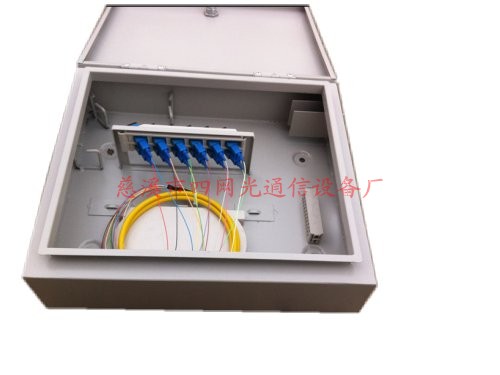

光纤分线箱介绍

产品名称	产品型号	产品尺寸	板材
光纤分线箱	SW12型	385*340*60	冷轧板/SMC/合金料
光纤分线箱	SW-24型	380*340*60	冷轧板/SMC/合金料
光纤分线箱	SW-48型	430*340*100	冷轧板/SMC/合金料
光纤分线箱	SW-72型	450*350*120	冷轧板/SMC/合金料
光纤分线箱	SW-96型	520*420*150	冷轧板/SMC/合金料
板材厚度均为1.2







12芯光纤配线箱，24芯光纤配线箱，48芯光纤配线箱，72芯光纤配线箱

12芯光纤分纤箱，24芯光纤分纤箱，48芯光纤分纤箱，72芯光纤分纤箱

12芯光纤分线箱，24芯光纤分线箱，48芯光纤分线箱，72芯光纤分线箱

12芯光纤入户箱，24芯光纤入户箱，48芯光纤入户箱，72芯光纤入户箱

12芯光纤信息箱，24芯光纤信息箱，48芯光纤信息箱，72芯光纤信息箱

12芯光纤楼道箱，24芯光纤楼道箱，48芯光纤楼道箱，72芯光纤楼道箱

12芯光缆分线箱，24芯光缆分线箱，48芯光缆分线箱，72芯光缆分线箱

96芯光纤配线箱，96芯光纤分线箱，96芯光纤分纤箱，96芯光纤信息箱





1室内型箱体采用电板材料，表面经静电喷塑处理，室外型箱体采用德国进口箱体（防护等级1P66),一流的工艺水准；
2可提供需12、24、48、72个光终端点，并可实现光缆的直通和盘储；
3接续模块可抽出到箱体外操作，简单，方便；
4卡接式安装FC、SC两种适配器；
5确保光纤处于任何位置时，曲率半径大于40mm;
6有可靠的光缆固定、开剥、接地保护装置；
7可挂墙或挂杆安装。主要技术指标：工作环境：光纤配线箱不适合露天使用，如需使用，应采取保护措施环境温度：-40℃~ +60℃ 相对湿度：≤95％（+40℃）大气压力：70kPa～106kPa 工作波长：850nm 1310nm 1550nm 光纤连接器损耗（含插入、互换、重复）：≤0.5dB 光纤连接器回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB 光纤连接器插拔寿命：＞1000次绝缘电阻：＞2x104ΜΩ（测试电压为500VDC）抗电强度：＞3000VDC/1min不击穿、无飞弧. 华杰通信经营产品如下: FTTH光纤到户系列: 光纤快速连接器、冷接子、PLC光分路器盒、光纤桌面盒、光纤面板、皮线光缆、光纤楼道箱、光缆分线箱、光缆开剥器等 ODF光纤配线系列：光纤配线架、光缆交接箱、ODF箱、光纤分纤盒，一体化托盘、束状.带状尾纤、光纤跳线、熔接盘、光纤适配器等箱体附件系列：法兰卡条，十二位卡条，储纤筒，三叶绕线环，四叶绕线环，绕线盘，理线环，光缆固定柱，光缆固定座等。





多媒体信息箱 布线箱、多媒体布线箱、布线箱、信息布线箱、家居布线箱、综合布线箱、智能箱、家居信息箱、家居箱、弱电布线箱、信息接入箱、信息箱、配电箱 、多媒体配线箱、配线箱、接入箱。并为国内许多大型IT企业提供多媒体信息箱、多媒体布线箱、 弱电箱、多媒体箱、配线箱、布线箱、信息配线箱、家居布线箱、综合布线箱、智能箱、家居信息箱、 家居箱、弱电布线箱、信息接入箱、信息箱、配电箱、多媒体配线箱信息箱、多媒体布线箱、弱电箱、多媒体箱、配线箱、布线箱、信息配线箱、 家居布线箱、综合布线箱、智能箱、家居信息箱、家居箱、弱电布线箱、信息接入箱、信息箱、配电箱 、多媒体配线箱、配线箱、接入箱。　尺寸： 400mmX300mm X120mm
最大容量：4U标准配置：光纤固定夹，光纤熔接盘，2位多功能插排（AC220V），ONU安装支架，真正实现FTTH(光纤到户)。箱体说明： 塑料面板，金属底壳，可选用所有FD系列模块。 面板材质： ABS塑料。 箱体材质： 1.0mm或0.8mm优质冷轧钢板，表面白色或灰色

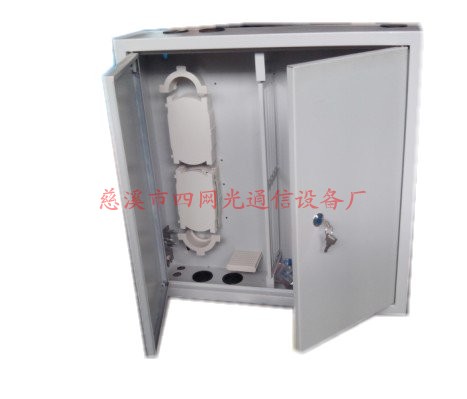

三网合一光纤分线箱介绍

产品名称	型号	尺寸	板材
三网合一光纤分线箱	SW-120型	600*600*120	冷轧板
三网合一光纤分线箱	SW-120型	600*800*120	冷轧板
三网合一光纤分线箱	SW-150型	600*800*150	冷轧板
三网合一光纤分线箱	SW-180型	750*850*180	冷轧板
板材厚度均为1.2





三网合一光纤配线箱，三网合一光纤分线箱，三网合一光纤分纤箱，三网合一光纤楼道箱，三网合一光分路器箱，三网合一配线箱，三网合一光纤箱，三网合一分线箱，三网合一分纤箱，三网合一楼道箱
