12芯ODF箱

12芯ODF箱，12芯ODF箱，12芯ODF箱，厂家直销

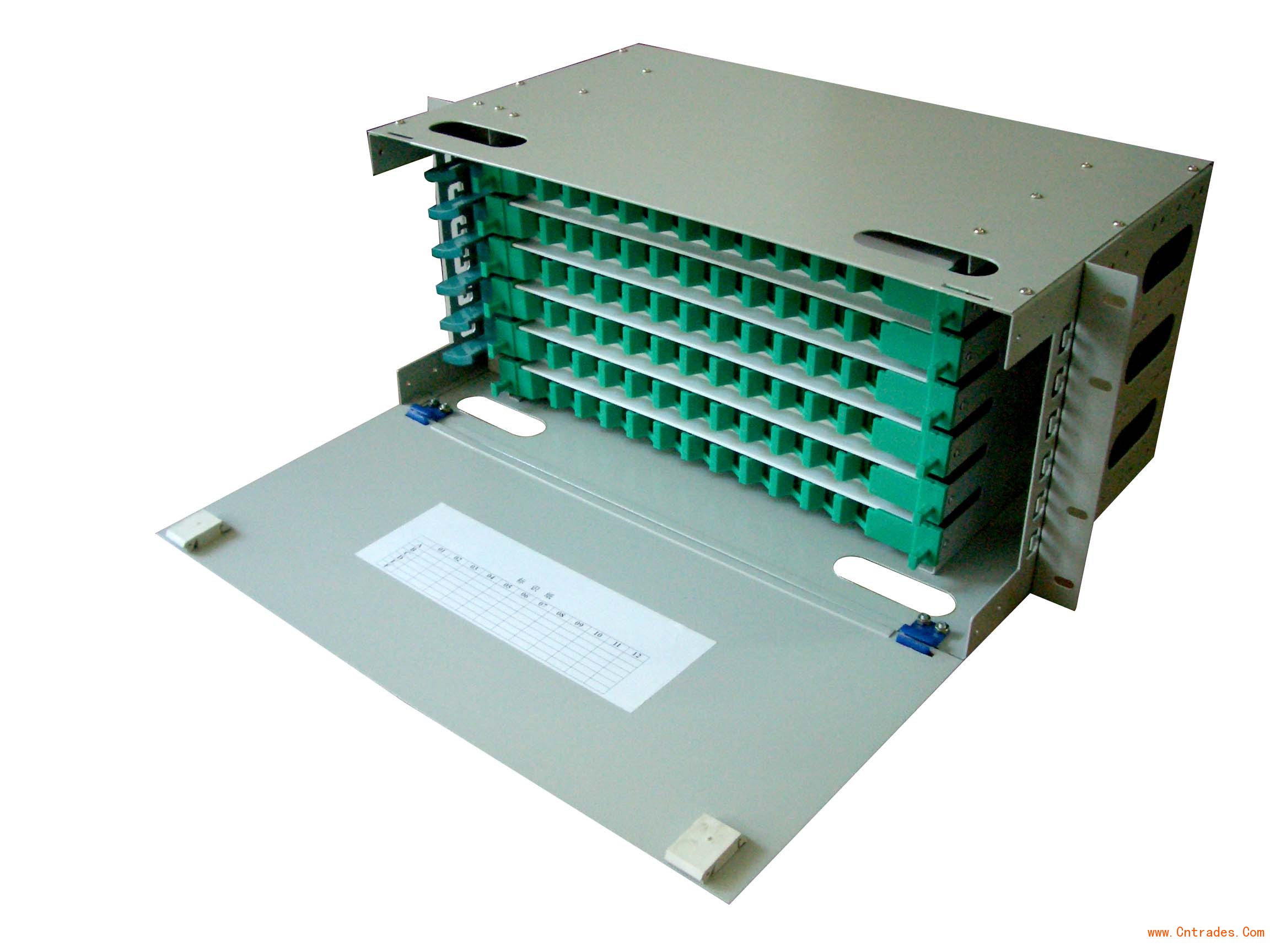

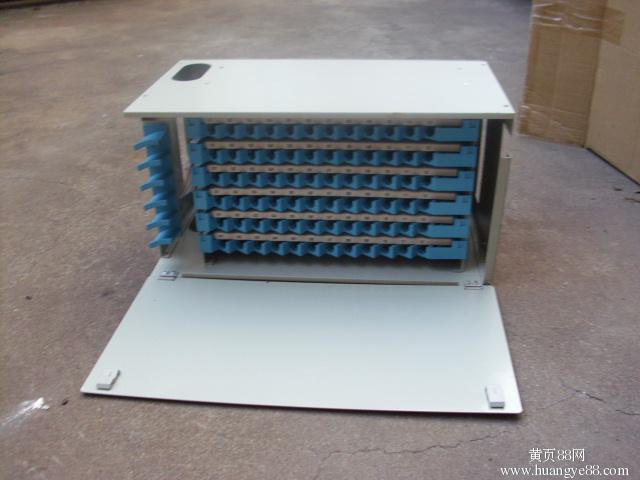

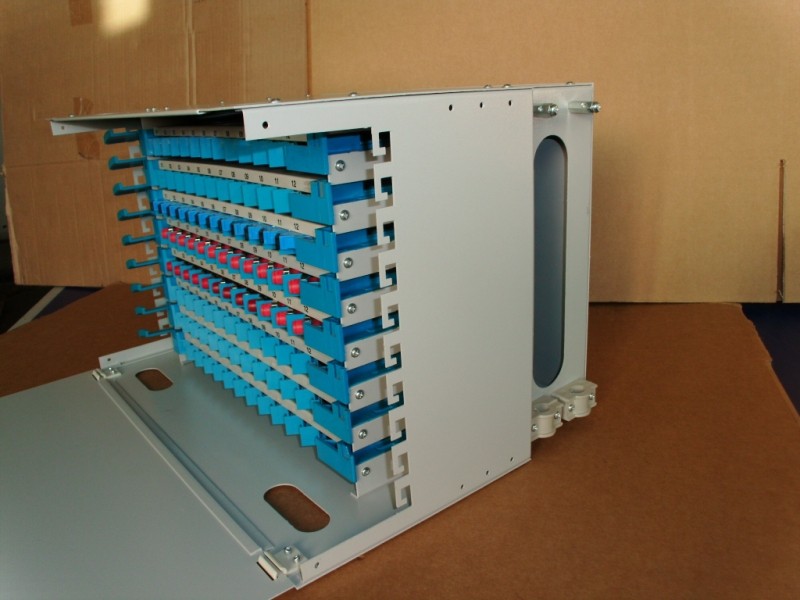

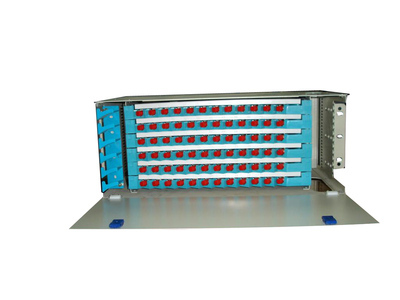

ODF箱介绍

12芯ODF箱：【 50 ×430×300高、宽、深】

24芯ODF箱：【 70 ×430×300高、宽、深】
48芯ODF箱：【 140×430×300高、宽、深】
72芯ODF箱：【 200×430×300高、宽、深】
96芯ODF箱：【 255×430×300高、宽、深】

12芯ODF箱，12芯ODF框，12芯ODF架，12芯ODF单元箱

24芯ODF箱，24芯ODF框，24芯ODF架，24芯ODF单元箱

48芯ODF箱，48芯ODF框，48芯ODF架，48芯ODF单元箱

72芯ODF箱，72芯ODF框，72芯ODF架，72芯ODF单元箱

96芯ODF箱，96芯ODF框，96芯ODF架，96芯ODF单元箱

144芯ODF箱，144芯ODF框，144芯ODF架，144芯ODF单元箱

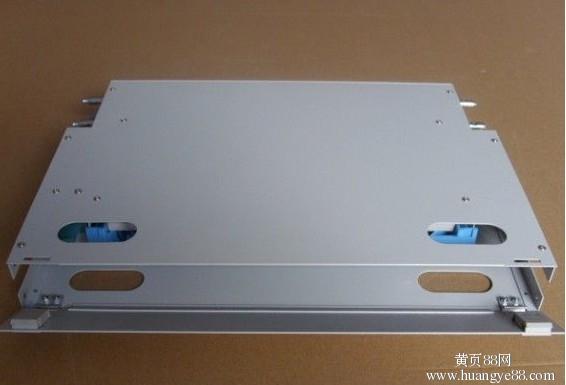

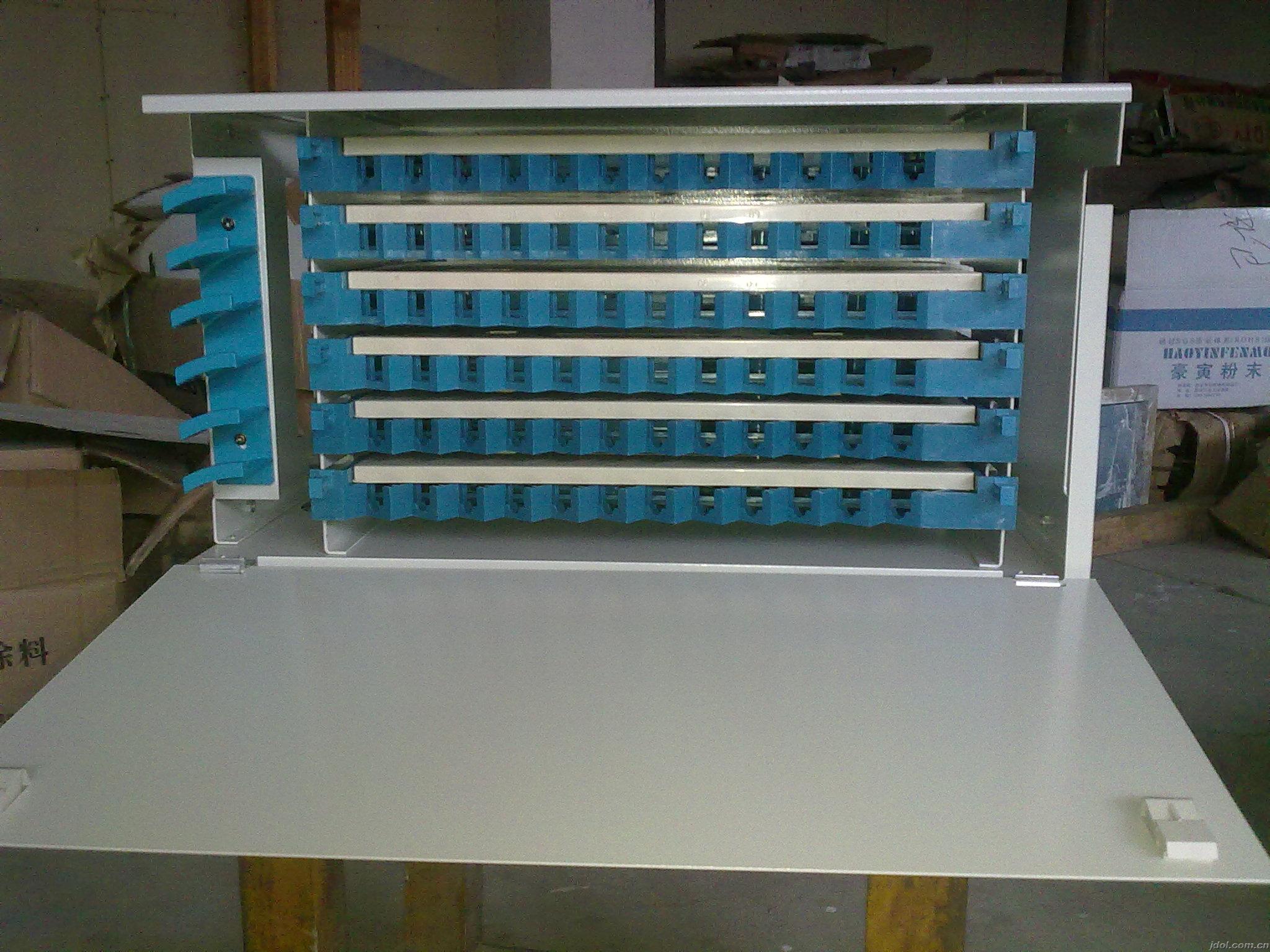

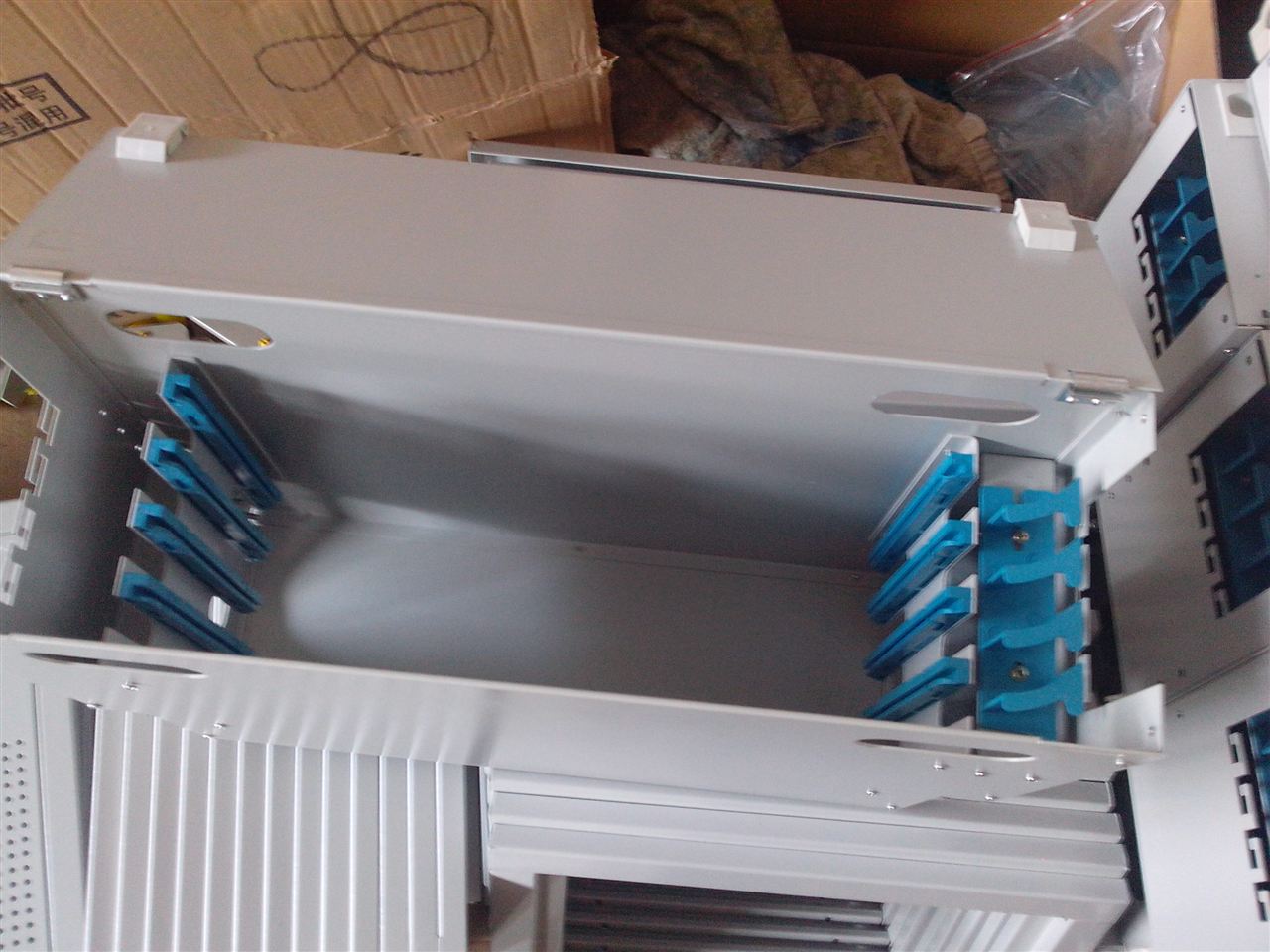

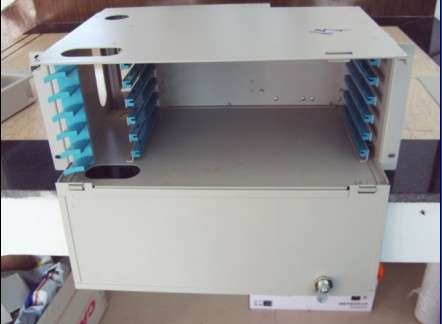

ODF箱

产品类型：（12芯、24芯、48芯、72芯、96芯）12芯ODF单元箱
◆  规格：19〞标准安装
◆  材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
◆  颜色：灰色；
◆使用条件
*工作温度：-10°C~+40°C
*贮存温度：-25°C~+55°C
*相对湿度：≤85%（+30°C  ）
*大气压力：70Kpa~106Kpa
◆光电性能
*标称工作波长：850nm、1310nm  、1550nm
*插入损耗：≤0.5dB
*回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
*抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
*绝缘电阻：≥1000MΩ/500V(DC)
*寿命：≥1000次
*收容盘光纤弯曲半径：≥40mm]
◆机械性能
*塑料件燃烧性能符合GB51697-85的规定。
*光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
*光缆进入机箱，曲率半径大于光缆直径的15倍
*壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
◆功能
*具有光缆固定和保护功能
*具有光缆终接功能
*调线功能
*光缆纤芯和尾纤的保护功能
◆应用范围
*适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

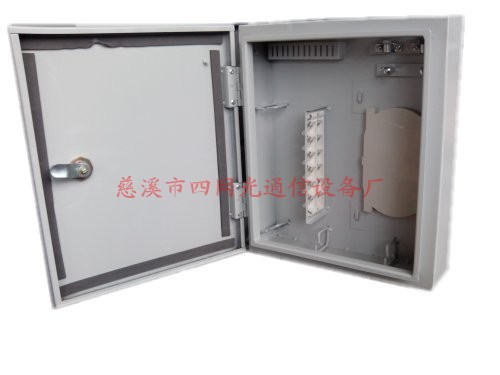

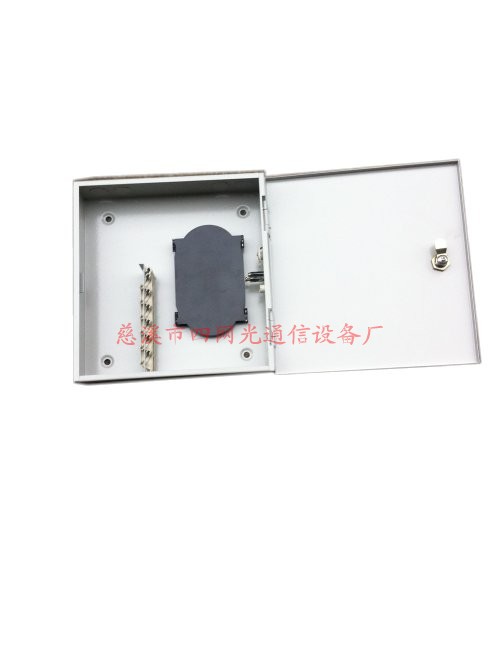

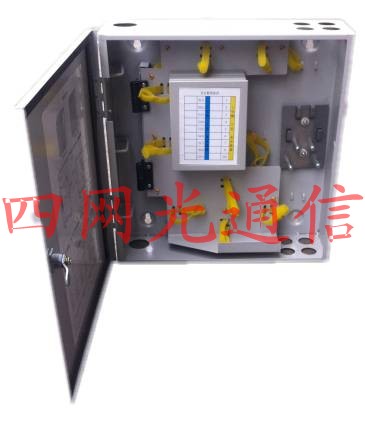

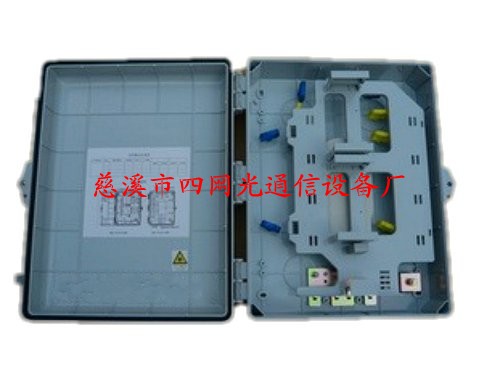

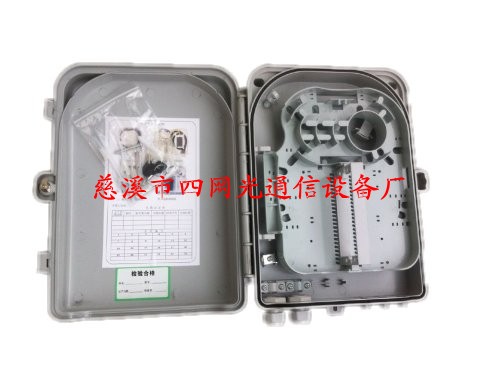

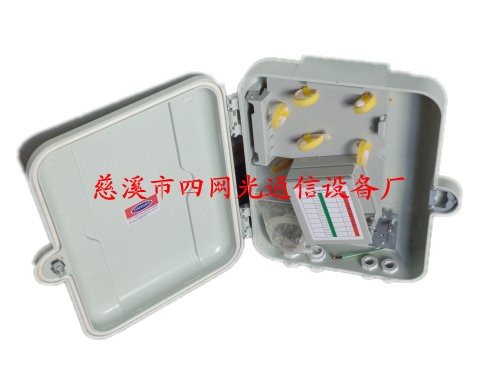

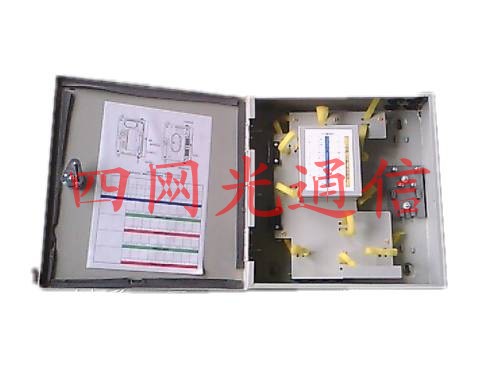

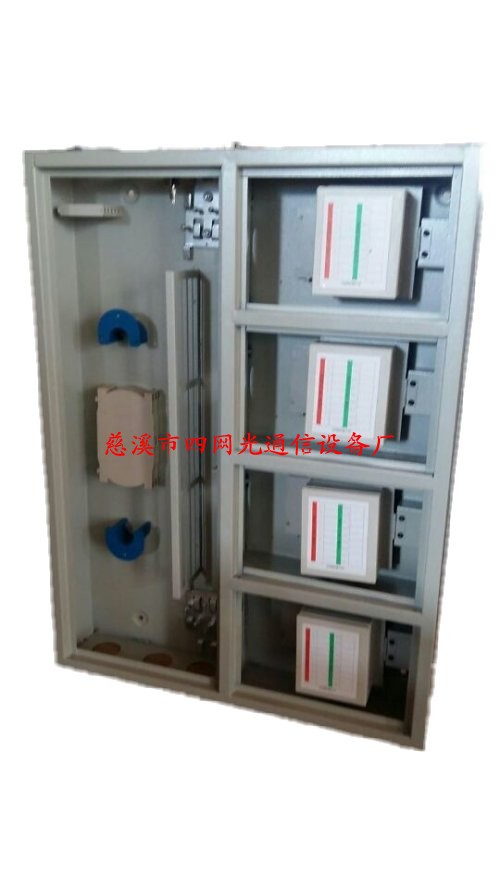

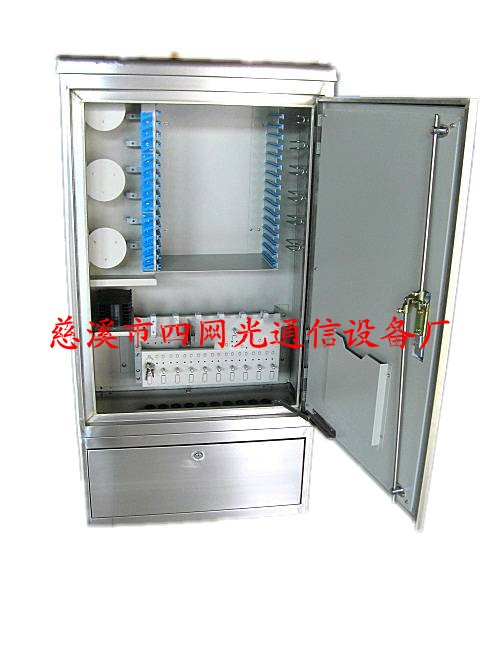

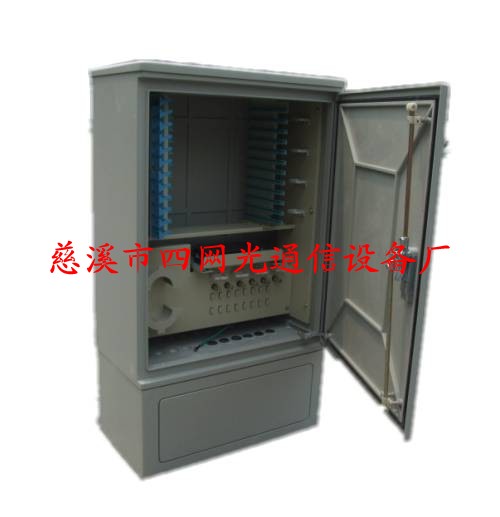

光缆交接箱介绍

72芯光缆交接箱 ，72芯光纤接线箱 ，72芯光交箱，72芯无跳接光交箱

96芯光缆交接箱 ，96芯光纤接线箱 ，96芯光交箱，96芯无跳接光交箱

144芯光缆交接箱，144芯光纤交接箱，144芯光交箱，144芯无跳接光交箱

288芯光缆交接箱，288芯光纤交接箱，288芯光交箱，288芯无跳接光交箱

360芯光缆交接箱，360芯光纤交接箱，360芯光交箱，360芯无跳接光交箱

576芯光缆交接箱，576芯光纤交接箱，576芯光交箱，576芯无跳接光交箱

720芯光缆交接箱，720芯光纤交接箱，720芯光交箱，720芯无跳接光交箱

序号 型号 名称 外形尺寸 高×宽×深（MM）
安装尺寸 高×宽×深（MM) 备注
1 MA97B 48芯箱体 450×320×180 箱体背部（M6）250×320 单面左开门
2 MA97-01 360～384芯箱体 箱体:1200×760×320
底座:350×758×290
底座上 614×164 操作:单面(双面)
开门方向:左右均开
3 MA97-02 288芯箱体（电信） 箱体:1110×760×320
底座:350×758×290
底座上 614×164 操作:单面(双面)
开门方向:左右均开
4 MA97-03 576芯箱体（电信） 箱体:1110×760×540
底座:350×758×490
底座上 614×368 操作:双面
开门方向:左右均开
5 MA97-04 144芯箱体 箱体:755×570×308
底座:280×550×295
底座上 320×230
箱体背部（M8） 350×658
操作:单面
开门方向:左右均开
6 GPX97-05 96芯箱体 箱体:700×530×290
底座:260×520×280
底座上 400×185
箱体背部（M8） 345×590
单面右开门
7 GPX97-06 06电力箱体 箱体:600×400×200 箱体背部（M8） 320×520
单面左开门
8 GPX97-07 07电力箱体 箱体:600×400×250 箱体背部（M8） 320×520
单面左开门
9 GPX97-08 360～384芯箱体 箱体:1200×760×320
底座:350×758×290
底座上 614×164 操作:单面(双面)
开门方向:左右均开
10 GPX97-09 360箱体 箱体:1200×760×360
底座:350×758×330
底座上 614×204 操作:单面(双面)
开门方向:左右均开
11 GPX97-10 全正面操作576芯（电信） 箱体:1200×1455×360
底座:350×1458×330
底座上 1314×204 操作:单面(全正面)
开门方向:左右对开
12 GPX97-11 600箱体（672芯箱体） 箱体:1200×760×625
底座:350×758×594
底座上 614×466 操作:双面
开门方向:左右均开
13 GPX97-12 1152芯箱体 箱体:1200×1455×625
底座:350×1458×594
底座上 1314×466 操作:双面
开门方向:左右对开
14
