LCZ防爆操作柱

LCZ系列防爆操作柱                   乐清市腾阳电器有限公司

用途与适用范围：
BZC51/BZC53防爆操作柱（以下简称操作柱），是根据国家标准GB3836.1—2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2—2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》，GB3836.2—2000《爆炸性气体环境用电气设备第1部分：增安型“e”》设计与制造的，适用于爆炸性气体环境（1区和2区），IIB\IIC类T6组及以下的爆炸危险场所，在交流50Hz，额定电压380V或直流额定电压至220V，额定电流10A电路中，作远距离控制电磁电器之用。带电流表的按钮还可对电路运行情况进行监控。
 适用范围：

1．适用于爆炸性气体环境1区、2区危险场所；

2．适用于IIA、IIB、IIC级爆炸性气体环境；

3．适用于可燃性粉尘环境20区、21区、22区；

4．适用于温度组别为T1—T6的环境；

5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境；

产品特点：

1． 本产品外壳采用优质铝合金压铸成型，表面经高速抛丸后粉末静电喷塑，外形美观；

2． 本产品为改进型防爆产品，内部可装防爆按钮、防爆指示灯、防爆电流表、防爆开关、防爆电压表等各种仪表和控制需要的部分；

3． 采用国家标准设计，可选择壁挂式、立柱式、平面式等；

4． 可按客户要求加装防护箱，能够显示内部控制部分的显示，具有较高的户外防护效果；

5． 所有紧固件均采用抗强腐蚀的304不锈钢材质；

6． 布线方式，钢管或电缆、防爆软管均可；

7． 可根据用户要求特殊定制；

技术参数：

防爆标志：ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；

按钮数量：A,信号灯：D,开关：K,仪表：B,

防护等级：IP54/IP55/IP65；

螺纹规格：DN15-DN100/G1/2-G4寸

引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

引入引出方向：上进上出，下进下出（可按客户要求不受限制）


二、产品型号
LCZ51/53-□□□□□□
第五单元：G：挂式 L：立式
第四单元：开关规格代号
第三单元：指示灯规格代号
第二单元：电流表规格代号
第一单元：按钮规格代号
总单元
防爆操作柱 51：IIB级 53：IIC级

三、基本参数
a）交流电源频率：50Hz；
b）额定工作电压：DC220V、AC220V、AC380V；
c）额定工作电流：10A；
d）防爆标志：EXdeIIBT6 ExedIICT6；
e）防护等级：IP54。IP65；
f）防腐等级：WF1
3.操作柱在下列情况下能够可靠工作
a）安装地点的海拔不不超过2000m；
b）周围环境温度为-20℃～＋40℃，且24h内的平均值不超过35℃；
c）安装地点的空气相对湿度在最高温度为＋40℃时，不超过50%；在较低温度下允许有较高的相对湿度，最湿的月平均最低温度不超过＋25℃，该月平均最大相对湿度不超过90%；
d）在无剧烈振动、冲击及摇动的地方；
e）在含有爆炸性气体环境场所；
f）在能防止雨水及滴水侵袭的地方；
g）污染等级为3级。
h）安装类别：II类

四、主要结构

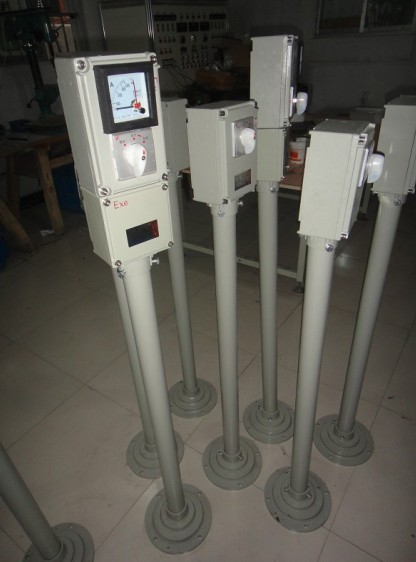

操作柱壳体的外壳采用铝合金压铸成型，表面高压静电喷塑，内装指示灯、按钮、万能转换开关和电流表，可根据用户要求配装其他仪表，防爆按钮采用超声波封装工艺，保证了可靠的结合强度，按钮的功能可以两单元自由组合，防爆指示灯采用特殊的设计，交流220V~380V通用。
外露坚固件均用不锈钢，采用防掉式设计，便于用户安装，维护；可根据用户要求，配装防雨罩，采用钢管或电缆布线。

五、防爆操作柱产品介绍
LCZ51-D2K1（II型）二灯一开关挂式
LCZ51-B1K1 G（III型）一表一开关挂式
LCZ51-K2 G（III型）二开关挂式
LCZ51-B1D2K1 G（IV型）一表二灯一开关挂式
LCZ51-A2D2k1 G（IV型）二钮二灯一开关挂式
LCZ51-A2K1 G（II型）二钮一开关挂式
LCZ51-A2D2 G（II型）二钮二灯挂式
LCZ51-A2B1 G（III型）二钮一表挂式
LCZ51-A2 G（I型）二钮挂式
LCZ51-A2B1D2 G（IV型）二钮一表二灯挂式
