电力专用电源

一、应用领域：

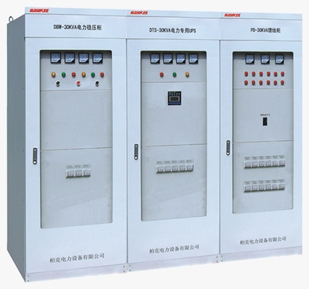

BK-DTS系列电力专用UPS、DBW旁路稳压柜、PD系列馈线柜是柏克公司针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器提供稳定电源给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电。当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。

广泛应用于：发电厂、变电站、配电所等。



二、主要性能特点：
◆采用全数字化控制技术
◆智能型检测及监控功能
◆数字化控制静态开关零切换
◆第五代低压降IGBT驱动逆变器
◆无源接点和RS232/485监控
◆输入输出全隔离
◆直流屏与市电的完全隔离
◆采用电力标准屏柜设计
◆具有过压、欠压、过流、短路等多种保护功能
◆大屏幕LCD中英文操作监控界面
◆直观的机械式表头指示
◆有256条超长事件记录，方便用户对供电状况进行分析和管理。
◆整流器
单相/三相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在±10%，负载在100%的范围内变化时，整流器输出直流电压稳定在±1%内。
◆逆变器
采用SPWN技术，通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压，就可以最大程度地降低失真，减小滤波器的体积。这样在负载变化时取得极好的动态特性。
◆直流屏
在市电欠压或故障时，与直流端相联的直流屏就会自动毫无间断地供电。直流屏放电时会给出信号。如果放电至极限电压，系统就会转入备电运行。在接近终止放电电压时，系统将给出警示信号。
◆市电/备电
在使用双路交流（市电为主电，另外一组为备电）的机型时，市电异常或故障时，转为备用电源供电。两路交流输入都故障时，才转为直流屏供电。
◆  静态开关
静态开关可实现不间断的完成旁路与逆变的切换功能，切换可以自动完成也可以通过手动完成。
◆智能监控
通过RS232/RS485、无源接点、电量变送信号将UPS的工作状态和数据实时的传输到DCS系统，实现智能监控。

三、工作原理：



四、主要技术参数：



型号  DTS-10  DTS-15  DTS-20  DTS-30  DTS-40  DTS-50  DTS-60  DTS-80
标称容量  10KVA  15KVA  20KVA  30KVA  40KVA  50KVA  60KVA  80KVA
工作方式及原理  在线式供电、静态旁路开关（无间切换），双重转换技术，输入输出电压完全隔离
交  流  输  入
相  数  单相/三相
标称相电压  220V±1%(稳态负载)，220V±3%(负载波动)
标称频率  50Hz  /  60Hz  ±  0.05  (电池供电)
输入功率因数  ≥  0.8
输入波形  正弦波
总谐波失真  线性负载<2%，非线性负载<4%
动态负载电压瞬变
(0-0%?lt:/SPAN  <  5%
瞬间恢复时间  10  <  ms
过载能力  过载125%min，过载150%1min
系  统  指  示
满载效率  91%  91%  92%  92%  92%  93%  93%  95%
电脑通讯接口  无源接口/RS232(远程网络监控选件)
运行温度  0℃  ～  40  ℃
相对温度  30%  ～  90%（无凝结）
运行高度  <  2000  m  （每增加100m下降1%，最高4000m）
冷却方式  强制通行（温控式）
噪音  48  -  55dB  53  -  65dB  55  -  65dB
外  形
箱体颜色  灰白色（可选）
尺寸（W  x  D  x  H）mm  800  x  600  x  2260/800  x  800  x  2260  1000  x  800  x  2260/1200  x  800  x  2260
主机重量  258  350  400  480  580  650  900  950
选  件  RS485/网络适配器（SNMP）/谐波补偿柜/输入输出配电柜/输入输出隔离柜
/防雷装置/旁路稳压柜/可根据要求设计机柜尺寸
