电流电压互感器 组合式互感器 JLSZ-6 10KV干式高压

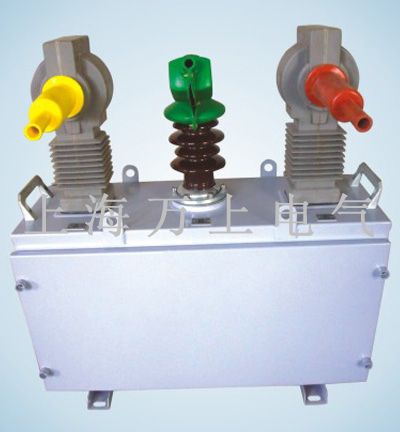

JLSZ-6、10II、III干式倒立式防窃电组合互感器（10KV干式高压计量箱）
一、性能概述
五、外形及安装尺寸
六、运输及安装需求
本型号组合互感器是本厂根据电力供应安全稳定运行而研制的监测及计量用的产品，适用于额定频率50Hz,额定电压10KV及以下户外电力系统中作有功、无功电能计量。产品具有较高的防窃电能力，一次高压线装配高压护套，防止一次线裸露;二次线由电缆直接从箱体内引出，可防止外来因素的偷电，提高产品的放窃电能力。
其结构特点为：电流互感器采用具有耐电弧、耐紫外线、耐老化的瑞士产户外环氧树脂真空浇注倒立式结构，外形采用防雨伞裙，表面爬电距离大，憎水性强，抗震能力强。支柱与电流互感器溶为一体，从而减少了体积及重量。电流互感器采用外置结构其优点在于：保证了高压引线的可靠性，明了性。防窃电能力提高，取代了传统瓷瓶式结构，减少箱体内部高压部件，增强了互感器的绝缘性能。
二、 产品执行标准
1. 国家标准GB1207—2006电压互感器;
2. 国家标准GB1208—2006电流互感器;
3. 国家标准GB311.1—1997高压输变电设备的绝缘配合。
4. 国家标准GB17201-2007组合互感器。
三、使用条件
1.该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中;
2.环境温度：-40℃～+40℃;
3.空气相对湿度：月平均值≤90﹪;
4.海拔高度：不超过2000m;
5.周围空气不应受腐蚀性气体或可燃性气体的污染;
6.爬电距离：340mm。
四、主要技术参数
1.额定绝缘水平：10kV产品:12/42/75kV;
6kV产品:7.2/32/60 kV;
2.额定功率因数：0.8(滞后);
3.整机工频耐压：10kV产品：一次对二次及地之间42kV，1分钟，二次对地之间3kV，1分钟;
6kV产品：一次对二次及地之间38kV，1分钟，二次对地之间2kV，1分钟;
1、运输过程中主体、表箱不得翻转倾斜，并要采取防震措施。起吊时必须勾住箱体上的2个吊环，水平起吊。
2、在投入运行前应检查互感器，核对操作元件的额定电压，额定电流与实际情况是否相符。
3、产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求，各部件是否完整。
