供应GW4A-110户外高压隔离开关
1.    总则
户外交流高压隔离开关GW4-35DW/630A－25KA型号说明
G  　W　  4  -      35      DW    /    630  -    25
│　│        │      │      │          │        └─额定热稳定电流（kA）
│　│　　│　  │　  │　      └────额定电流（A）
│    │        │      │      └───────  单接地、防污型
│　│        │      └─────────    额定电压（kV）
│　│　　└────────────  设计序号
│    └───────────────  户外
└─────────────────  隔离开关


4.2.1  概述
GW4-35D/630型户外交流高压隔离开关（以下简称隔离开关）为户外型设备，主刀配有CJ6型电动操作机构（也可按用户要求，地刀不配操作机构，但在刀闸两侧带接地刀静触头，以便于用户挂接地线），适用于三相交流50Hz、35KV的电力系统中，它可供有电压无负荷时分合电路之用。产品出厂时向用户提供隔离开关支架及成套安装底座、地脚螺栓，方便用户实现就地一次安装成型。
新设计的高压隔离开关采取有效措施，解决了产品运行中普遍存在
的导电回路过热、操作失灵和部件锈蚀等问题，向少维护、免维护方向前进了一大步，并能与原结构兼容和互换，同时给运行中的老产品的完善化改造及提供备品带来方便。经与国内有关资料对比分析和专家鉴定，产品主要技术参数与性能已达到当前同类产品先进水平。

4.2.5    操动机构
a．每组隔离开关电动操作机构由一台高起动力矩的（三相380V、50HZ的）电动机和刹车装置组成。机构控制电压为220V交流单相。在分\合闸接触器的两侧(火线侧和零线侧)均设有控制按钮和遥控接口、控制回路上留有微机防误接口.
b．操作机构箱具有可靠的防腐、防潮措施。
机构箱为不锈钢钢板焊接（或铸铝）而成，箱体和箱门有足够的强度。机构箱厚度不小于2mm，装有绞接前门、软橡胶密封垫、不锈钢门把手及门锁等。通风孔防止雨雪侵入，并设密网以防昆虫进入。箱底部设有可拆除或敲落盖板的孔洞，以穿入控制、电力电缆。机构箱便于安装或拆除。机构箱装有锁鼻。

4.2.6    辅助开关
a．每组隔离开关和接地闸刀，除满足正常控制、信号、联锁所需的辅助接点之外，均增加备用接点。其中4常开、4常闭。这些常开、常闭接点均是电气上独立的，并将上述辅助接点连接至机构箱内的端子排上，这些辅助接点能开断直流220/110V、10A电流。辅助开关采用进口或合资产品，辅助开关与传动连杆的连接可靠、稳定、受力均匀，采用直连传动。
b．全部辅助接点和行程开关，其动作能与主闸刀或接地闸刀的动作过程相配合。
c．所有接点均连接到端子排上，并标明在图纸上。每根导线两端均须有清晰的识别编号
4.2.7    镀锌和防锈
4.2.8    附件
4.3结构特点
（1）产品总体结构

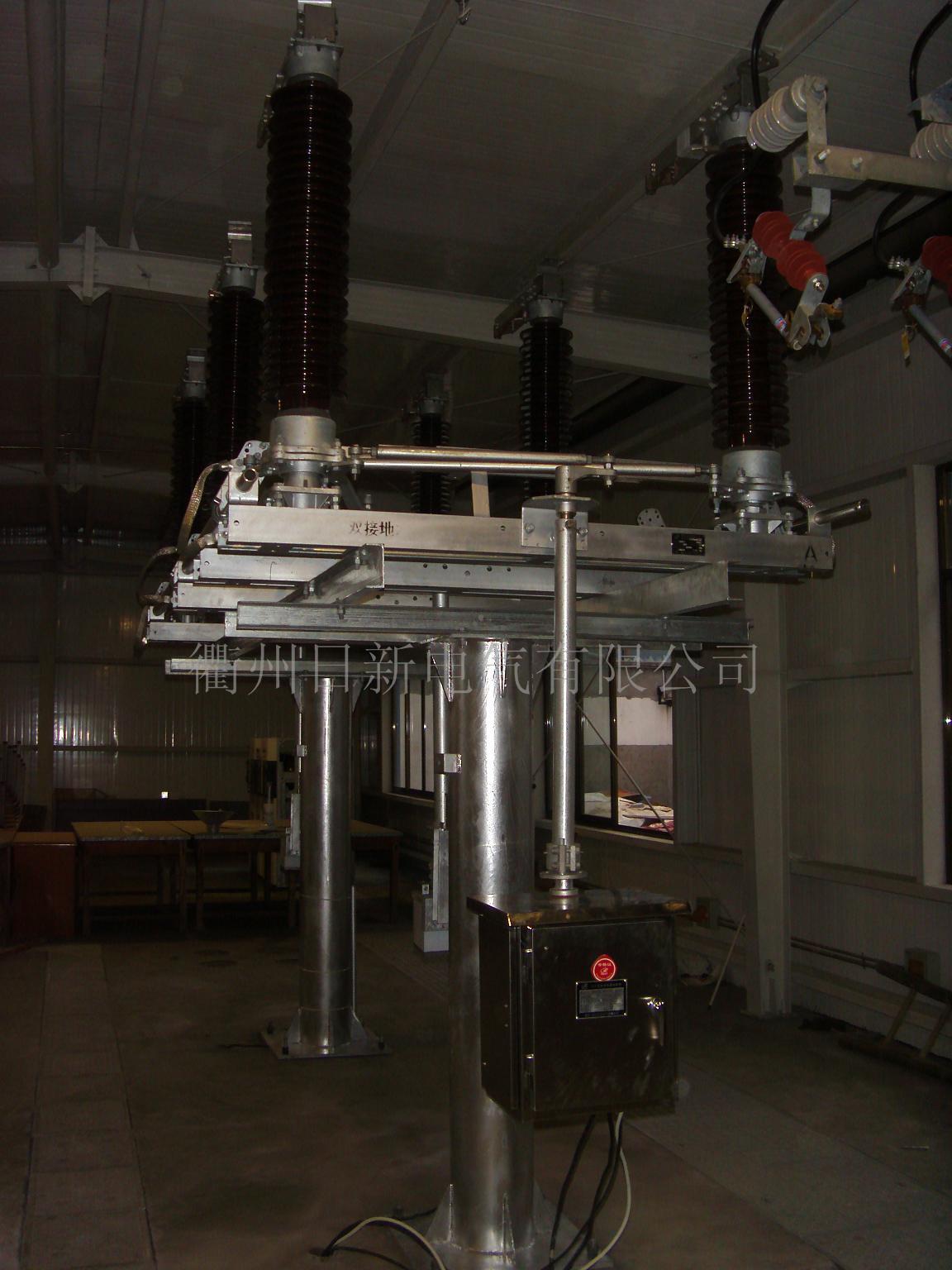

隔离开关由三个单极组成。每个单极由两个棒式支柱绝缘子分别固定在一个底座上，它主要由导电部分、底座、电动操动机构三部分组成。支柱绝缘子根据用户要求可选用防污型或高原型。
（2）  产品主要部件结构简述
该产品主要由导电部分、底座、电动操动机构三部分组成。
(2.1)  操动机构
隔离开关配用CJ6型电动机构，所配机构能保证满足本隔离开关技术条件的要求。将安装在同一水平上的独立的单极隔离开关用调节拉杆、连杆、拐臂等联接起来，用一个操动机构，手动机构，可以进行三相联动，机构只能放在隔离开关A相，即带铭牌的单极下面；若隔离开关主刀配用CJ6电动机构，接地开关用手动机构，则CJ6电动机构安装在C相，手动机构仍装于A相。用水煤气管与隔离开关本体底座中相应的轴连接起来就可以进行分合闸操作。在分合闸时，首先把机构之手柄置于水平位置，再水平旋转，带动隔离开关本体中一瓷柱转动，另一瓷柱通过底座内的伞齿轮来转动，从而保证两柱分、合闸动作一致。分合闸状态由机构上相应位置来限定。同时，操作完毕后，将手柄竖起，用锁环扣住。接地闸刀装置是通过一套连杆来使接地闸刀在垂直平面内转动，进行分、合闸操作。机构中的辅助开关与机构的轴直接连在一起，在分、合闸终止时，将相应的触点切断或闭合，此时发出相应的分、合信号，机构上设有联锁板，能确保主分—地合—地分—主合的顺序动作。隔离开关制成单极形式，通过相间连接而形成的三极联动，亦可单极使用，隔离开关分为不接地、单接地、双接地，按用户不同要求制造。
  (2.2)  传动装置
(2.3)  总装要求
5.    GW4-35型隔离开关的性能参数说明
