供应GW4-110户外高压交流隔离开关
1.        总则


户外交流高压隔离开关GW4-126W型号说明


G  　W　  4  -    126  W    /    630  -    25


│　│        │      │      │          │        └─额定热稳定电流（kA）


│　│　　│　  │　  │　      └────额定电流（A）


│    │        │      │      └───────  单接地、防污型


│　│        │      └─────────    额定电压（kV）


│　│　　└────────────  设计序号


│    └───────────────  户外


└─────────────────  隔离开关





2.        遵循的标准


2.1          所有设备的制造、测试和安装均采用中国国家标准，同时满足



      国家电网公司输变电设备技术管理规范：交流高压隔离开关和接地开关技术标准


国家电网公司生产输电【2004】4号文附件3《关于高压隔离开关订货的有关规定》


以上执行标准均为有效标准。


2.2  所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。





3.        使用环境条件


3.1  海拔高度：不超过2000m；


3.2  环境温度：－40℃～＋40℃；


3.3  风        速：不超过34m/s；


3.4  使用场所：无火灾、及剧烈震动的场所；


3.5  地震烈度：不超过8度；


3.6  相对湿度：日平均值不大于95%，月平均值不大于90%（  25℃  ）；


3.7  空气污秽程度：Ⅳ级。


4.        技术说明


4.1  技术总说明


（1）  衢州日新电气有限公司对提供的全部设备和部分材料技术总


负责；


（2）衢州日新电气有限公司无条件的按用户要求使所供设备的制造、检验及提供的技术服务均符合国际关于机械设备及电气设备的设计、制造和检验标准及招标书的规定和要求；


（3）衢州日新电气有限公司将遵照用户要求完成设备的制造、运输、保险、产品保护、指导安装、指导调试、试运转及售后服务工作，并按工作顺序移交所需资料，且资料符合用户的技术要求；


（4）衢州日新电气有限公司保证提供的电气设备和材料具有优良的品质和性能；


（5）衢州日新电气有限公司对提供的整套设备及主要部件均标明产地及品牌并附相关文件；


（6）在执行合同过程中，衢州日新电气有限公司负责与土建和其它设备安装工程协调、配合好；


（7）衢州日新电气有限公司对本产品所涉及的技术、专利及诉讼等承担责任。





4.2  GW4-126W型户外交流高压隔离开关的技术说明


4.2.1  概述

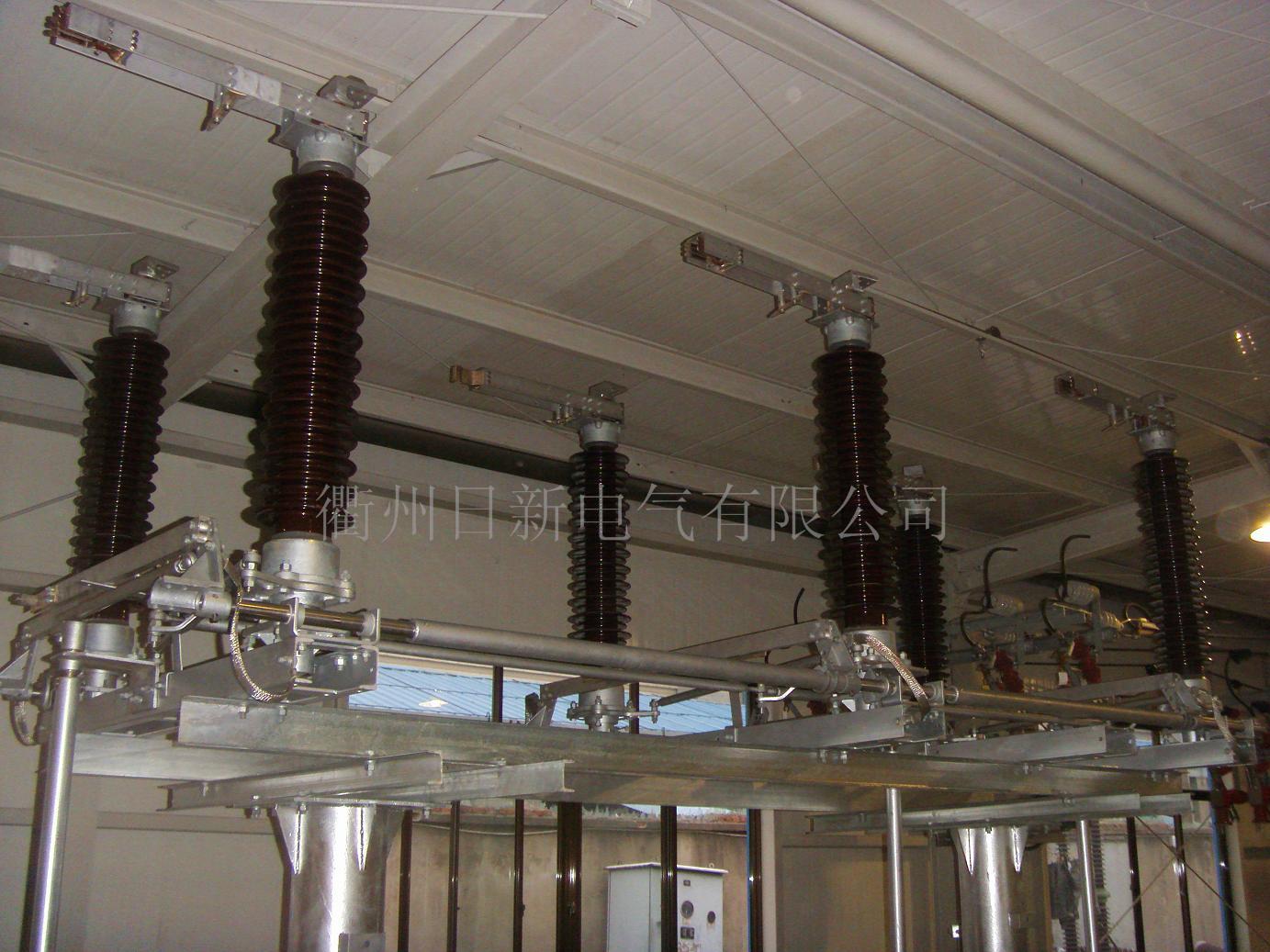

GW4-126W型户外交流高压隔离开关（以下简称隔离开关）为户外型设备，主刀配有CJ6型电动操作机构（也可按用户要求，地刀不配操作机构，但在刀闸两侧带接地刀静触头，以便于用户挂接地线），适用于三相交流50Hz、35KV的电力系统中，它可供有电压无负荷时分合电路之用。产品出厂时向用户提供隔离开关支架及成套安装底座、地脚螺栓，方便用户实现就地一次安装成型。


新设计的高压
