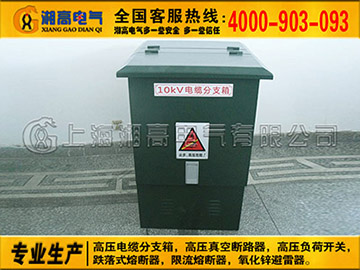

DFW-12/630不锈钢高压电缆分支箱 带避雷器带开关
一、概 述
DFW系列高压电缆分支箱，广泛用于10KV电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的主要电气设备。分支箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘，无裸露带电体；带开关的分支箱的开关均采用SF6绝缘负荷开关 。
DFW分支箱设计为户外免维护运行，安全可靠，其防护等级IP33～IP66，地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。
二、型号含义
三、正常使用条件
1、环境温度：最高气温+40℃，最低气温-30℃；
2、海拔高度：≤2000m；
3、风速：相当34m/s(不大于700 Pa)；
4、湿度：日相对湿度平均值不大于95％；
月相对湿度平均值不大于90％；
5、防震：水平加速不大于0.4m/s2，垂直加速度不大于0.15m/s2
6、安装地点倾斜度：不大于3°；
7、安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动；
注：订购本产品超出上述条件的规定时，可与本公司协商。
四、主要技术参数
五、功能和特点
1、全绝缘、全密封、全防护、全工况。
2、进出线灵活，实际应用最多有9分支进出线。
3、抗洪水，抗污秽、抗凝露、抗凝霜、耐腐蚀。
4、体积小，结构紧凑，安装简单，操作方便。
5、可安装带电指示器，提示操作人员线路带电。
6、可安装电缆型故障指示器，便于迅速查找电缆故障。
7、有多种箱体材质可选择：普通钢配军品绿色、不锈钢、不锈钢配军品绿色。
六、接线方案及外形尺寸
七、电缆头安装示意图
