FZN21-12D高压真空负荷开关
FZN21-12高压真空负荷开关及组合电器用于三相交流12kV、50Hz的配电系统中。具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点，与熔断器配合使用(简称组合电器)，可替代造价较高的断路器，其操作和维护简单方便。
使用环境条件
海拔高度≤1000m：
周围环境温度-25℃~+40℃：
相对湿度：日平均值不大于95％．月平均值不大于90％：
无导电性尘埃、腐蚀性气体和水蒸气的场所：
无火灾和爆炸危险的场所； 无剧烈震动、倾斜度小于3°的场所。
型号及含义
FZN21-12高压隔离开关产品的主流型号有：
FZN21-12/630-20,FZN21-12D/630-20,FZN21-12/t630-20
FZRN21-12D/T1250-31.5,FZN21-12RD/1250-31.5,FZN21-12RD/1250-31.5
主要技术参数
FZN21-12高压真空负荷开关主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管、FZN21-12/630A高压真空负荷开关
序号
项目
单位
数值
数值
FZN21-12D/T630-20
FZN21-12D/T630-20
1
额定电压
KV
12
12
2
额定频率
HZ
50
50
3
额定电流
A
650
125
4
额定缘缘水平
1min工频耐受电压
KV
真空断口、相间对地42
隔离断口48
雷电冲击耐受电压(峰值)
KV
真空断口、相间对地75
隔离断口85
5
额定峰值耐耐受电流
KA
50
-
6
4s额定知时耐受电流
KA
20
-
7
额定有功负载开断电流
A
630
-
8
额定闭环开断电流
A
630
-
9
额定电缆充电开断电流
A
10
-
10
开断空载变压器容量
KVA
1250
1250
11
额定短路开断电流
KA
-
31.5
12
额定转移电流
A
-
3150
13
熔断器型号
-
SDLAJ-12,SFLAJ-12,SKLAJ-12
14
撞击器输出能量
J
-
3-5
15
额定短路关合电流
KA
50
80(预期峰值)
16
接地开关额定耐受电流(峰值)
KA
50
50
17
接地开关4s额定短时耐受电流
KA
20
20
18
辅助回路额定电压(DC或AC)
V
≌220，≌110
≌220，≌110
19
机械寿命
次
10000
10000
外形及安装尺寸
FZN21-12型负荷开关及组合电器主要由框架、隔离开关(或熔断器充当隔离开关)、真空灭弧室、接地开关、操作机构等组成。本产品结构紧凑、体积小、寿命长，关合开断能力强、操作维护简便。真空开关配有电操作机构和储能弹簧，可实现快速合分操作。
隔离开关、真空开关，接地开关之间互相联锁，以防止误操作。
1、框架 2、隔离刀 3、熔断器 4、绝缘拉杆 5、上支架 6、灭弧室 7、接地刀静触头 8、绝缘子 9、接地刀 10、接地弹簧 11、分闸弹簧 12、绝缘拉杆 13、主轴 14、脱扣机构 15、付轴 16、联动拉杆 17、操作机构负荷开关无熔断器(项3)和脱扣机构(项14)
FZN21-12高压真空负荷开关适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关FZN21-12系列户内高压真空负荷开关
FZN21-12系列户内高压真空负荷开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物 60265-1/FDIS《高压负荷开关，第一部分:额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21-12DR/T125-31.5)可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。
功能原理
FZN21-12/630A高压真空负荷开关
接地开关、弹簧操作机构等组成。
本产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构， 采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关，接地开关之间互相联锁(机械联锁)，以防止误操作。
技术参数
结构尺寸

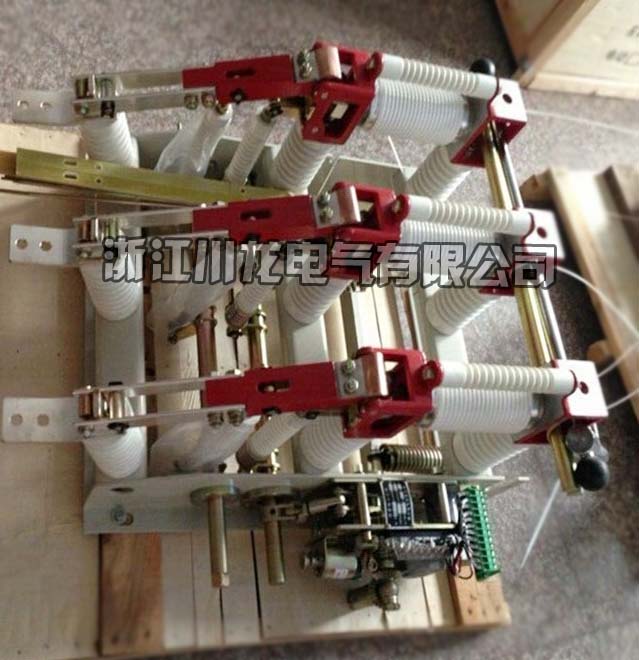

产品实拍
