(H-环网柜;X-箱式;G-固定式;N-户内)柜体结构是用钢板弯制焊接组装而成，防护等级IP2X。柜体上部为母线室，仪表室位于母线室的前部，用钢板分隔。柜体中部为负荷开关室，负荷开关与其他元件之间设有绝缘隔板。对于电缆进出线柜，其柜底装有可拆装的活动盖板;对于架空进出线柜，其柜顶可加装母线通道或遮拦架。
HXGN-10系列空气环网柜具有15种方案，其中01号方案为负荷开关熔断器柜;02号方案为负荷开关柜，这两种柜都设有接地开关;09号方案为计量柜。
该系列环网柜的外壳采用钢板弯制，螺钉紧固组装而成的金属全封闭结构。柜体由4根立柱，上盖板，下底板，前面板，后背板，侧板等组成。负荷开关柜正面有上下两块用螺钉固定的门;负荷开关熔断器柜正面则有3块门板。门上有观察窗，可观察负荷开关和接地开关所处的位置;柜与柜之间母线连接为梅花触头插接形式，母线配有绝缘护套管。柜的顶部可根据用户要求，增设仪表箱。
环网柜中安装的负荷开关为产气式的，无油无毒;配备的手动，电动操作机构为扭力弹簧储能机构，结构简单，操作力小。
负荷开关，接地开关及正面板之间设有机械联锁装置，它们之间的操作关系如下:
1)接地开关合闸后，负荷开关不能操作，正面板可以打开;
2)接地开关分闸后，负荷开关可以操作，正面板不能打开;
3)负荷开关分闸后，接地开关可以操作，正面板可以打开;
4)负荷开关合闸后，接地开关不能操作，正面板不能打开。
几种网柜

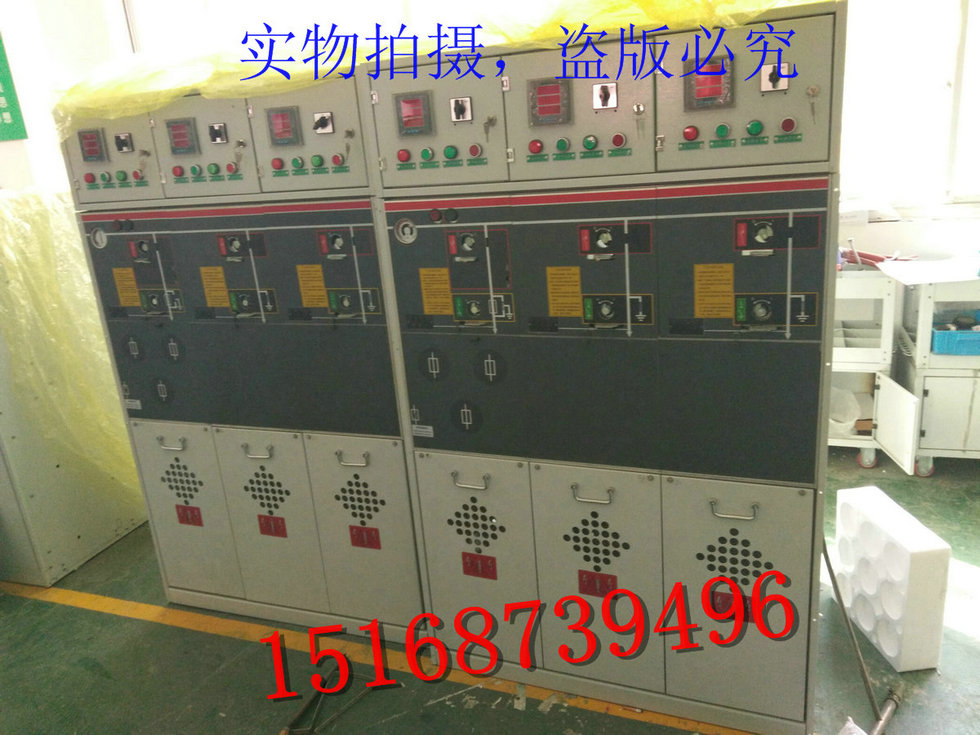

HXGN-10型
HXGN-10型
