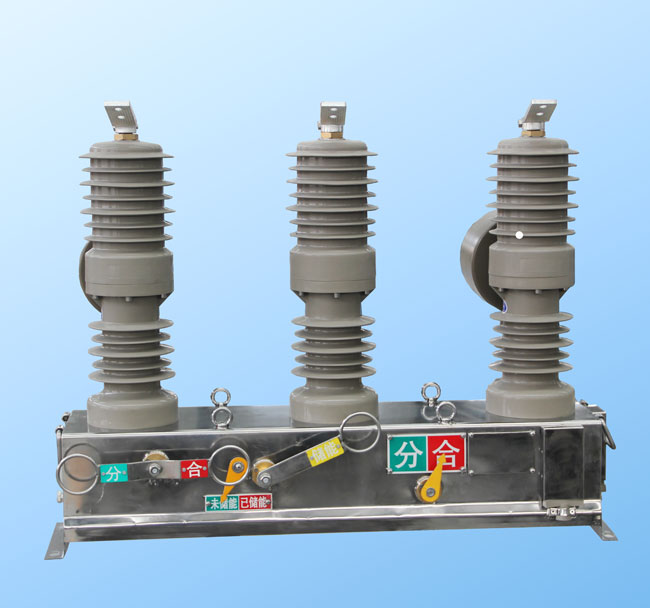

供应ZW32-12/630-20户外真空断路器


产品型号:    ZW32-12系列柱式户外真空断路器
技术说明:
?概述
            ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。

?主要技术参数
名称    单位    ZW32-12(G)/T400-12.5    ZW32-12(G)/T630-16    ZW32-12(G)/T630-20
      额定电压    kV    12
      额定电流    A    400    630    630
      额定短路开断电流    kA    12.5    16    20
      额定短中关合电流（峰值）        31.5    40    50
      额定峰值耐受电流        31.5    40    50
      额定短时耐受电流        12.5    16    20
      额定短路持续时间    S    4
      额定绝缘水平          雷电冲击耐受电压（峰值）    kV    相间、对地75，断口85
          1min工频耐受电压        相间、对地42，断口48
      额定操作顺序          分  -0.3s-  合  -180s-  合分（电动机构）
      额定短路电流开断次数    次    30
      机械寿命        10000
      额定操作电压（分合线圈）    v    DC220,100,  AC220
      动静头允许磨损累计厚度    mm    3
      过电流脱扣器额定电流    A    5
      电流互感器电流比          200/5          400/5          600/5
      触头开距    mm    9±1
      触头超程        2±0.5
      平均分闸速度    m/s    1.2±0.3
      平均合闸速度        0.6±0.2
      分闸时间    ms    30-60
      合闸时间        20-40
      合闸弹跳时间        ≤20
      三相分合闸同期性        ≤2
      每相回路直流电阻    μΩ    ≤80
      储能电机          额定电压    V    -220
          额定功率    W    200
          储能时间    S    ≤8
      隔离开关          回路电阻（断路器接线板至隔离开关进线板间）    μΩ    ≤120
          三相刀闸合闸时中心偏摆量    mm    ≤2
          三相刀闸分、合闸同期性偏差        ≤2
          导电部分对地绝缘距离        ≥160
          断口开距        ≥200
      质量    kg    80
