厂家供应高压真空断路器ZW6-12/630-20

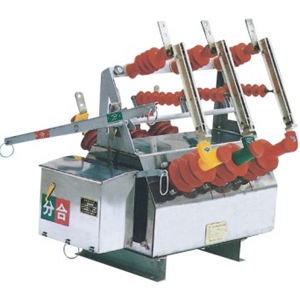

ZW6-12G型户外高压真空断路器—隔离开关组合电器
◎概述
ZW6-12/630-16（20）型户外高压真空断路器适用于12KV及以下，交流50HZ的三相电力系统。 主要用于农网和城网作分、、合负荷电流过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。
◎使用环境条件
a.周围空气温度：上限+40℃下限-40℃；
b.海拔：<200m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa（相当于风速34m/s）；
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度
◎型号意义
◎主要技术参数
1 断路器的装配调整参数见表1
序号 项目 单位 参数
1 触头开距 mm 9±1
2 触头超程 9±1
3 平均合闸速度 m/s 0.6±0.2
4 平均分闸速度 1.0±0.2
5 触头合闸弹跳时间 ms ≤2
6 三相分闸同期性 ms ≤2
7 合闸时间 s ≤0.1
8 分闸时间 最高操作电压 ≤0.06
最低操作电压 ≤0.1
9 每相回路直流电阻 μΩ ≤200
10 相间中间距（灭弧室端） mm 193
2.断路器的额定技术参数见表2
序号 名称 单位 参数
1 额定电压 KV 12
2 额定绝缘水平 1min工频耐压 干式 KV 42
湿式（对地） 34
雷电冲击耐压（峰值） 75
3 额定电流 A 630
4 额定频率 HZ 50
5 额定短路开断电流 KA 12.5 16 20
6 额定短路关合电流（峰值） 31.5 40 50
7 额定峰值耐受电流 31.5 40 50
8 额定短时耐受电流 12.5 16 20
9 操作顺序 分-0.3s-合分-180s-合分
10 额定短路电流开断次数 次 30
11 机械寿命 V 10000
12 额定操作电压配CT弹簧操作机构 DC24 48V AC DC110V 220V
13 触头允许磨损厚度 mm 3
14 过电流脱扣器额定电流 A 5
15 重量 kg 130(标准)
◎外形安装尺寸
