PRWG1-12F/100
PRWG1-12F/100

联系人：樊经理  联系方式：18072182353  18989792551

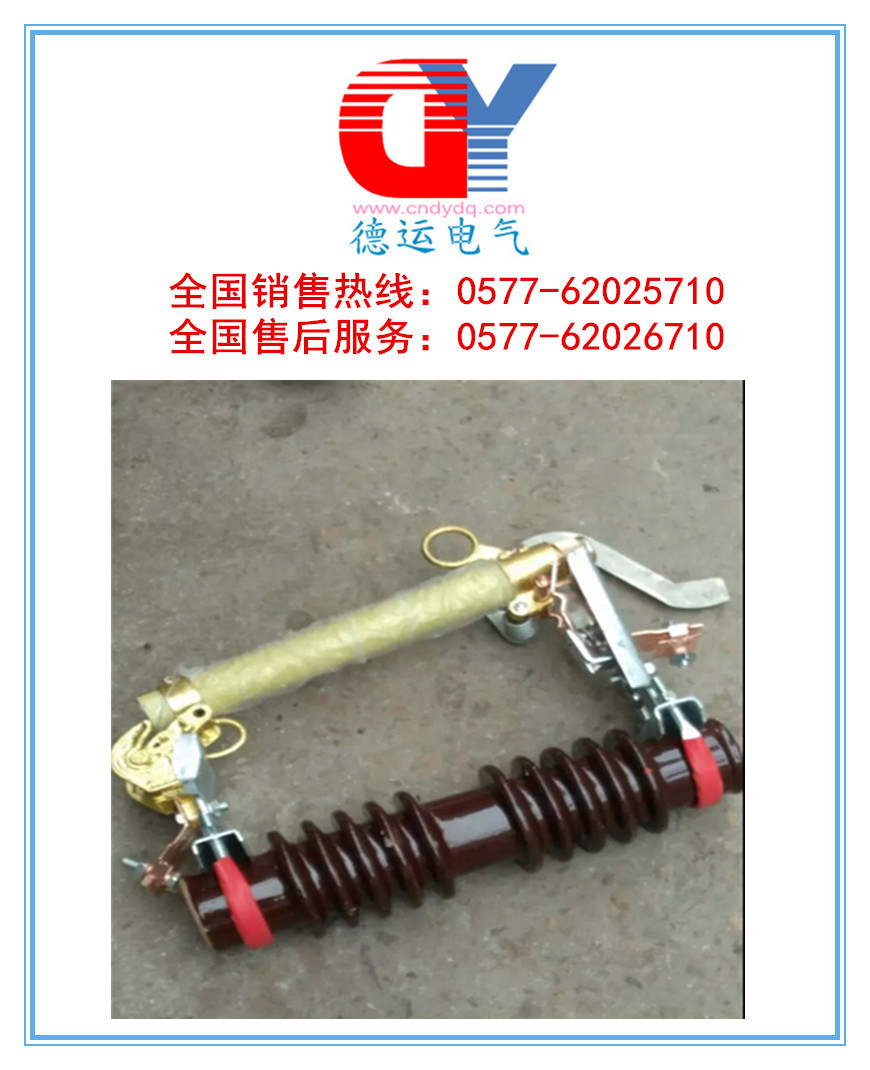

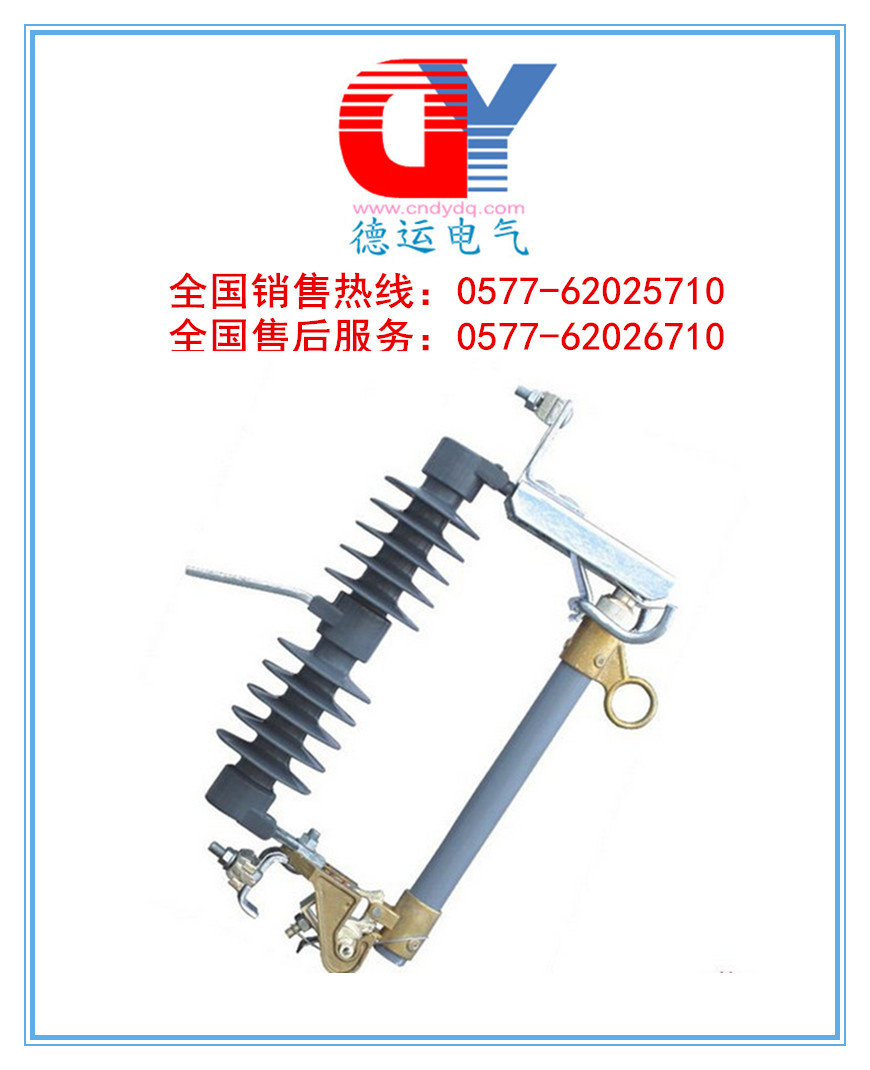

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分、合负荷电流。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
熔断器靠安装板固定在安装架上，熔断器在运行时串联在电力线路中，正常工作时，熔丝尾线使熔丝管和动触头间的活动关节紧锁，熔丝管能在静触头的压力下处于台闸位置。当电力系统发生故障时，故障电流使熔丝迅速熔断，在熔丝管内产生电弧，熔丝管内衬的钢纸管和套在熔管上的内消弧管在电弧作用下产生大量气体，使熔丝管内形成足够压力，并沿熔丝管道形成强烈纵吹，使电弧迅速拉长，在电流过零时，由于强烈去游离作用而熄灭。熔丝熔断后，失去熔丝的张紧力，活动关节释放、熔管在上、下静触头的弹簧压力和熔丝管自身重量的作用下，迅速跌落，形成明显可见的隔离间隙。 产品特点：
具有良好的开断特性，可开断额定开断电流及以下各种短路和过载电流，性能达到国际电工委员会（IEC）标准的要求。
由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。
熔管用钢纸一环氧玻璃布管复合制成，保证熔丝管具有较高的机械强度和开断三次以上的额定开断能力，可免除运行人员熔断器动作

一、概述

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

二、用途

户外高压熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。

三、使用条件

1.适用于环境温度上限40℃，下限-30℃之内。
2.海拔不超过1000m，风速不大于35m/s
3.熔断器不适用于下述场所
3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽，烟雾地区。

四、结构简介

熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

公司生产的跌落式熔断器型号：

HRW3-10/100A HRW3-12/100A
HRW3-10/200A HRW3-12/200A
HRW4-10/100A HRW4-12/100A
HRW4-10/200A HRW4-12/200A
HRW5-35/100A HRW5-35/200A
HRW7-10/100A HRW7-12/100A
HRW7-10/200A HRW7-12/200A
HRW10-10/100A HRW10-10F/100A
HRW10-10/200A HRW10-10F/200A
HRW11-10/100A HRW11-10F/100A
HRW11-10/200A HRW11-10F/200A
HRW12-12/100A HRW12-12F/100A
HRW12-12/200A HRW12-12F/200A
HRW10-35/100A HPRWG1-12F/100A
HRW9-35/0.5A HPRWG1-12F/200A

HPRWG2-35/100A HPRWG2-35/200A

RW3-10/100A RW3-12/100A
RW3-10/200A RW3-12/200A
RW4-10/100A RW4-12/100A
RW4-10/200A RW4-12/200A
RW5-35/100A RW5-35/200A
RW7-10/100A RW7-12/100A
RW7-10/200A RW7-12/200A
RW10-10/100A RW10-12/100A
RW10-10/200A RW10-12/200A
RW11-10/100A RW11-12/100A
RW11-10/200A RW11-12/200A
RW12-12/100A RW12-12F/100A
RW12-12/200A RW12-12F/200A
RW10-35/100A PRWG1-12F/100A
RW9-35/0.5A PRWG1-12F/200A
PRWG2-35/100A PRWG2-35/200A
