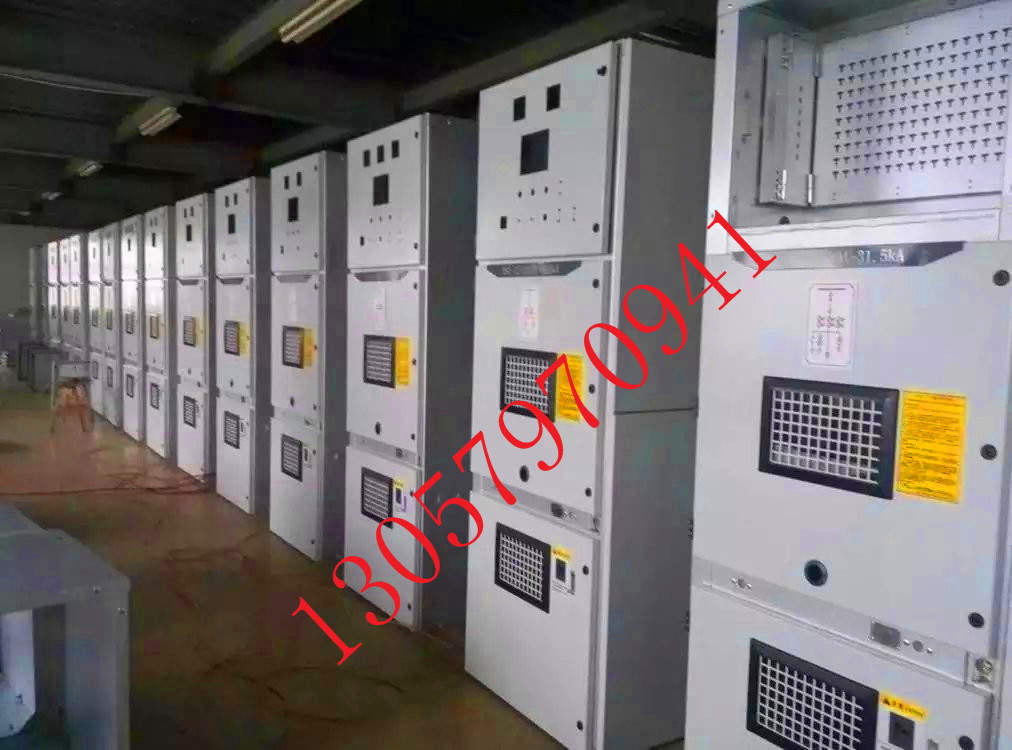

24KV高压开关柜-KYN28中置式外壳
1、产品概述
序号
内容
单位
技术参数
1
额定电压
kV
12
2
额定绝缘水平
1min工频耐受电压
kV
42
3
雷电冲击耐受电压
kV
75
4
额定频率
Hz
50
5
主母线额定电流
A
630、1250、1600、2000、2500、3150、4000
6
分支母线额定电流
A
630、1250、1600、2000、2500、3150、4000
7
额定短路关合电流（峰值）
kA
50、63、80、100、125
8
额定动稳定电流（峰值）
kA
50、63、80、100、125
9
额定短路开断电流
kA
20、25、31.5、40、50
10
额定热稳定电流（4s）
kA
20、25、31.5、40、50
11
柜体外壁防护等级
IP4X
KYN28-12型户内金属铠装移开式开关柜（简称中置柜）适用于3.6～12KV三相交流50Hz电网,作为接受和分配电能,并对电路实行控制、监测和保护之用。可用于单母线、单母线分段或双母线系统。本产品采用拉铆螺栓连接的全拼装结构，具有体积小、造型美、强度高、抗腐能力强、互换性和通用性好等特点，柜体分为四个独立的小室，即：母线室、断路器室、电缆室和仪表室，每一个单元的外壳均有独立接地。实为一种性能优越的配电装置，是取代多种老型开关柜的理想产品。该产品能配置进口VD4真空断路器、EV12系列真空断路器或是3AE系列真空断路器，也可配置国产VS1真空断路器。
结构特点：
◆中置式断路器小车柜，有利于母线防潮和提高绝缘水平；
◆手车式的组合单元，互换性好，维护量小；
◆所有功能操作，包括断路器的分合，手车的推入和移出以及接地开关的操作均能在面板关闭的状态下
进行；
◆各室设计有独立的压力释放通道，“五防”装置可靠，可有效防止误操作；
◆母线柜间用穿墙套管相隔，可限制故障蔓延；
◆接地开关具有快速关合能力，检修接是方便，保证人身安全；
◆电缆室宽敞，方便用户安装。
◆采用热缩绝缘材料，使柜体结构紧凑，占地面积小。
◆产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
2、符合标准
本产品引用以下主要标准: GB3906《3.6～40.5kv交流金属封闭开关设备和控制设备》、GB/T1102《高压开关设备和控制设备标准的共用技术要求》、DL/T404《3.6kV～40.5kV交流金属封闭开关设备和控制设备》SD318《高压开关柜闭锁装置技术条件》及IEC298《1kV以上52kV及以下交流金属封闭开关设备和控制设备》等最新标准。
3、应用领域
中置柜适用于交流50HZ、10kV的电力系统，广泛应用于发电厂、中小型发电机送电、工矿
企业配电以及电力系统的二次变电所的受电，配电及大型高压电动机启动等，实行控制、保护、检测。
4、正常使用条件
海拔高度：≤1000m；
周围环境温度：-15℃～ +40℃；
周围相对湿度：日平均值≤95%，月平均值≤90%；
抗地震度：地震烈度不超过 8 度；
周围无经常性剧烈震动和冲击以及无火灾、爆炸危险、严重污秽、化学腐蚀的场所。
注：当使用环境条件超过本条件时，请与制造厂家协商。
5、主要技术参数
