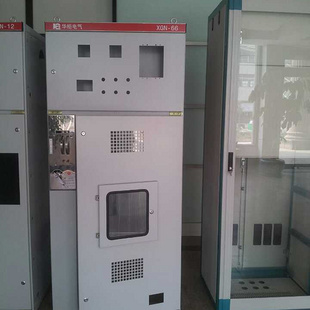

长联电气 高压成套开关设备XGN66A-12
七、外形尺寸：
一、产品介绍：
KYN66A-12(Z)(GZS1)型铠装移开式交流金属封闭开关柜系额定电压3.6~12kV三相交流50Hz的户内成套配电装置。用于发电厂送电、电业系统和工矿企业变电所受电、配电，还可以用于频繁启动高压电动机等。
本开关柜能满足GB3906、DL404、IEC-298等标准的要求，并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能。
二、使用环境条件：
海拔高度：不超过1000m；
环境温度：上限+40℃，下限-10℃；
相对湿度：日平均值不大于95%，月平均值不大于90%；
饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
地震烈度：不超过8度；
无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
三、主要特点：
1) 柜体结构采用敷铝锌板经多重折弯组装而成；
2) 所有的操作均在柜门关闭状态下进行；
3) 防护等级高，可防止杂物和虫害侵入；
4) 简单有效的“五防”闭锁，防止误操作；
5) 可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器；
6) 更换断路器简单，手车互换性好；
7) 柜体可靠墙安装、柜前维护、减少占地面积；
8) 电缆室空间充裕、可连接多根电缆；
9) 快速接地开关用于接地和回路短路；
10) 断路器室、继电器室、电缆室可根据用户要求分别加装加热器，防止凝露与腐蚀发生；
11) 断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。
四、主要技术参数：
1、真空开关柜主要技术参数
参数名称
单位
参数
额定电压
kV
3.6 7.2 12
额定电流
A
630 1250 1600 2000 2500 3150
额定频率
H Z
50
额定短时耐电流
kA
16 20 25 31.5 40
额定峰值耐受电流
kA
40 50 63 80 100
额定工频耐受电压
kV
42/1min
额定雷电冲击耐受电压 ( 峰值 )
kV
75
额定短路持续时间
S
4
防护等级
IP4X
2、真空断路器主要技术参数
参数名称
单位
参数
额定电压
kV
12
额定电流
A
630 1250 1600 2000 2500 3150
额定短路开断电流
kA
25 31.5 40
额定短时耐受电流
kA
25 31.5 40
额定短路关合电流
kA
63 80 100
额定短时工频耐受电压
kV
42/1min
额定雷电冲击耐受电压 ( 峰值 )
kV
75
额定短路持续时间
S
4
合闸时间 ( 额定电压 )
ms
35 ≤ t ≤ 70
分闸时间 ( 额定电压 )
ms
20 ≤ t ≤ 50
额定短路电流开断次数
次
50(40kA 为 30)
机械寿命
次
20000
3、操动机构主要技术参数
参数名称
单位
参数
额定操作电压
分闸线圈
V
DC220/110
AC220/110
合闸线圈
额定操作电流
分闸线圈
A
(DC/AC)220/110V ： 0.9/1.8
合闸线圈
(DC/AC)220/110V ： 1.0/2.0
储能电动机功率
W
70
储能电动机额定电压
V
DC220/110 AC220/110
储能时间
S
≤ 15
高度 B
2300mm
宽度 A
分支小母线额定电流 1250A 及以下，短路开断电流 31.5kA
800mm
分支小母线额定电流 1600A 以上
1000mm
深度 C
电缆进出线
1500mm
架空进出线
1600mm
重量 (kg)
800~1200
八、开关柜的安装：
地基安装图
柜宽 A
柜深 B
M
N
L
L1
L2
L3
800
1500 电缆
630
800
1450
530
630
880
1660 架空
1610
1000
1500 电缆
830
1000
1450
730
830
1040
1660 架空
1610
安装基础示意图
该开关柜主母线采用矩形母线，且为分断形式，在安装时必须遵照一定的步聚：
一个柜一个柜的进行安装，将母线段与对应的小母线接在一起，栓接时应插入合适的垫块，用螺栓拧紧。
用清洁干燥的软布擦拭母线，检查绝缘管有否损伤，在连接部位涂上导电膏或中性凡士林。
1. 主母线 2.小母线 3.螺栓 4.垫块
母线与支母线的联结型式
