1、概述：

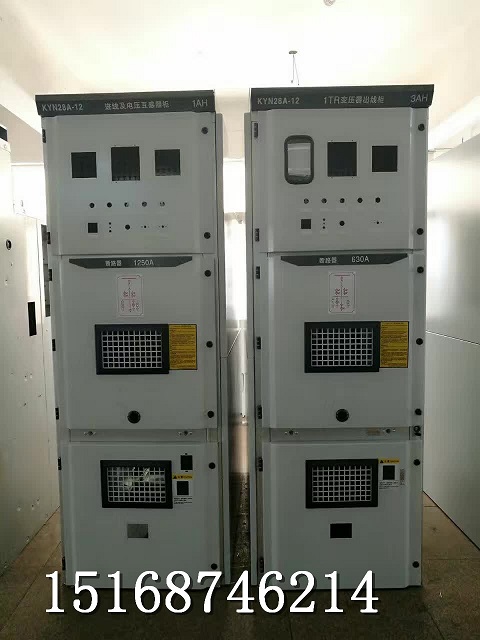

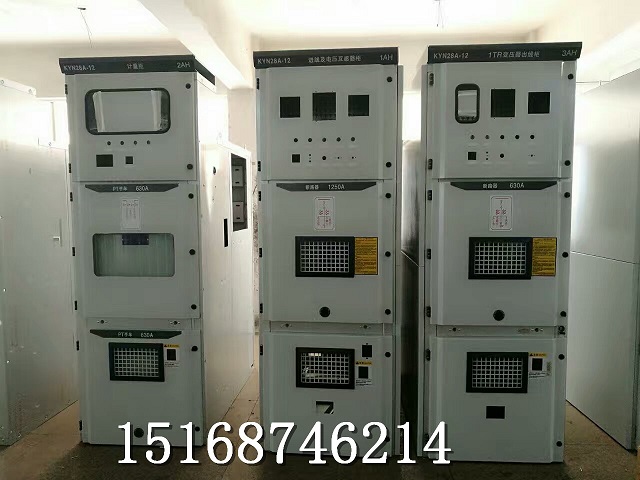

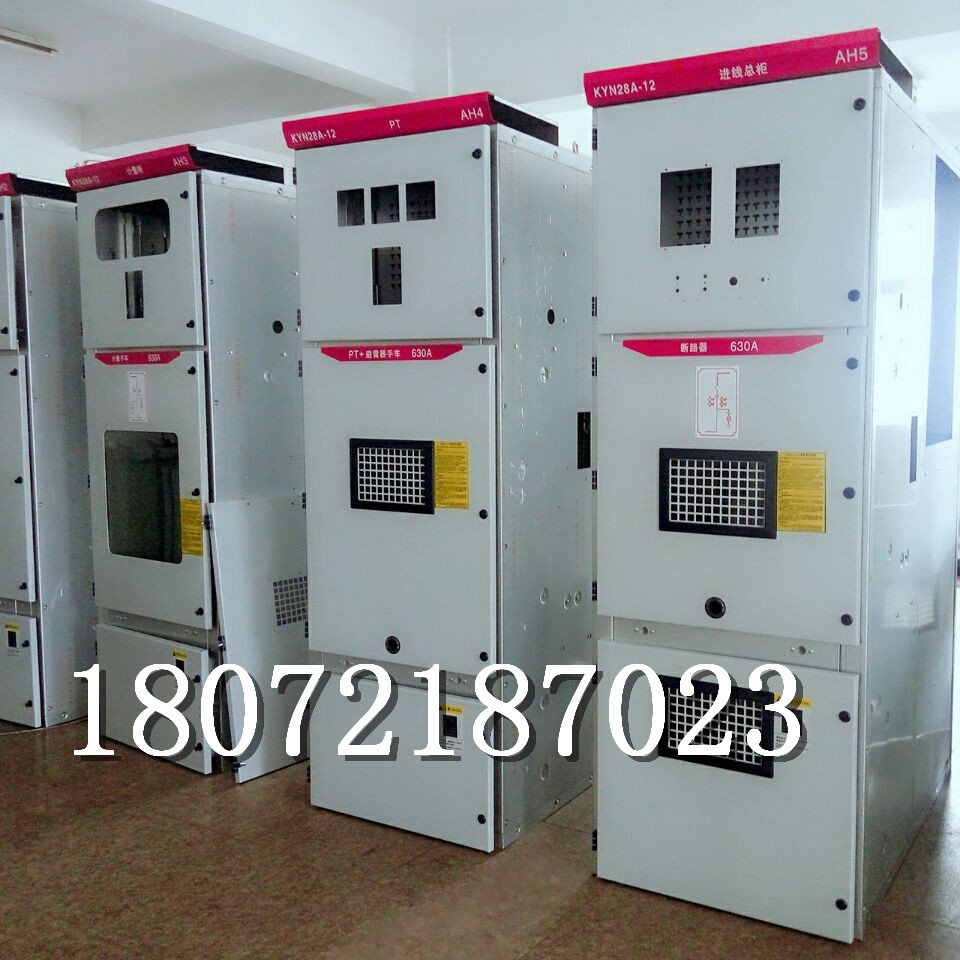

KYN28-12型铠装移开式高压中置柜是一种高压开关柜。分为上中下三层，上层是母线室和仪表室（有钢板隔开），中层为断路器室，安装手车式真空断路器，下层为电缆室。中置柜柜体采用进口优质敷铝锌板经过CNC机床，采用多重折弯技术加工而成，外壳坚硬，防护能力强，柜体防护等级为IP4X。主开关采用手车式真空断路器，拥有可靠的联锁装置，开关维护时直接抽出开关即可，维修方便。中置柜体积大，电缆室空间充足，可连接多条电缆，安装及维护方便。
开关柜能满足GB3906和IEC298要求进行设计。整体由柜体和可抽出部分（手车）两部分组成，柜体结构均采用敷铝锌板或镀锌板用螺栓接组合成型，用金属隔板将开关柜内部分分隔为断路器室、主母线室、电缆室和继电器仪表室，并且所有金属结构件可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置40*6MM的接地母线。
KYN61A-40.5户内交流高压金属封闭开关设备,(其外形尺寸在长宽高三个方向均减小了200mm)其配用的主开关为小型化的产品ZN85A-40.5/T1600-31.5型户内交流高压真空断路器. 它们的设计完全符合IEC62271和GB1984-2003,GB3906-200X,GB11022-xx的标准规定,广泛应用于40.5kV三相交流50Hz的电力系统中,作为发电厂,变电所以及工矿企业接受于配电之用,对电路具有控制,保护和检测等功该项目具有以下主要特点:
1.开关柜本体采用组装结构,结构简单,加工方便;
2.柜内采用同步开发的小型化元件如接地开关等,减小元件尺寸,减小操作功;
3.开关柜本体和断路器采用复合绝缘结构,有效提高绝缘水平,减小体积;
4.断路器采用上下布局结构手车式结构,有效利用开关柜高度空间,减小柜体深度尺寸;
5.断路器配用同步开发的新型灭弧室,管径显著减小,具有优良的开断能力;
6.断路器配用同步开发的弹簧操动机构,具有和断路器特性的最佳配合;
7.断路器一次回路电连接采用固定连接;且灭弧室触头压力调节无需拆卸极柱;
8.整机布局操作方便,配套连锁动作稳定可靠.
