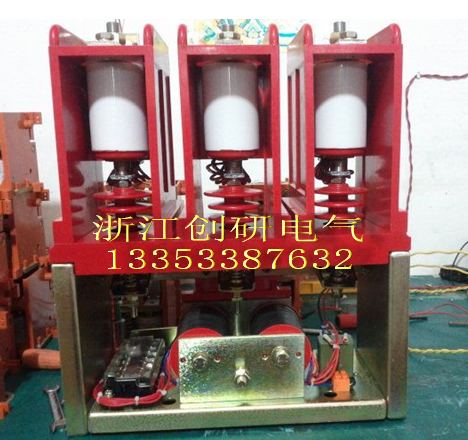

CKG3-6KV-7.2KV
高压交流真空接触器，适用于交流50Hz、额定工作电压至1140V，额定工作电流至63A的电力系统中，远距离接通与分断线路及频繁地起动和停止控制交流电动机用；并适宜与各种保护装置(JDB电子综合保护器、JR9型过流保护装置、阻容吸收装置)组成磁力起动器，特别适宜组成防爆型磁力起动器。
三、使用与维修
.2 产品特点
采用真空灭弧技术，具自接通分断能力强、电寿命长、工作可靠性高、工作过程中几乎没有噪音等特点
3 使用环境
a.海拔高度不超过2000m；
b.周围空气温度最高不超过+40℃,最低不低于-5℃；
c.周围空气相对湿度，不大于95%（+25℃时）；
d.安装与垂直面倾斜度不超过15度；
e.无显著冲击，振动和摇动的场合；
f.无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；
g.在没有雨雪侵袭的地方；
h.在三级污染以下的环境中；
j.使用类别：AC3、AC4。
4 型号组成及其代表意义
C 接触器 K 真空 J 交流 5 设计序号 63 额定电流(A) 1140 额定电压(V)
二、2 总体结构、工作原理及其工作特性
.1 真空接触器主要由真空灭弧系统、电磁系统、杠杆传动系统、辅助触头、整流装置、绝缘框架、底座等组成；零部件少，结构紧凑；
.2 触头被封闭在与外界隔绝的真空灭弧室中，不会因外部污染而影响其工作；
3 以真空为熄弧介质，分断能力强、电寿命长，如AC-4电寿命平均3～4万次，有的产品可高达6万次以上，这对其他接触器来说是困难的；
4 电弧不外喷(即喷弧距离为零)，不会引发火灾、爆炸等事故；
5 工作过程中不会扩散出对人体有害的气体，保证工作环境的清洁；
6 触头开距小，超程短，约等于同等容量空气式接触器的1/6～1/10，从而使整台接触器的外形尺寸小，重量轻，这为组合电器与成套装置的选用提供了实惠的产品；
7 控制电路由直流磁系统与整流装置组成；
8 工作过程中几乎没有噪音，保证工作环境的安静；
9 交流电源与直流电源都能使用，方便用户的选用。
1． 接触器的工作电压及工作电流不应超过额定值（控制回路原理图见图四、图五、）。
2． 对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可
用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。
3． 平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M
时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。
4． 在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主
电路负载侧。
5． 凡属下列情况之一时应对接触器作全面检查和调整。
⑴ 每年一次例行检查和清洁工作。
⑵ 动作一万次以后。
⑶ 真空开关管损坏后。
检查及调整内容：
⑴ 真空开关管真空度。可用工频试验法。
⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。
⑶ 检查开距及三管同步。
⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。
⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。
