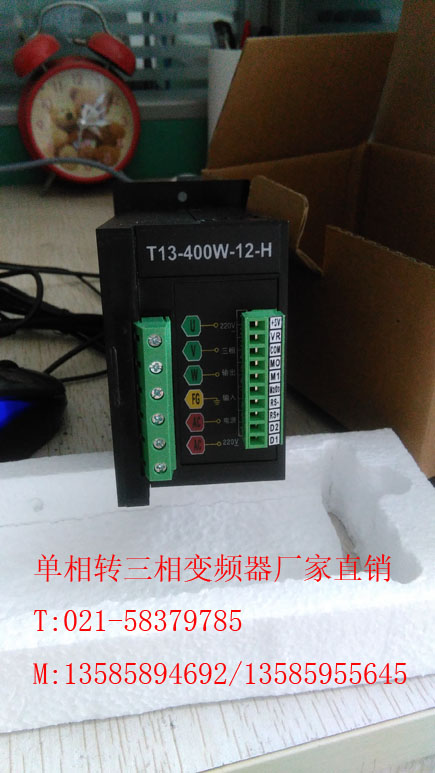

T13-200W-12-H/T13-400W-12-H变频器

T13-120W-12-H    T13-200W-12-H   T13-400W-12-H   T13-750W-12-H

120W200W400W驱动器简要说明：

该产品为单相电压输入,驱动三相电机.频率输出1.0--100.0HZ, 为了提高输出电压，本产品使用的是SVPWM调制方式, 载波频率8.0KHZ.适用于200W/400W电机,最大输出功率为300W/550W.该产品可以通过设定V/F补偿频率,以及设定该频率下的电压比率，任意更改V/F曲线.通过设定V/F曲线的最高值,根据负载情况，最大化的提高电能的使用效率,降低电机的发热,延长电机及变频器的使用寿命.

,1、尖端科技，极静音全系列变频器，将传统变频器的软、硬体设计改良，展现极静音运转的完美性能。

2、全系列采用智慧型模具全系列变频器，跨越IGBT等级，与日系产品同步采用符合UL规格的IPM元件，有效提高效率，出力大，发热量低，自动保护，品质稳定。

3、高低速运转，操控便利，加大高低速比（0.5HZ-2000HZ）及S曲线对各种精密机械运用，均可得心应手。

4、可以提供3种特性曲线，涵盖常数曲线，逐减转距曲线，并可自由调整节约能源运转，2000HZ最大输出频率及启动扭力，足可应付各型交流马达。

5、强化人机界面功能，独特多机能数位及类比端子，即使复杂的控制系统，亦可经由简单外部线路轻易达成。

6、体积小，容易安装，轻巧的外型设计解决了安装空间的限制问题。

1.1.显示界面说明:

L1:POWER指示灯,电源指示灯,常量.

L2:正转指示灯绿色(FWD),运行时常亮.正转停止时LED灯闪烁.

L3:反转指示灯蓝色(REV),运行时常亮.反转停止时LED灯闪烁.

L4:四位数码管显示,最高位为0时表示按键调速(电位器调速失效);最高位  为P时表示电位器调速(按键调速失效).以及故障代码显示.

1.2.按键功能解释:

K1:调速减按键/数据设定减(↓).

K7:调速加按键/数据设定加(↑).

K2:正反转切换按键(FWD/REV).

K3:保存/锁定按键(SAVE/LOCK).

K4:启动/停止按键/数据设定确认键(RUN/STOP/OK).

K5:设定进入键(MENU/ESC).

K6:功能参数显示按键(P-K/SHIFT).

电位器:旋钮调速电位器.

2.功能说明

2.1.变频器简要说明

该变频器为单相电压输入,驱动三相电机.频率输出1.0--100.0HZ, 为了提高输出电压，本产品使用的是SVPWM调制方式, 载波频率8.0KHZ.适用于200W/400W电机,最大输出功率为300W/550W.该变频器可以通过设定V/F补偿频率,以及设定该频率下的电压比率，任意更改V/F曲线.通过设定V/F曲线的最高值,根据负载情况，最大化的提高电能的使用效率,降低电机的发热,延长电机及变频器的使用寿命.

2.2.内部参数设定

2.2.1.运行界面说明

功能参数显示内容如下:

1.t-xx:显示为散热器温度值.

2.Cx.xx:显示为当前电流值.

3.xxx.x:显示为直流母线电压值.

4.xxxx显示为电机的转速.

5.Fxx.x:显示为运行频率值.

6.E-x.x:表示故障，参照故障代码确定故障原因.

7.电源指示灯闪烁代表该机器和外部RS485通讯成功.

8.运行指示灯FWD(绿色)LED,REV(蓝色)LED,闪烁代表停止;常亮代表在该模式下运行中.
