bng-m20*1.5外防爆挠性管
“启硕防爆”欢迎您！

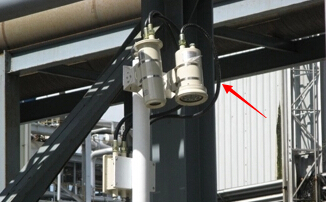

一、使用环境：
bng-m20*1.5外防爆挠性管用于可燃性粉尘环境20区、21区、22区以及ⅡBⅡC级T1-T6组爆炸性混合物场所，作为防爆电器设备的进出线连接或钢管布线弯曲难度较大的场所连接之用。防爆挠性管结构软管两端为金属螺纹活接头，管体部分由金属软管，外层夹布优质橡胶和增强尼布软管护套以及夹层钢丝编织网管三种形式组成。具有耐燃、耐油、耐腐蚀、耐水、耐磨、耐老化、挠性良好、结构牢固、工作可靠等优点，一般有500，700，1000等长度。
执行标准：GB3836.1、GB3836.2、GB12476.
1、JB/T9600、IEC60079-0、IEC60079-1、IEC61241-1-1
bng-m20*1.5外防爆挠性管结构特点
不应含有破坏金属和其绝缘
的腐蚀性气体。
15888244544
选择“启硕防爆”更放心
--------------------
联系人：徐非凡
手机：15888244544
QQ：88786783
三、产品特点
防爆挠性管由活接头与连接管组成；连接管由内管与护套组成；
活接头由不锈钢制作或优质碳素钢电镀处理；
内管由波纹管或金属软管制成，具有良好耐腐性；
具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工工作可靠等特点；
螺纹尺寸规格可根据用户要求特殊加工，如NPT螺纹、英制以及公制螺纹等；
防爆挠性管长度，常规供货有500mm、700mm、1000mm可供选择，也可根据用户需求订制其它长度；
三种不同材质可供选择
四、技术参数
防爆标志：ExdⅡ、DIP A20
防爆等级：IP65
型号
管通径（DN）
接头管螺纹（G'）
长度（mm）
最小弯曲半径（mm）
防爆标志
BNG700×G1/2'
15
1/2
700
80
ExdII
BNG1000×G1/2'
15
1/2
1000
80
BNG-700×G3/4'
20
3/4
700
110
BNG-1000×G3/4'
20
3/4
1000
100
BNG-700×G1'
25
1
700
145
BNG-1000×G1'
25
1
1000
145
BNG-700×G 11 /4'
32
11 /4
700
180
BNG-1000×G1 1 /4'
32
11 /4
1000
180
BNG-700×G1 1 /2'
40
1 1 /2
700
210
BNG-1000×G1 1 /2'
40
1 1 /2
1000
210
BNG-700×G2'
50
2
700
250
BNG-1000×G2'
50
2
1000
250
BNG-700×G2 1 /2'
70
2 1 /2
700
350
BNG-1000×G2 1 /2'
70
2 1 /2
1000
350
BNG-700×G3'
80
3
700
400
BNG-1000×G3'
80
3
1000
400
BNG-700×G4'
100
4
700
500
BNG-1000×G4'
100
4
1000
500
注意事项
1、若需订购防爆挠性连接管，材料为PVC、管通径为15mm、长度为500mm，一端内螺纹一端外螺纹、2、螺纹规格为G1/2'，则订货型号为“NGd-15×500B”；
若需订购粉尘防爆挠性连接管，材料为不锈钢、管通径为20mm、长度为700mm，一端内螺纹一端外螺纹，内螺纹规格为G3/24'，外螺纹规格为M25×1.5，则订货型号为“NGd-DIP Ⅱ-20×700B（G3/4内M25×1.5外）”；
1.本产品由、外螺纹管接头、活动螺母、连接套、护套、钢丝网套、波纹套等部件组成。
2.BNG(NGd)系列防爆挠性连接管有三种连接管方式：两端外螺纹、两端内螺纹、一端内螺纹一端外螺纹三大连接方式组成。
3.本产品防爆结构为隔爆型、产品具有耐腐蚀、耐磨、防水、结构牢固、耐老化、可挠性良好、工作性可靠等特点。
4.BNG(NGd)系列防爆挠性连接管长度，长期供货有：500mm、700mm、1000mm可供选择，也可根据用户需求定制其他长度。
5.BNG(NGd)系列防爆挠性连接管材质：橡胶防爆挠性连接管、304不锈钢防爆挠性连接管、钢丝编织网防爆挠性连接管。
6.内管采用金属波纹管，金属软管或金属蛇皮管，内管由不锈钢或经电镀处理的金属材料制成。
7.护套由耐老化，不燃或难燃的塑料、橡胶或金属编织网制成。
使用维护
1.挠性管使用前应检查铭牌上所有基本数据是否符合实际使用条件。
2.本产品在使用前应旋紧各个紧固件。
3.挠性管在使用期间应定期维护。
4.挠性管在检修时，螺纹啮合部位不得有磕碰、划伤等现象
，并注意旋紧各紧固件。
5.在存挠性管的周围环境中，
