产 品 详 细 介 绍：
三.各种型号开关柜优缺点
大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。如果客户提供的地点太少，做不了固定式的要改为做抽出式。
GGD型交流低压开关柜：
该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。

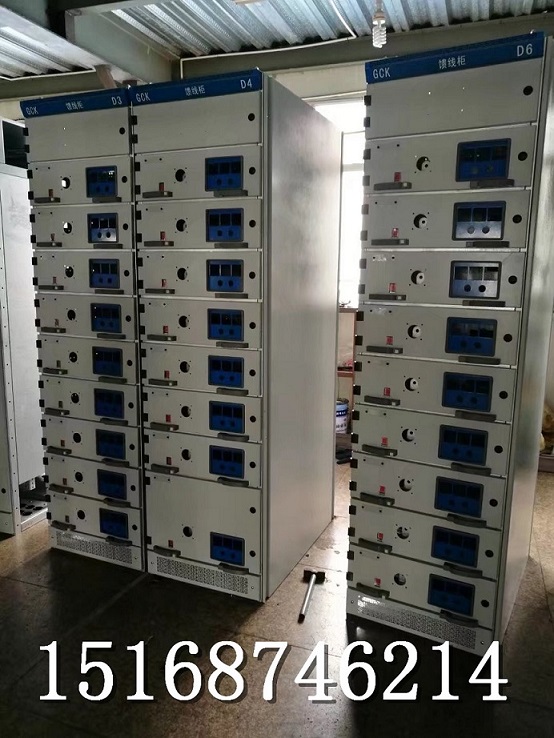

GCK开关柜：
具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。

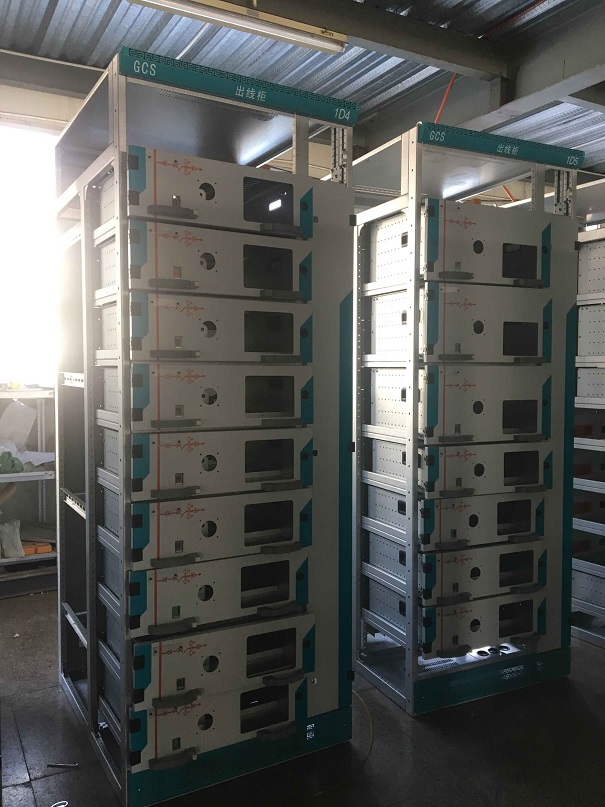

GCS低压抽出式开关柜：
具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
用途及特点：
GCK(L)低压抽出式开关柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至2500A配电系统中，作为动力，照明及配电设备的电能转换，分配及电动机控制之用。
本产品为抽出式全封闭结构，防护等级为IP30。屏高2200mm，深800、1000mm，宽600、800、1000mm，每一柜由多个功能单元组成，并且能以各种单元组合成各种不同方案。功能单元分别安装在柜内各自的小室内。当任何一个功能单元发生故障时即可迅速切断（或换上备用抽屉）不影响其它功能的正常工作，可以防止事故的扩大。
产品符合GB7251.1-1997及IEC439。
电气参数：
● 额定绝缘电压：660V ● 额定工作电流：≤3150A
● 额定工作频率：50HZ ● 额定短时耐受电流：30KA
● 辅助电路的工作电压： 交流：100V、220V、380V
直流：110V、220V
● 峰值耐受电流：63KA
● 额定峰值耐受电流：4000A
