1.产品说明：

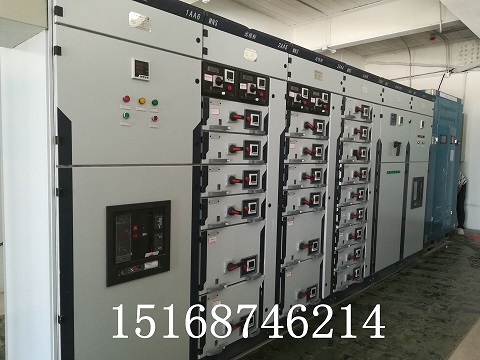

GCS低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
3.使用条件:
1 周围空气温度不高于+40°C，不低于-5°C。24小时内平均温度不得高于+35°C。 超过时，需根据实际情况降容运行。
2 户内使用，使用地点地海拔高度不得超过2000m。
3 周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度：如+20°C是为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。
5 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
6 用户有特殊要求时，可以与我公司协商解决。

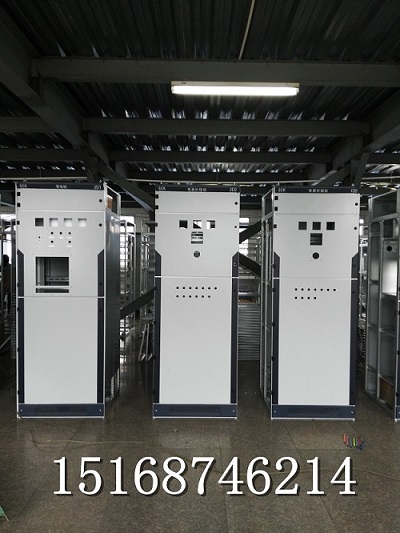

4.柜体外形尺寸：（MM)不含门
高
宽
深
2200
600
600 800 1000
2200
800
600 800 1000
2200
1000
600 800 1000
GCS开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
GCS (G是封闭式开关柜 C是抽出式 S是控制中心)
2.结构特点:
1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高
2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
5.开关柜的顶部根据受电需要可装母线桥。
