MNS系列产品优点：
MNS产品介绍

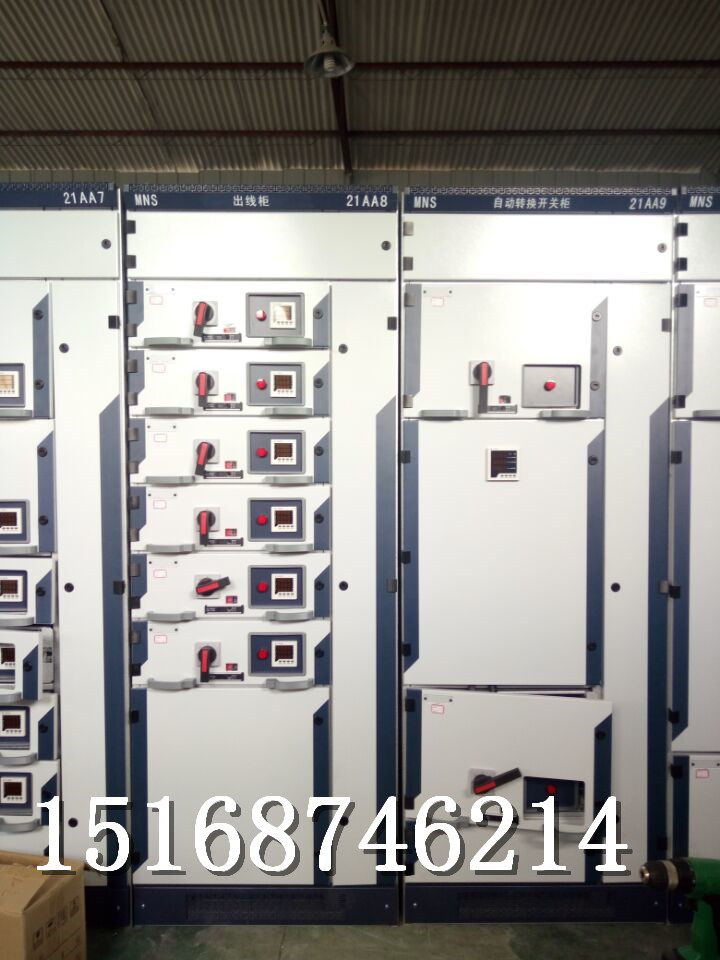

一.MNS抽屉柜概述：
MNS（Ⅱ）型低压成套开关设备，适用于交流50Hz，额定工作电压660V及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。符合IEC60439-1、GB7251.1及JB/T9661等相关标准。
二.MNS抽屉柜主要特点：
1、框架为组合式结构，基本骨架由C型钢材组装而成；
2、每一个柜体分隔为三个室，即水平母线室、抽屉小室、电缆室。各隔室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故；
3、设计紧凑：以较小的空间容纳较多的功能单元；
4、结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要；
5、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠；
6、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠；
7、材质可选用冷轧板、镀锌板、敷铝锌板制作；
8、柜体可分为全套功能板，半套功能板及矩形铁制通道三种方式制作。
结构特点
2.1.1框架采用:”C”型材，其型材的二侧面分别有模数为20mm和100mm的Φ9安装孔，使得框架组装灵活方便。
2.1.2框架的侧框装配形式设计为全组装式结构。
2.1.3装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。各室的作用相对独立。
2.1.4水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
2.1.5电缆隔室的设计使电缆上、下进出均十分方便。
2.1.6装置通用柜体的尺寸系列。
◆ 设计紧凑：以较小的空间能合纳较多的功能单元。
◆ 结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
◆ 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装。
◆ 技术性能高。主要参数达到当代国际技术水平。
◆ 压缩场地。三化程度高，可大大压缩储存和运输预制作的场地。
◆ 装配方便。不需要特殊复杂性。
