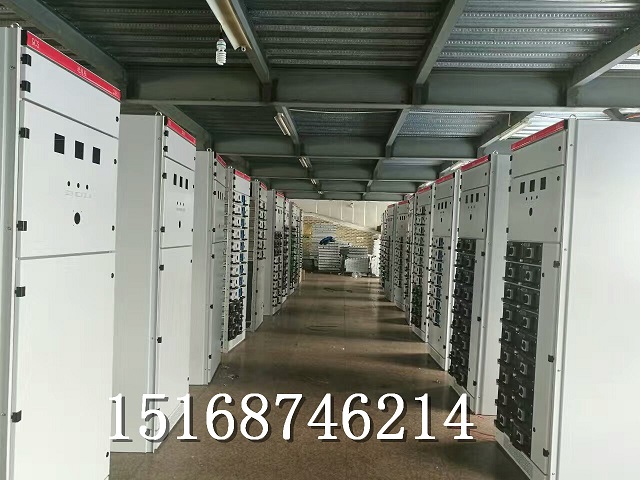

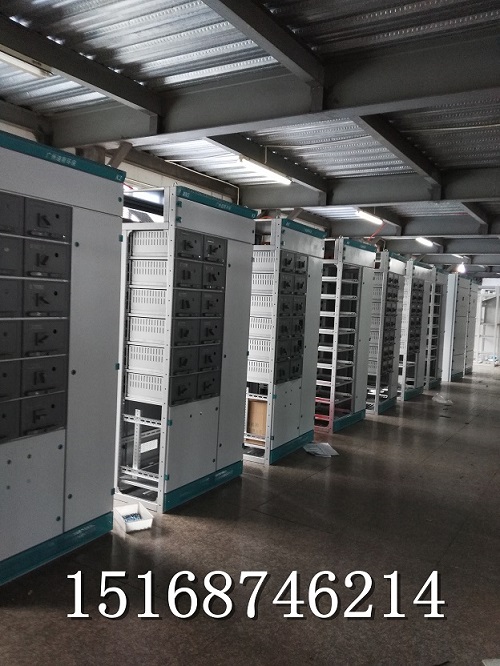

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉坚固互相连接成基本框架，再接需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
二、结构特点
1、柜体顶盖为可拆卸式，柜顶的四角装有吊环，用于起吊和装运。
2、GCK系列低压开关柜可分为抽出式与固定式（经济型）
3、柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。
4、功能电源是按照模数化结构设计，一个模数（1M)为200mm，有效器件安装高度为1800mm（相当于9M)。
三、订货须知
1.结构特征：编辑
1、柜架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
2、杠架及零部件安装孔按模数E=200mm变化；
3、内部结构采用镀锌处理，外部经酸洗和磷化处理后，采用静电环氧粉末喷涂；
4、在动力中心（PC）进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，MB系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器。
在一般情况下，PC单元带有翻排的主电路（包括母联），额定电流在630A~1600A时，占据一个外形尺寸为800*1000*2200（宽*深*高）的柜体。没有翻排的主电路占据一个外形尺寸为800*800*2000（宽*深*高）的柜体，额定电流在1600A~3150A时，占据一个外形尺寸为1000*800*2200（宽*深*高）的柜体。
动力中心（PC）馈电柜结构与进线柜相似，馈电电流在630A~1600A时，一个1000*1000*2200（宽*深*高）的柜体可装二个回路，为上下布置安装。
5、每台MCC柜最多能安装9个一个单元的抽屉或18个1/2单元的抽屉，或36只1/4抽屉。1/4单元(电流最大63A),1/2单元(电流最大100A),1单元(200高,电流最大到250A),1.5单元(300高,电流最大到400A),2单元(400高,电流最大到630A),2.5单元(500高,电流最大到630A),3单元(600高,电流最大到630A)。
用户在订货时应提供或明确:
1，一次回路方案、单线系统图及主母线规格；
2，二次回路原理图；
3，开关柜排列图，变电所平面图；
4，每个回路电器元件的详细规格参数；
5，开关柜表面颜色；
6，与变压器柜母线连接的方式；
7，当供电系统存在谐波源（如大型整流装置等）时，用户应采取一定的抑制措施或在订货时提出，双方共同协商解决；
