常熟富士CK3-12

您好，我们是乐清市悠久电气有限公司本公司专业代理销售多种知名品牌进口电气：施耐德，西门子，ABB，日本富士，台安，士林，三菱机电常熟开关等交流接触器，小型断路器，塑壳断路器。热继电器等价格优惠，产品齐全联系电话：0577-27871080 手机：13588971080报价QQ:184286066

产品详细信息

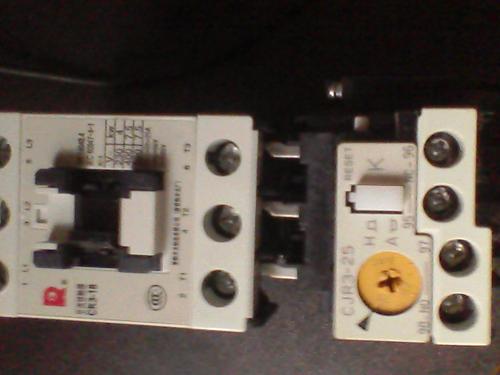

CK3交流接触器用于交流50Hz或60Hz、额定工作电压至690V及额定工作电流至800A的低压配电系统中接通和分断电路，并可与CJR3热过载继电器或CD1电动机保护器或CD4智能马达保护器组成电动机起动器，以保护运行中可能发生过载的电动机。产品符合IEC60947-4-1、GB 14048.4标准，并获得国家强制性产品认证“CCC”证书。
2.正常使用条件
海拔不超过2000m，湿热带型产品海拔不超过1000m；
周围介质温度不高于+55℃和不低于-5℃；
安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施；
能耐受潮湿空气影响，能耐受盐雾、油雾的影响；
安装场所的污染等级为3级；
接触器主电路安装类别为Ⅲ，其余控制和辅助电路为Ⅱ。

CK3系列交流接触器主要技术参数表

型号			CK3-09F CK3-09	CK3-12F CK3-12	CK3-18F CK3-18	CK3-25F CK3-25	CK3-32	CK3-40	CK3-50	CK3-65	CK3-80	CK3-09F/G CK3-09/G	CK3-12F/G CK3-12/G	CK3-18F/G CK3-18/G	CK3-25F/G CK3-25/G
额定工作电压Ue（V）			AC220/230V，AC380/400V，AC660/690V
额定工作电流 Ie（A）	AC-3	220/230V	9	12	18	25	32	40	50	68	80	9	12	18	25
		380/400V	9	12	18	25	32	40	50	65	80	9	12	18	25
		660/690V	5	7	9	9	15	19	26	38	44	5	7	9	9
	AC-1	≤400V	20	20	25	32	50	60	65	100	105	20	20	25	32
额定绝缘电压Ui(V)			690				1000					690
额定冲击耐受电压Uimp(V)			6000				8000					6000
飞弧距离（mm）			2
机械寿命（万次）			1500	1500	1500	1500	1500	1500	1500	1000	1000	1500	1500	1500	1500
电寿命（万次）（AC-3 380/400V）			200	150	150	150	150	150	150	150	100	200	150	150	150

型号			CK3-32/G	CK3-40/G	CK3-50/G	CK3-65/G	CK3-80/G	CK3-105	CK3-125	CK3-150	CK3-180	CK3-220	CK3-300	CK3-400	CK3-600	CK3-800
额定工作电压Ue（V）			AC220/230V，AC380/400V，AC660/690V
额定工作电流Ie（A）	AC-3	220/230V	32	40	50	68	80	105	125	150	180	220	300	400	600	800
		380/400V	32	40	50	65	80	105	125	150	180	220	300	400	600	800
		660/690V	15	19	26	38	44	64	72	103	150	150	230	360	600	630
	AC-1	≤400V	50	60	65	100	105	150	150	200	260	260	350	450	660	800
额定绝缘电压Ui(V)			1000
额定冲击耐受电压Uimp(V)			8000
飞弧距离（mm）			2												50
机械寿命（万次）			1500	1500	1500	1000	1000	1000	1000	1000	1000	1000	1000	1000	500	250
电气寿命（万次）（AC-3 380/400V）			150	150	150	150	100	100	100	100	100	100	100	50	50	25

5. 控制电源电压Us额定值及代号

CK3-09F～25F CK3-09～80			CK3-09F/G～25F/G CK3-09/G～80/G		CK3-105～800			CK3-25/VS～400/VS用
交流操作（AC）			直流操作（DC）		交直流两用（AC/DC）			交直流两用（AC/DC）
电压（V）	代号		电压（V）	代号	电压（V）		代号	电压（V）		代号
电压（V）	50Hz	60Hz	电压（V）	代号	AC （50Hz/60Hz）	DC	代号	AC （50Hz/60Hz）	DC	代号
24	E5	—	24	E	241）	241）	E8	—	—	—
36	I5	—	—	—	361）	—	I8	36	—	I8
42	—	C6	—	—	421）	—	C8	—	—
48	F5	—	48	F	481）	481）	F8	48	48	F8
110	H5	—	110	H	110	110	H8	110	110	H8
127	L5	—	—	—	—	—	—	—	—	—
132	—	U6	—	—	127/132	—	U8	127/132	—	U8
150	—	A6	—	—	150	—	A8	—	—	—
220/230	N5	—	220	M	220/230	220	M8	220/230	220	M8
260/277	—	Z6	—	—	260/277	—	Z8	—	—	—
380/400	45	—	—	—	380/400	—	48	380/400	—	48
460/480	—	V6	—	—	460/480	—	V8	—	—	—
注1：CK3-600、800无该控制电压

6. 控制线圈特性

● 交流操作

型号	动作电压范围（50Hz、60Hz）		电磁铁容量（VA）		损失（W）	动作时间（ms）
型号	吸合	释放	吸合时	保持时	损失（W）	线圈ON～主触头ON	线圈OFF～主触头OFF
CK3-09F CK3-09	0.85 ～1.1Us	0.2 ～0.75Us	90	9	2.7	9～20	5～16
CK3-12F CK3-12			90	9	2.7	9～20	5～16
CK3-18F CK3-18			90	9	2.7	9～20	5～16
CK3-25F CK3-25			90	9	2.7	9～20	5～16
CK3-32			120	12.7	3.6	10～17	6～13
CK3-40			120	12.7	3.6	10～17	6～13
CK3-50			120	12.7	3.6	10～17	6～13
CK3-65			180	13.3	4.5	10～18	8～18
CK3-80			180	13.3	4.5	10～18	8～18
CK3-105			85	3.4	2.4	39～45	27～33
CK3-125			130	3.4	2.5	31～37	30～36
CK3-150			130	3.4	2.5	31～37	30～36
CK3-180			195	4.4	3.3	38～44	31～37
CK3-220			195	4.4	3.3	38～44	31～37
CK3-300			280	5.0	3.4	43～49	41～47
CK3-400			280	5.0	3.4	43～49	41～47
CK3-600			460	11	8.6	69～75	56～62
CK3-800			460	11	8.6	69～75	56～62

● 直流操作

型号	动作电压范围		电磁铁容量（W）		时间常数（ms）	动作时间（ms）
型号	吸合	释放	吸合时	保持时	保持时	线圈ON～主触头ON	线圈OFF～主触头OFF
CK3-09F/G CK3-09/G	0.85 ～1.1Us	0.1 ～ 0.75Us	7	7	50	43～47	10～24
CK3-12F/G CK3-12/G			7	7	50	43～47	10～24
CK3-18F/G CK3-18/G			7	7	50	43～47	10～24
CK3-25F/G CK3-25/G			7	7	50	43～47	10～24
CK3-32/G			9	9	60	40～50	8～17
CK3-40/G			9	9	60	40～50	8～17
CK3-50/G			9	9	60	40～50	8～17
CK3-65/G			12	12	70	60～70	14～21
CK3-80/G			12	12	70	60～70	14～21
CK3-105			100	2.4	1	35～41	26～32
CK3-125			160	2.4	1	28～34	27～33
CK3-150			160	2.4	1	28～34	27～33
CK3-180			230	3.4	1	33～39	31～37
CK3-220			230	3.4	1	33～39	31～37
CK3-300			380	3.4	1	38～44	41～47
CK3-400			380	3.4	1	38～44	41～47
CK3-600			500	8.8	1	64～70	52～57
CK3-800			500	8.8	1	64～70	52～57
