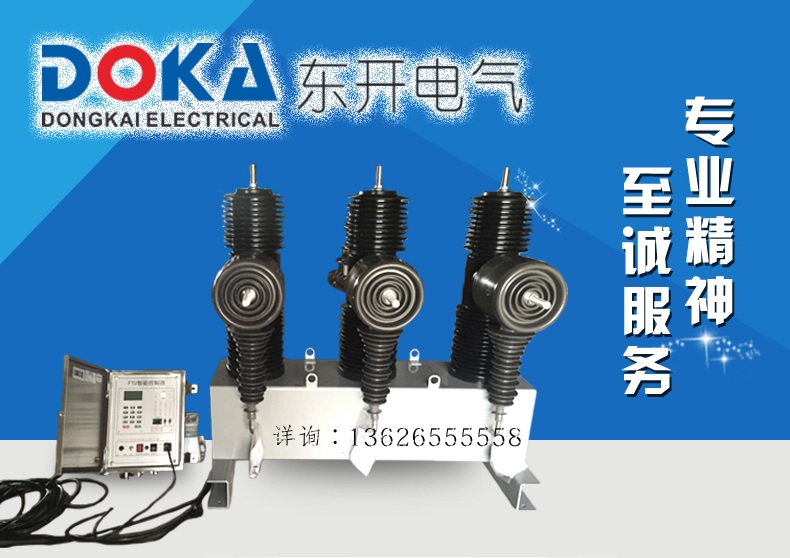

户外柱上35KV 真空断路器
1 概述ZWDK-40.5M型智能真空断路器采用电动弹簧机构（或永磁机构）和高可靠性的智能控制器构成。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。? 极高的可靠性? 在整个寿命期间完全免维护? 具有高机械寿命和电寿命? 整机体积小，重量轻，便于安装? 具有标准继电保护和快速自动重合闸功能1.2 技术参数断路器的主要技术参数序 号 项 目 单 位 数 值1 额定电压 kV 40.52 额定电流 A 1250/16003 额定频率 Hz 50或604 工频耐压1min（湿）（干） kV 80/955 雷电冲击耐受电流（峰值） kV 1856 额定短路开断电流 kA 31.57 额定短路关合电流（峰值） kA 808 额定峰值耐受电流 kA 809 4S短时耐受电流 kA 31.510 额定操作循环 分－0.1s－合分－3s－合分-6s合分-60s恢复11 额定短路电流开断次数 次 3012 机械寿命 次 2000013 智能机构控制电压 V DC22014 二次回路1min工频耐压 KV 2断路器的主要机械参数序 号 参数名称 单 位 数 据1 触头开距 mm 16±12 触头超行程 mm 4±0.53 分闸速度 m/s 1.4-1.84 合闸速度 m/s 0.4-0.85 触头合闸弹跳时间 ms ≤56 相间中心距离 mm 460±27 三相分合闸不同期性 ms ≤28 各相导电回路电阻 μΩ ＜1209 合闸时间 ms 25～4510 分闸时间 ms 20～4511 重量 Kg 2952 断路器结构及工作原理ZWDK-35M型智能断路器主要由集成固封极柱、电流互感器、电动操动机构及箱体组成。该型号断路器为小型化设计。同时配有手动分闸、合闸装置。电流互感器可根据用户需要选择。ZWDK-35M型智能真空断路器的控制由配套的智能控制单元完成。可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。智能控制单元接近断路器安装，通过控制电缆与断路器连接。智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。2.1断路器的工作原理与过程2.1.1灭弧原理：ZWDK-35M型真空智能断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时，由于触头的特殊结构，在触头的间隙中也会产生适当的纵向磁场，促使真空电弧保持为扩散型，并使电弧均匀地分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭达到分断的目的。由于采用纵向磁场控制真空电弧，所以真空断路器具有强而稳定的开断电流能力。2.1.2储能：ZWDK-可手动通过储能手柄储能，也可以电动储能。2.1.3合闸操作：本地按动智能控制单元上的合闸按钮，或者通过远方遥控合闸操作，也可以使用分合闸手柄手动合闸。2.1.4分闸操作：本地按动智能控制单元上的分闸按钮，或者通过远方遥控分闸操作，或者使用分合闸手柄分闸。
