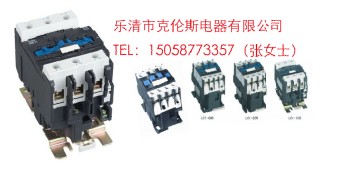

CJX2-4011交流接触器【上海人民】

 CJX2(LC1)系列交流接触器(以下简称接触器)适用于交流50Hz或60Hz，电压至690V、电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电起动器。

产品符合GB14048.4标准。

二：型号及其含义

CJX2接触器标准型号如下：

CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201

CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2501

CJX2-3201 CJX2-3201 CJX2-4011 CJX2-5011

CJX2-6511 CJX2-8011 CJX2-9511

辅助锄头的含义

空气延时头的型号含义

三：特性

1.电寿命曲线

2.主电路技术参数

型号    额定绝缘电压    约定发热电流A    额定工作电流 400V AC3    控制空率    触头数量    备注

                230V    400V    415V    440V    690V

CJX2-0910

CJX2-0901    690    20    9    2.2    4    4    4    5.5    3P+NO

3P+NC    安装方式：1、两个螺钉安装。

2、35mm导轨安装

CJX2-1210

CJX2-1201        20    12    3    5.5    5.5    5.5    7.5    3P+NO

3P+NC

CJX2-1810

CJX2-1801        32    18    4    7.5    9    9    9    3P+NO

3P+NC

CJX2-2510

CJX2-2501        40    25    5.5    11    11    11    15    3P+NO

3P+NC

CJX2-3210

CJX2-3201        50    32    7.5    15    15    15    18.5    3P+NO

3P+NC

CJX2-4011        60    40    11    18.5    22    22    30    3P+NO

+NC    安装方式：1、两个螺钉安装。

2、75mm或35mm导轨安装

CJX2-5011        80    50    15    22    25    25    33

CJX2-6511        80    65    18.5    25    37    37    37

CJX2-8011        125    80    22    37    45    45    45

CJX2-9511        125    95    25    45    45    45    45

3.线圈参数

四：外形尺寸及安装尺寸

外形尺寸及安装尺寸

CJX2-40~95安装尺寸
