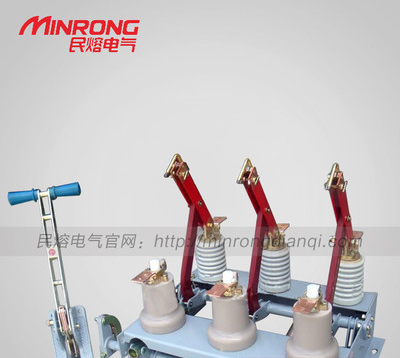

FN3-12R/630 FN3-10R/630高压负荷开关
FN3-12系列户内高压负荷开关
额定短时耐受电流(KA)
◎概述
FN3-10(R)型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV的电力系统中,作为正常情况下分,合电路之用.负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用.
◎结构简介
负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.
◎主要技术参数
额定电压(KV)
额定电流(A)
额定开断电流(KA)
额定峰值耐受电流(KA)
额定短路持续时间(S)
重量(KG)
cosφ=0.15
cosφ=0.17
10
400
8.5
1.45
25
8.5
5
50
◎外形安装尺寸
