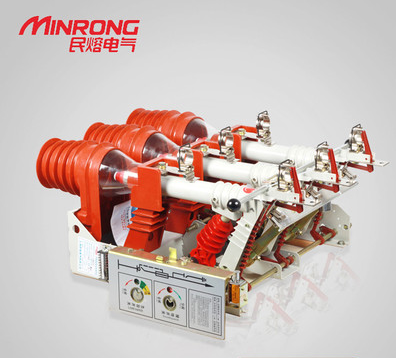

FKN12-10/630 FKN12-10R/630负荷开关
FKN12-12系列压气负荷开关-熔断器电器
名称
◆FN12高压开关外型尺寸图，安装尺寸图
●产品型号及含义
说明:弹簧机构分为手动操作弹簧机构,电动操作弹簧机构
●主 要 用 途
FKB12A-12D压气式负荷开关,FKRN12A-12D系列压气式负荷开关-熔断器组合电器,适用于12Kk及以下三相配电系列系统中,作为变压器,电缆,架空线路等电力设备的控制和保护之用;特别适用于城网.农网的终端变电站及箱式变电站.并适用于环网.双辐射供电单元的控制和保护.FKN12A-12D系列压气式负荷开关可以分为分合负载电流和过载电流FKRN12A-12D系列压气式负荷开关--熔断器组合电器可以分为分合负载电流,过载电流,开断线路电路电流.
●使用环境条件
1.周围空气温度 上限:+40oC 下限:-25oC2.海拔高度不1000m3.相对湿度日平均值不大于95%,月平均值不大于90%.4.地震列度不超过8度:5.无火灾.爆炸危险,化学腐蚀及剧烈振动的场所6.污秽等级:Ⅱ
●结构特点
1.负荷开关.接地开关.熔断器及机构在一个框架上,可灵活组合,体积小,安装方便简易;2.断口为直动式布置,动.热稳定电流参数高,一次性完成操作;3.具有静触头绝缘罩,使环网柜在结构上实现了隔离,省区了相间就绝缘隔离板,断口绝缘插板,可防止柜内弧光短路事故;4.具有独特的活门结构,负荷开关分闸后,活门自动将断口隔离,防护性能好;5.负荷开关与接地开关,熔断器之间有可靠的机械闭锁装置,满足"五防"要求;6.具有手动操作及交直流两用操作电源的电动操作两种形式,便于实现电力系"三遥"要求.
●主要技术参数
序号
项目
单位
FKN12A-12D
FKRN12A-12D
1
额定电压
KV
12
12
2
额定频率
Hz
50
50
3
额定电流
A
630
125
4
额定
绝缘
水平
1min工频耐受电压
对地,相间
隔离断口
雷电冲击耐受电压(峰值)
对地,相间
隔离断口
KV
42
42
48
48
75
75
85
85
5
额定短时耐受电流
负荷开关
KA
20
-
接地开关
20
6
额定短路持续时间
负荷开关
S
4
-
接地开关
2
7
额定短路关合电流(峰值)
KA
50
-
8
额定开断电流
有功负载开断电流
闭环开断电流
5%有功负载开断电流
电缆充电电流
开断空载变压器容量
A
630
-
630
-
31.5
-
10
-
KVA
1250
9
额定短路开断电流(限流熔断器)
KA
-
31.5
10
额定转移电流
A
-
1200
11
机械寿命
次
2000
2000
12
撞击器输出能量
J
-
1+0.5
表2
序号
单位
数据
1
断口开距
mm
≥175
2
相间中心距
210±2
3
相间空气间距
≥125
4
行程
210±4
5
超行程
≥40
6
三相合闸不同期
ms
≤10
7
三相合闸不同期
≤5
8
分励脱扣器固有分闸时间
ms
40-65
9
主回路电阻
υΩ
≤130
●FKN12A-12D侧装右操作
●侧面倒装右操作
型号/尺寸
A
H
C
D
E
F
K
J
L
M
N
P
R
S
T
U
V
W
Z
重量
FKN12A-12D
390
940
600
210
648
270
67
50
155
287
171
368
11
337
170
94
105
868
180
70kg
●FKRN12A-12D侧装右操作
●侧面倒装右操作,侧装左操作
型号/尺寸
A
H
C
D
E
F
K
J
L
M
N
P
R
S
T
U
V
W
Z
重量
FKRN12A-12D
375
940
600
210
648
270
64
50
155
287
150
370
14
337
171
94
105
868
180
70kg
●FKN12A-12D,FKRN12A-12D电动机机构侧装右操作
●FKN12A-12D,FKRN12A-12D电动机机构侧装左操作
型号/尺寸
A
H
C
D
E
F
K
J
L
M
N
P
R
S
T
U
V
W
Z
重量
FKRN12A-12D
375
940
600
210
648
270
64
50
155
287
150
370
14
337
170
94
105
868
180
70kg
