总线连接器直接到 PROFIBUS 节点或者 PROFIBUS 网络组件的 PROFIBUS 接口（9 针式 Sub-D 型非式连接器）。

进线和出线 PROFIBUS LAN 电缆通过连接器中的四个端子连接。

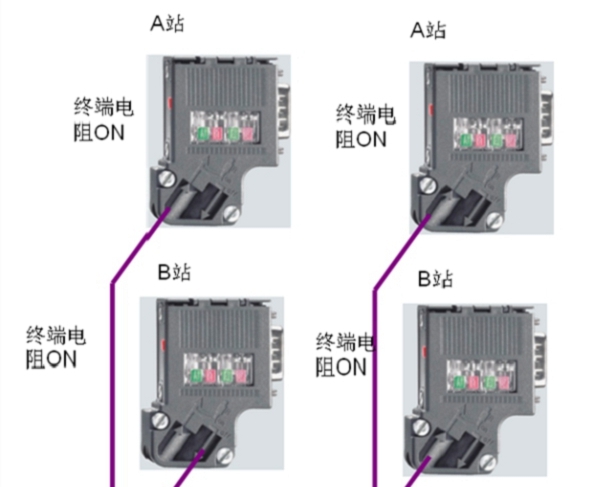

使用从外部很容易接近的开关（ 6ES7 972-0BA30-0XA0 除外）来连接集成在总线连接器中的线路终接器。 在这里，进线和出线总线电缆在连接器中是分开的（隔离功能）。

PROFIBUS 两端都必须如此。

6GK1 905-6AA00	快速剥线工具
6ES7 972-0BA50-0XA0	快速连线网络接头（不带编程口）
6ES7 972-0BB50-0XA0	快速连线网络接头（带编程口）
6ES7 972-0BA12-0XA0	90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0	90度网络接头（带编程口）
6ES7 972-0BA41-0XA0	35度网络接头（不带编程口）
6ES7 972-0BB41-0XA0	35度网络接头（带编程口）
6GK1 500-0EA02	无角度网络接头（不带编程口）
6GK1 500-0FC00	无角度快速连线网络接头（不带编程口）

总线接头	6ES7 972-0BA12-0XA0 6ES7 972-0BB12-0XA0 6AG1 972-0BB12-0XA0 1)	6ES7 972-0BA41-0XA0 6ES7 972-0BB41-0XA0 6AG1 972-0BB41-0XA0 1)	6ES7 972-0BA30-0XA0 2)
电缆引出线	90° 电缆出线	35° 电缆出线	30° 电缆出线
传输速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 至 1500 KB/S
端接电阻	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的	无端接电阻， 不能用于总线上的个或一个设备
接口
PROFIBUS 站	9 针 Sub-D 插座	9 针 Sub-D 插座	9 针 Sub-D 插座
PROFIBUS 总线电缆	4 个端子板，用于截面积为 1.5 mm2的导线	4 个端子板，用于截面积为 1.5 mm2的导线	4 个绝缘刺破连接件，适用于 0.644 ± 0.040 mm2 的导线
快速连接绝缘位移	X	X	√
电源 （必须来自数据终端设备）	4.75 - 5.25 VDC	4.75 - 5.25 VDC	–
电流消耗	5 mA	5 mA	–
允许条件
工作温度	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃
运输/贮存温度	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C
相对湿度	75 %，+25℃ 时	75 %，+25℃ 时	75 %，+25℃ 时
设计
外形尺寸（W x H x D），[mm]	15.8 x 59 x 35.6	15.8 x 54 x 39.5	15 x 57.6 x 39.45
重量	大约 40 g	大约 40 g	大约 30 g
编程器接口	0BA12：no; 0BB12:√	0BA41:无；0BB41；√	X
防护等级	IP20	IP20	IP20
UL 认证	√	√	√
用于 PLC
S7-200/-300/-400?	• 3)	•	•
C7-633 DP, C7-634 DP, C7-635, C7-636	•	•	•
S5-115U 至 S5-155U	•	•	•
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S	•	•	•
编程器
PG 720/720C/PG 740/PG 760		•	•
接口
IM 308-C	•	•	•
CP 5431 FMS/DP	•	•	•
CP 342-5	•	•
CP 343-5	•	•
CP 443-5	•	•
IM 467	•	•
CP 5511/CP 5512/CP 5611/CP 5613/CP 5614	•	•
SIMATIC OP
OLM/OBT	•	•
RS 485 转发器	•	•	•

• 适合于应用

1) 适用于宽温度范围（-25 °C 至 +60 °C）并具有优异防恶劣性能（覆膜涂层）的 SIPLUS 模块

2)软总线电缆不适用于这种接头

3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 IFM2 接口时，不能与 IFM1 接口结合使用

总线接头	6ES7 972-0BA52-0XA0 6ES7 972-0BB52-0XA0	6ES7 972-0BA60-0XA0 6ES7 972-0BB60-0XA0	6GK1 500-0FC10	6GK1 500-0EA02
电缆引出线	90° 电缆出线	35° 电缆出线	180° 电缆出线	180° 电缆出线
传输速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s
端接电阻	集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的。通过 FastConnect 的绝缘刺破技术进行连接	集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的。通过 FastConnect 的绝缘刺破技术进行连接	集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的。 通过 FastConnect 的绝缘刺破技术进行连接	集成电阻器组合和隔离器的功能可使用一个滑触开关选择： 如果连接有电阻器，则引出总线是断开的
接口
PROFIBUS 站	9 针 Sub-D 插座	9 针 Sub-D 插座	9 针 Sub-D 插座	9 针 Sub-D 插座
PROFIBUS 总线电缆	所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆 （FC 电缆除外）	所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆 （FC 电缆除外）	所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆 （FC 电缆除外）	4 个端子板用于 1.5 mm2 的布线
快速连接绝缘位移	√	√	√	X
电源 （必须来自数据终端设备）	4.75 - 5.25 VDC	4.75 - 5.25 VDC	4.75 - 5.25 VDC	4.75 - 5.25 VDC
电流消耗	5 mA	5 mA	5 mA	5 mA
允许条件
工作温度	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃
运输/贮存温度	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C
相对湿度	75 %，+25℃ 时	75 %，+25℃ 时	75 %，+25℃ 时	75 %，+25℃ 时
设计
外形尺寸（W x H x D），[mm]	15.8 x 59 x 35.6	15.8 x 54 x 39.5	16 x 67 x 34.3	15 x 57 x 39
重量	大约 50 g	大约 50 g	大约 40 g	大约 100 g
编程器接口	0BA52:X；0BB52：√	0BA60：X；0BB60：√	X	X
防护等级	IP20	IP20	IP20	IP20
UL 认证	√	√	√	X
用于 PLC
S7-200/-300/-400	•	•
C7-633 DP, C7-634 DP, C7-635, C7-636	•	•
S5-115U 至 S5-155U	•	•
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S	•	•
编程器
PG 720/720C/PG 740/PG 760			•	•
接口
IM 308-C	•	•
CP 5431? FMS/DP	•	•
CP 342-5/ CP 343-5/ CP 443-5	•	•
IM 467	•	•
CP 5511/CP 5512/CP 5611/CP 5613 2/CP 5614 A2			•	•
SIMATIC OP			•	•
OLM/OBT	•	•	•	•
RS 485 转发器	•	•
