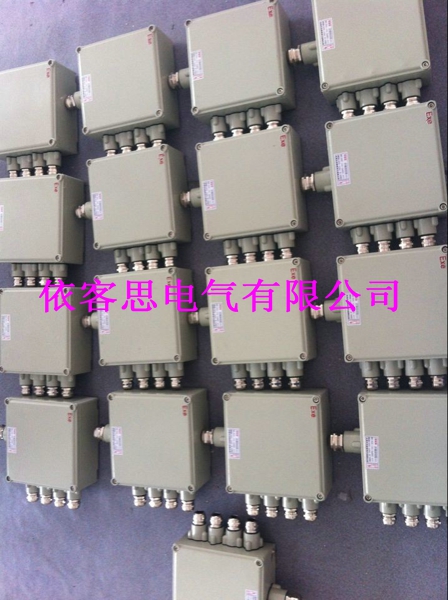

带电缆接头铝合金防爆接线箱BJX-20/4
适用范围
1适用于爆炸性气体环境1区、2区危险场所；
2适用于IIA、IIB、IIC级爆炸性气体环境；
3适用于可燃性粉尘环境20区、21区、22区；
4适用于温度组别为T1T6的环境；
5适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境；


产品特点
1 接线箱外壳采用优质钢板或铝合金压铸成型，产品经过高速抛丸处理后，高压静电喷塑，颜色二工色，外形美观；
2 本产品分为隔爆型防爆产品与增安型防爆产品，内部可装各种接线端子，接线方便；
3 采用国家标准设计，可选择壁挂式和落地式等；
4 可按客户要求加装防护箱，能够达到更高的户外防护效果；
5 所有紧固件均采用抗强腐蚀的304不锈钢材质；
6 布线方式，钢管或电缆、防爆软管均可；
7 可根据用户要求特殊定制；

技术参数
防爆标志：ExdIIBT4/T5/T6、ExeIIT4/T5/T6、DIP A20 TA,T4/T5/T6；
额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
进出线数量：按客户要求
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

外形及安装举例
壳体型号 型号 A B C D E 进线口数量及规格 出线口数量及规格 备注
Ⅰ型 BJX-20/4 200 185 100 140 100 1-G3/4" 4-G1/2" ExdⅡBT6
Ⅱ型 BJX-20/8 242 215 136 164 112 1-G1" 7-G3/4"
Ⅲ型 BJX-20/16 324 280 214 235 132 1-G1/2" 7-G3/4"
Ⅳ型 BJX-20/24 422 286 316 235 132 1-G1/2" 11-G3/4"
Ⅴ型 BJX-20/36 422 359 320 315 134 1-G1/2" 13-G3/4"

壳体型号 型号 A B C D E F 进线口数量及规格 出线口数量及规格 备注
Ⅰ型 BJX-20/8 270 290 160 160 113 99 1-G3/4" 6-G1/2" ExdⅡCT6
Ⅱ型 BJX-20/16 330 360 220 220 119 104 1-G11/2" 6-G3/4"
Ⅲ型 BJX-20/24 370 408 260 260 135 119 1-G1/2" 10-G3/4"
Ⅳ型 BJX-20/36（48） 460 498 350 350 140 124 1-G1/2" 12-G3/4"

壳体型号 型号 A B C D E F G H 进线口数量及规格 出线口数量及规格 备注
Ⅰ型 BJX-20/20 190 226 274 92 124 238 12 98 1-G1" 3-G3/4" ExeⅡT6
Ⅱ型 BJX-20/20 190 226 318.5 150 190 332 12 98 1-G11/2" 3-G1"
Ⅲ型 BJX-20/30 250 210 378.5 190 226 332 12 98 1-G1/2" 4-G1"
Ⅳ型 BJX-20/60 250 351 400 210 250 404 13 98 1-G2" 6-G1"
Ⅴ型 BJX-20/80 300 351 428.5 160 200 354 13 98 2-G2" 7-G1"

Ⅵ型 BJX-20/120 300 351 429 260 300 454 13 98 2-G2" 9-G1"
