供应温度无纸记录仪
蓝屏无纸记录仪

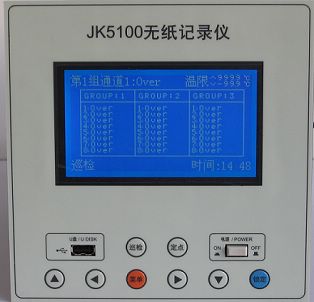

JK5100是一款采用高速、高性能微处理器及5.0英寸240×128高分辨率点阵式蓝色图形液晶显示器、CCFL背光的温度无纸记录仪。

JK5100具有8-64路模拟量全隔离热电偶输入可实现信号采集、显示、处理、记录等功能；JK5100采用全中文操作界面,实现人性化操作。采用RS-232/RS-485通讯接口，可实现远程监控；内置16MB  NAND  FLASH作为历史数据的存储介质，可通过U盘实现数据转存。

JK5100适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。




主要功能：



◆  线性修正

◆  报警列表功能

◆  断线处理功能

◆  报表拷贝功能

◆  U盘存储接口

◆  全中文操作界面

◆  支持中英文两种语言




主要参数：

◆  输入信号：最多8-64通道隔离型热电偶信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC，全隔离型

◆  串模抑制比：60dB(1,000:1)，共模抑制比：120  dB(1,000,000:1)，源内阻100Ω。输入阻抗  标准电压信号、(-10~10)V输入为1MΩ

◆  静电放电抗扰度：3级；电快速瞬变脉冲群抗扰度：3级；浪涌（冲击）抗扰度：3级

◆  信号类型：热电偶：K、T、J

◆  记录间隔：1s-1h共9种记录间隔可选

◆  采样周期：1秒

◆  精度等级：0.2级

◆  存储容量：内部Flash存储器容量16MB

◆  实时时钟：采用硬件实时时钟，掉电后由锂电池供电，最大时钟误差±1分/月

◆  掉电保护：所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失

◆  通讯接口：提供RS-485和RS-232C两种通讯接口供用户选择，但不能同时使用，其中RS-485串行总线与主机隔离，通讯波特率为1200、9600、19200、57600、115200bps可选

◆  存储容量：16MB

◆  供电：交流：(100~240)VAC    频率范围：(47~63)Hz；最大功耗：30VA

◆  工作条件：工作温度：(0~50)℃；湿度：(10~85)%（无结露）。运输和存储温度：(-20~60)℃；湿度：(5~95)%（无结露）

◆  尺  寸：外形尺寸：183mm×183mm×268mm  ;    开孔尺寸：166    mm×166    mm




先进技术：

u  优越的电源技术：自行设计的高性能电源技术，有效抑制外部谐波干扰，大大提高了电源的稳定性

u  卓越的抗干扰性能：模块化结构设计，信号全隔离技术，群脉冲、共模干扰、串模干扰、电压跌落、浪涌等各项指标均通过国家EMC测试标准

u  可定制的软件功能：成熟的软件开发技术，满足用户的定制需求

u  人性化的显示界面：结合用户使用要求的显示界面，全中文友好界面，组态方便，中/英文菜单及界面显示快速自由切换

u  整体封装设计：内部结构全接插式设计，无任何裸露电线，保证内部电路的稳定运行

u  成熟可靠的外部数据转存技术：通过工业级带USB接口的CF卡（配备2G大容量SANDISK工业级CF卡及USB接口读卡器）实现数据的实时和历史转存，确保记录数据的完整

u  精确可靠的加工工艺：全自动SMT生产工艺，保证线路板无虚焊，提高产品的可靠性







JK5100记录仪功能设置界面                      JK5100记录仪存储设置界面



  1、大屏幕液晶显示（各路温度值全部显示及一路报警温度显示）和测量参数设定的完美结合，满足用户测量显示的全部要求，功能更完善；

2.前面板可以直接接U盘，将温度数据按一定的存数时间间隔存储到U盘中，选配计算机系统软件从U盘上读取已存储的温度数据，绘制温度曲线，同时将温度数据曲线保存到电脑；
3.    U盘存数时间间隔可以设定（时  分  秒）；
4、在被测物体带电的情况下，可进行带电测试（隔离电压300V  AC），安全可靠。
5、通道之间扫描速度可以设定（1ms～99m）；
6、可以设定任意一路温度上下限报警通道（标配），也可以全部通道报警。
7、温度单位摄氏（℃）华氏（F）可以自动转换；
8、同一台仪器可以选用T、J、K热电偶满足不同温度范围的测试；
9、测试通道可以任意设定，满足测量和速度的要求；
10、本机还带有日期和时间，断电仍工作；
11、状态栏实时显示设定参数，同时可以在设定中恢复出厂设定功能；
12、各通道不均匀度：0.5度,仪器分辩率为0.1度，测量精度优于0.5级；
13、热电偶断线具有自动检测功能；
14、配有通讯接口（RS232或RS485）；通过通讯接口也可以选配多路温度上位机测试软件；
15、测量精度优于0.5级；

                      J    :              0  ～  760℃      K    :            0  ～  1370℃              T    :    -100  ～  400℃
